锥形带法兰边金属板材料斗结构设计

　　该料斗结构主要应用于散状物料输送、分拣、加工生产线的进料转接环节，常见于粮食加工、五金冲压件输送、塑料粒子上料、小型零部件分拣等工况中，承担物料暂存、导向落料、衔接上下游设备的作用，可避免物料在转接过程中出现撒漏、卡滞、偏移等问题，保障物料输送路径的顺畅性。

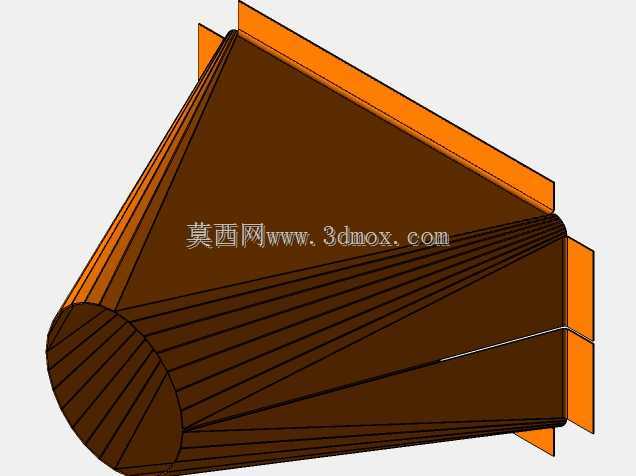

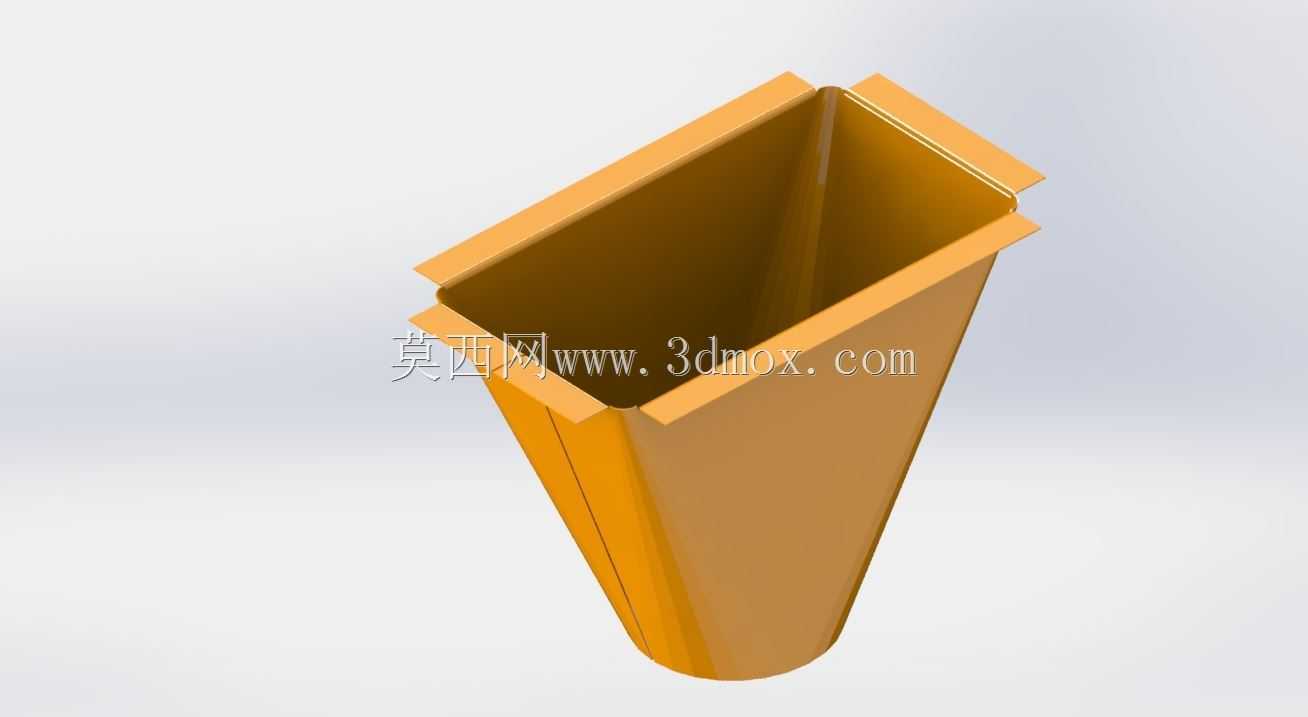

　　从结构设计逻辑来看，整体采用上宽下窄的锥形腔体结构，腔体截面为带圆角的类矩形，这种截面设计既可以匹配上方宽幅的进料来料，也能通过锥面的逐步收缩将分散的物料聚拢至下方窄口，精准送入下游的输送管道、接料盒或者加工工位入口，锥面的倾斜角度经过反复校核，针对常见的颗粒状、小块状、短条状散料，角度设置大于物料的自然安息角，能够避免物料在锥壁上残留堆积，无需额外加装振动辅助装置即可实现自重落料，减少配套动力部件的投入。料斗上口设置外翻的法兰边结构，法兰边为整圈连续折弯成型，一方面可以作为安装定位面，直接搭放在机架的安装预留孔位上，通过法兰边的平面与机架支撑面贴合，保证安装后的整体水平度，避免料斗倾斜导致的物料偏流；另一方面法兰边采用钣金折弯一体成型，无需额外焊接拼接，既提升了上口的结构刚度，避免长期受物料冲击出现上口变形，也减少了焊接工序带来的焊缝打磨、变形校正工作量，降低加工成本。

　　在安装边界方面，上口法兰边的外轮廓尺寸大于料斗腔体的上口尺寸，单边预留足够的安装搭接量，安装时无需额外制作复杂的固定支架，仅需在机架对应位置开设与料斗腔体上口匹配的落料孔，将料斗从上方放入后，法兰边自然搭放在机架表面，可根据实际使用需求选择螺栓紧固、焊接或者压板压紧的固定方式，适配不同的安装场景。料斗整体高度根据上下游设备的落差进行适配，下口尺寸根据下游接料设备的入口尺寸设计，保证下口完全伸入下游设备入口内部，避免物料从衔接缝隙处撒漏。料斗的侧壁采用等厚度金属板材折弯后焊接成型，转角处采用圆弧过渡，不存在直角死角，既可以减少物料在转角处的卡滞残留，也能降低钣金折弯的加工难度，同时圆弧转角可以分散物料冲击带来的应力集中，提升料斗的抗冲击使用寿命。

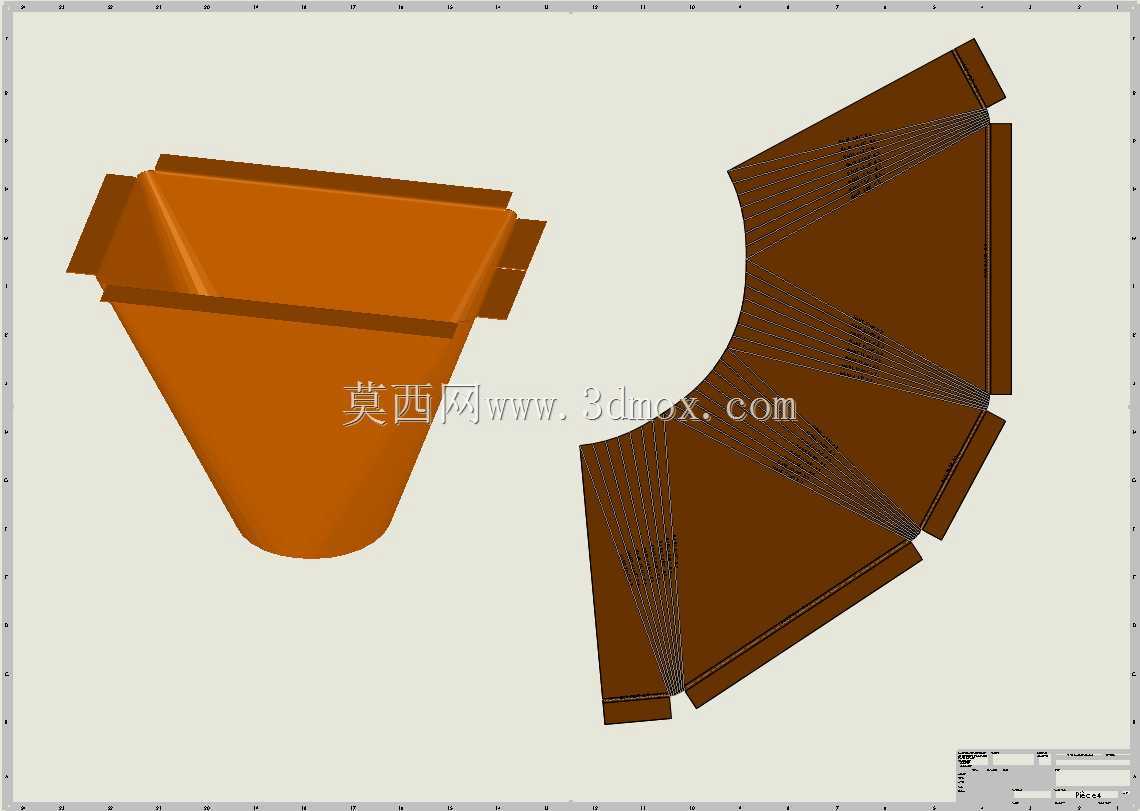

　　从实际使用特性来看，该钣金料斗整体自重较轻，相比铸造料斗成本更低、加工周期更短，表面经过处理后具备较好的耐磨与防锈性能，针对有耐磨需求的工况，还可以在锥壁内侧粘贴耐磨衬板，无需改动整体结构即可提升耐磨性能。料斗的腔体内部无额外的凸起、挡边等结构，物料流通路径全程顺滑，针对容易搭桥的物料，也可在外部加装小型振动器，通过法兰边的刚性连接将振动传递至整个腔体，破除物料搭桥现象。在生产线布局中，该料斗既可以作为单机设备的进料部件，比如安装在包装机、分拣机、破碎机的进料口位置，也可以作为输送线之间的转接料斗，衔接不同高度、不同宽度的输送设备，实现物料的平稳转向与聚拢输送。设计过程中充分考虑了钣金加工的工艺性，所有折弯边的折弯半径符合常规钣金折弯设备的加工参数，焊缝设置在料斗的转角拼接处，焊接后打磨平整即可保证内壁顺滑，无需复杂的工装夹具即可完成加工，适合批量生产制作，也可根据实际使用场景的尺寸需求，对整体高度、上下口尺寸、法兰边宽度进行参数化调整，适配不同的物料处理量与安装空间要求。
