工业皮带式板链输送承载装置结构

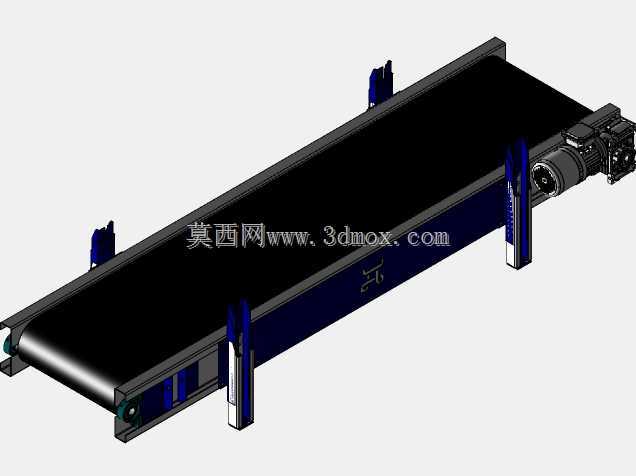

　　这套输送结构的设计初衷，是解决轻工装配、包装分拣、小型零部件加工产线中，短距离工位间物料平稳转运的痛点，区别于重型矿用输送设备，它的承载定位更偏向15kg以内的规整工件、包装件流转，常见于电子配件组装线、食品外包装输送段、小型五金件工序间传递场景，安装时不需要预埋地脚，可直接通过支腿底部的调节脚杯适配车间地面的水平误差，单段标准节的有效输送宽度覆盖300mm到600mm区间，长度可根据产线排布多段拼接，单节长度控制在2m以内，避免跨度过大导致的机架中部挠度变形。从结构设计逻辑来看，主体框架采用折弯钢板拼焊成型，两侧的边板既作为输送带的承载导向基准，也承担支腿安装、驱动端张紧结构的固定作用，相比铝型材框架的同规格输送设备，

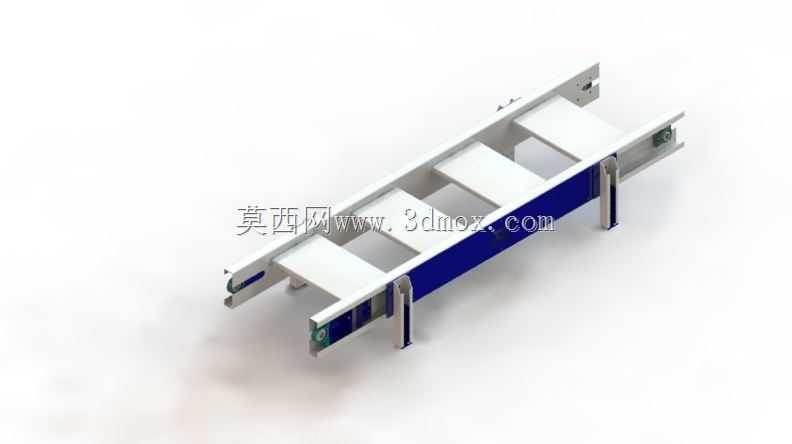

　　钢板焊接机架的抗扭刚性更强，在频繁启停的工况下不会出现型材拼接处的松动位移，支腿采用C型折弯件与边板螺栓连接，可根据现场工位高度需求在500mm到800mm区间调整支撑高度，适配不同操作高度的作业台接驳需求。输送承载面采用间隔布置的板式承载块，嵌入同步皮带的定位槽内，相比纯平皮带输送，这种结构能避免输送面在负载下出现凹陷打滑，同时板式承载块的平面度更高，对于需要在输送过程中完成视觉检测、条码扫描的工位，能提供稳定的承载基准，不会因为皮带的波浪形变导致检测识别误差。驱动端设计在机架单侧，内置张紧调节结构，通过边板端部的长圆孔调整驱动辊的位置，控制皮带的张紧度，避免过紧导致的皮带磨损加剧、过松出现的跳齿打滑问题，

　　从动端采用带防尘盖的深沟球轴承支撑，不需要频繁加注润滑脂，适配车间多尘的日常作业环境。安装边界方面，机架两侧预留了传感器安装孔位，可直接加装光电开关、接近传感器，实现工件到位检测、启停联动控制，不需要后期在机架上二次钻孔攻丝，底部支腿的横向连接杆既可以增强整体机架的稳定性，也可作为线槽、气管的固定支架，减少产线布线的额外支架投入。在实际工况适配中，这套输送结构的输送速度可通过配套驱动电机的调速器在0.1m/s到0.5m/s区间调整，既可以满足快速流转的节拍需求，也能适配需要在输送过程中完成人工装配、贴标的慢速作业场景，板式承载块采用耐磨高分子材质，与金属工件、纸质包装件接触时不会产生刮痕，运行过程中噪音控制在65分贝以内，

　　符合车间作业的噪音标准。设计过程中特意规避了传统皮带输送机容易出现的皮带跑偏问题，两侧边板内侧加装了高分子导向条，与皮带侧边的间隙控制在1mm以内，即使在长期运行后皮带出现轻微伸长，也不会出现皮带剐蹭机架的异常磨损问题，承载块与皮带的连接采用嵌入式卡扣结构，不需要额外的螺栓固定，后期更换磨损的承载块时不需要拆解整条皮带，单块更换耗时不超过2分钟，大幅降低日常维护的停机时间。机架表面采用喷塑处理，涂层厚度控制在60μm到80μm，具备基础的耐油污、防锈能力，适配普通机加工、包装车间的环境，若应用在有腐蚀性介质的场景，也可更换为不锈钢材质的机架与承载块，整体结构的模块化程度较高，所有连接螺栓均采用标准件，不需要定制特殊紧固件，后期备件采购通用性强。
