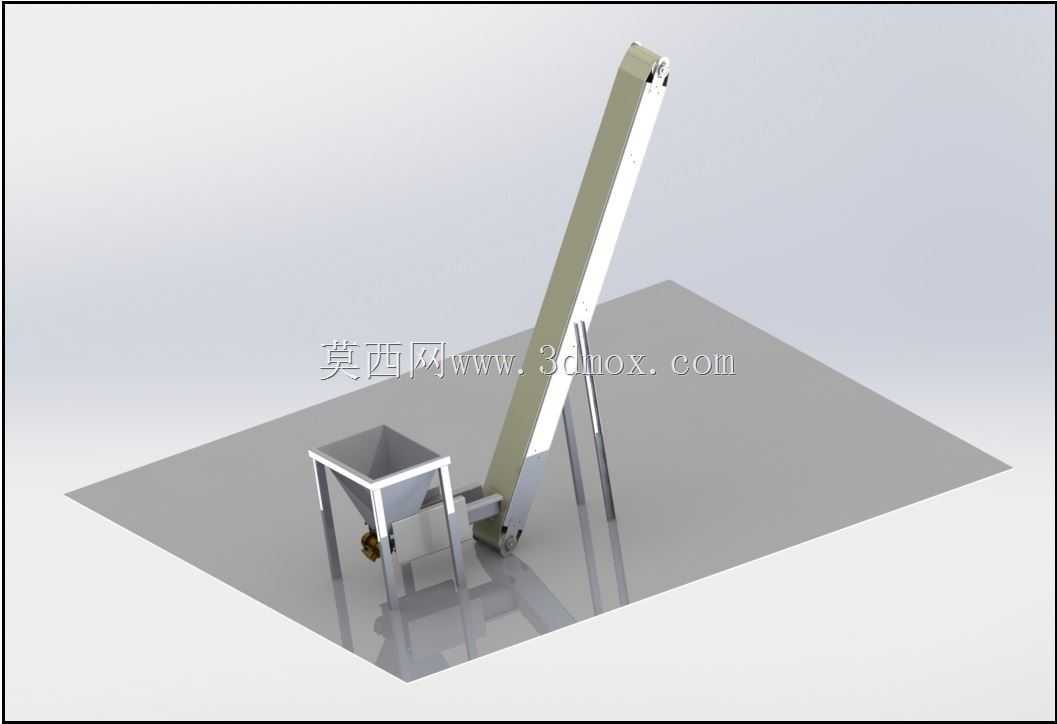

带受料料斗的倾斜式物料提升输送装置

　　在散状颗粒、小块状物料的生产线布局中，不同工序的设备往往存在高度差，常规水平输送设备无法完成跨高度的物料转运，这类带料斗的倾斜提升输送装置，就是为解决低位受料、高位出料的连续输送需求设计的，常见于食品加工、粮食储运、塑料粒子生产、小型五金件加工、化工粉料分装等场景，可衔接地面料仓与高位的包装机、分选设备、储料罐、混料设备，替代人工上料的重复作业，降低作业人员的劳动强度，同时减少物料转运过程中的撒漏与粉尘外溢。

　　该装置的受料端设置了敞口式方锥形料斗，料斗上宽下窄的锥面设计经过角度校核，针对流动性一般的散料，锥壁倾斜角度大于物料的自然休止角，避免物料在料斗内部架桥、积料，料斗底部设置了可调式的出料开度结构，可根据输送物料的粒径、流动性调整落料量，避免瞬时进料过多造成输送段卡滞。料斗采用方管焊接支架支撑，支架底部预留了安装孔位，可直接通过膨胀螺栓固定在混凝土地面，也可搭配脚轮做成移动式结构，适配需要频繁换线的柔性生产场景。

　　输送段采用封闭式长槽型结构，倾斜角度可根据现场安装空间在30度到60度区间调整，槽体内部的输送构件可根据物料特性选择刮板、皮带或者斗式结构，针对磨琢性较强的物料可加装耐磨衬板，针对易粘黏的物料可在槽壁加装防粘涂层或者振动辅助落料结构。输送段的支撑采用两根独立的可调高度立柱，立柱上开设了多组调节孔位，可根据后端接料设备的进料口高度调整输送段的顶端出料高度，适配不同高度差的工位衔接需求，立柱底部同样设置了安装固定板，保证设备运行过程中的稳定性，避免长悬臂结构带来的晃动问题。

　　设计过程中首先需要核算输送产能，根据每小时需要输送的物料重量、物料堆积密度，确定料斗的容积、输送段的运行速度以及槽体的内部宽度，避免产能不足或者设备冗余；其次要校核倾斜角度与物料下滑的临界角度，确保物料在输送过程中不会出现回滑、撒料的问题，针对易碎物料还要控制输送速度，避免提升过程中物料破损；安装边界方面，设备整体的水平投影长度随倾斜角度变化，角度越小投影长度越长，选型时需要提前核算现场的安装空间，预留出料端与接料设备的衔接距离，同时在设备侧面预留检修空间，方便日常维护输送构件、清理残留物料。

　　设备的驱动端设置在输送段的顶部位置，这种布局可避免输送段带载启动时出现链条或者皮带松脱打滑的问题，驱动单元的安装座预留了张紧调节行程，可在长期运行出现构件伸长后调整张紧度，保证传动效率。出料端采用敞口斜向出料结构，出料方向可根据接料设备的位置调整出料导板的角度，确保物料准确落入接料口，减少撒漏。针对有防尘需求的场景，可在料斗顶部加装防尘盖板、在出料端加装除尘接口，对接车间的除尘系统，避免粉料输送过程中的粉尘扩散，满足车间的环保作业要求。

　　从结构建模的角度来看，该装置的建模过程需要重点关注几个配合关系：料斗与输送段进料口的衔接密封，避免物料从衔接缝隙漏出；可调立柱与输送段架体的铰接配合，保证角度调整时的转动顺畅，同时锁紧结构要具备足够的锁紧力，避免运行过程中角度偏移；输送构件与槽体内壁的间隙控制，间隙过大会残留物料，间隙过小会出现运行卡滞，需要根据输送物料的最大粒径预留合理的安全间隙。整个设备的结构件多采用标准型材与板材焊接加工，加工难度低，通用化程度高，可根据不同的输送需求快速调整参数改型，适配多场景的提升输送需求。
