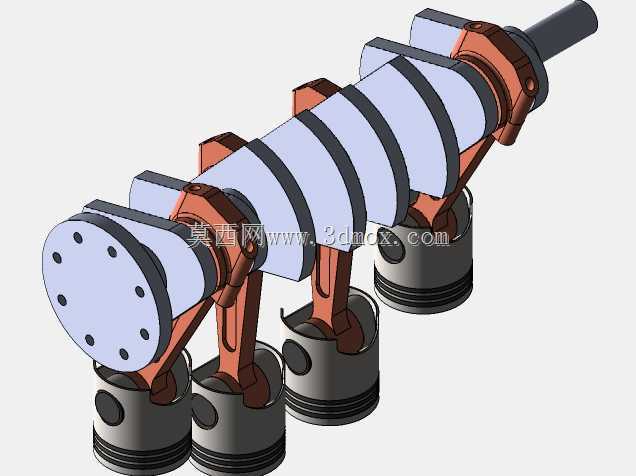

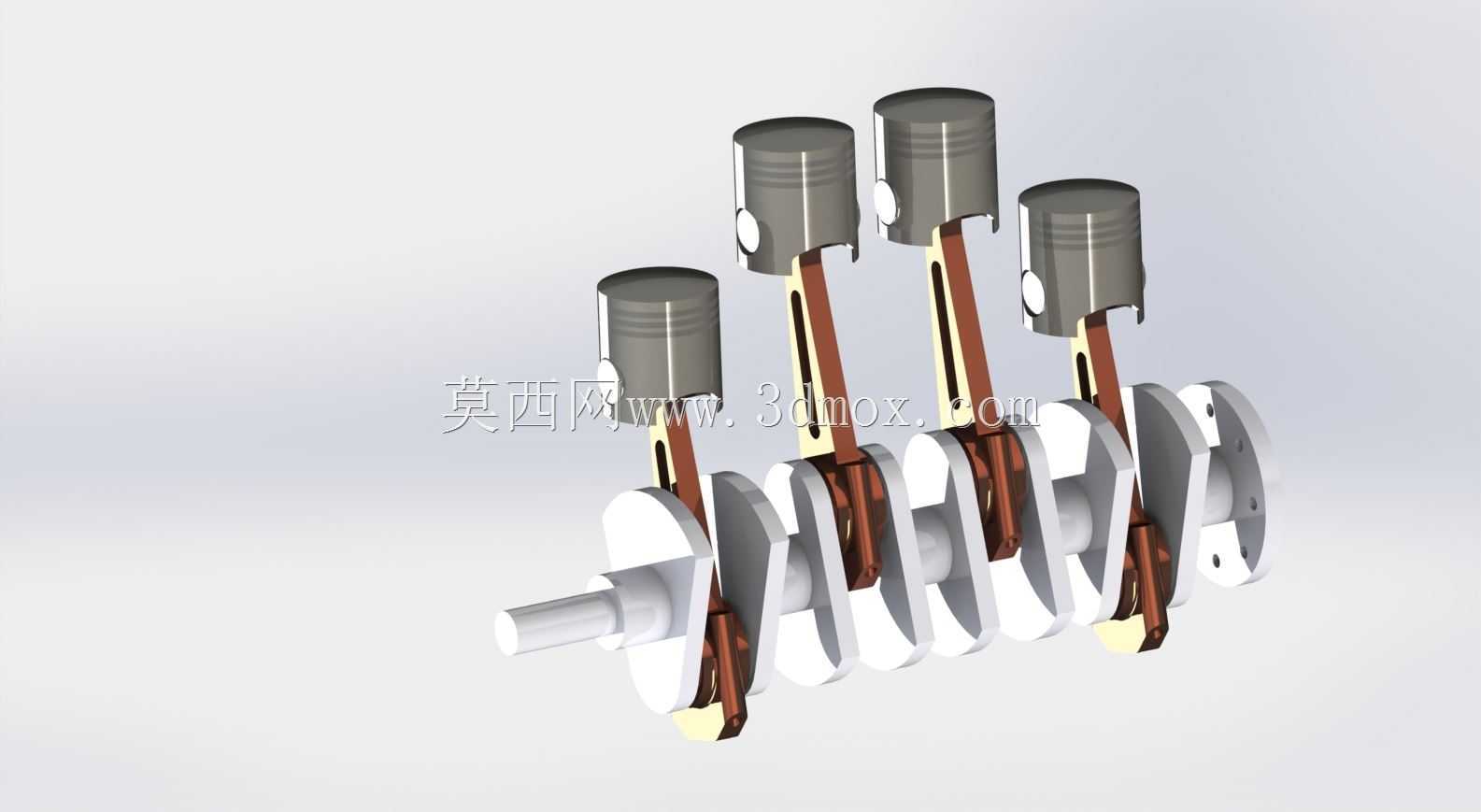

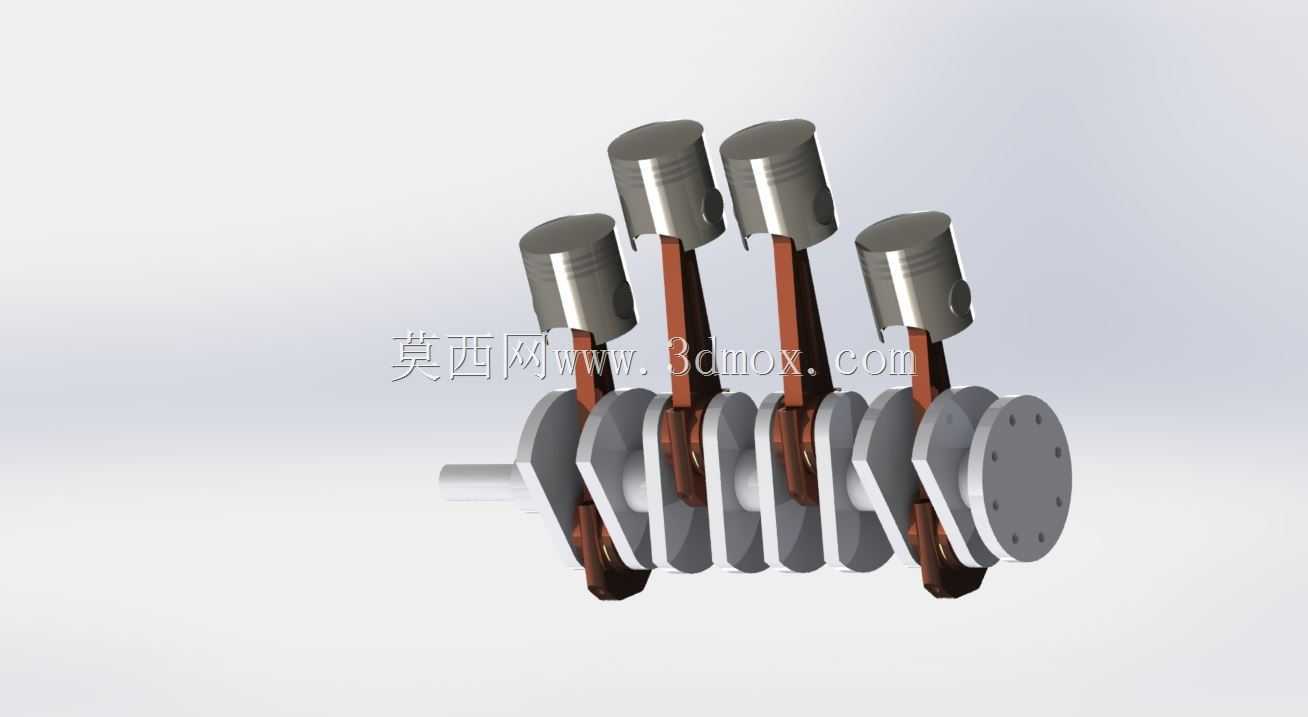

直列四缸内燃机曲柄连杆活塞组结构

　　这套直列四缸动力核心的结构建模，完整还原了往复式内燃机核心运动副的装配关系，覆盖从活塞往复运动到曲轴旋转输出的全链路传动逻辑，是乘用车动力总成、小型通用动力设备中最常见的动力输出结构。在实际应用场景中，这类结构广泛搭载于1.0L-2.5L排量区间的民用乘用车、小型工程机械动力单元、固定式发电机组动力端，其做功顺序的布置直接决定了整机运转的平顺性与振动抑制水平，建模时特意保留了各缸曲柄销90度相位差的结构特征，对应常见的1-3-4-2做功顺序，能直观呈现四缸机交替做功抵消二阶往复惯性力的设计逻辑。

　　从功能特性来看，整套组件承担了将燃气燃烧作用在活塞顶面的爆发压力，通过活塞销传递给连杆，再由连杆将直线往复运动转化为曲轴的旋转扭矩向外输出的核心作用。其中活塞部分采用了典型的汽油机活塞结构，顶部预留了燃烧室凹坑结构，环带位置设计了三道环槽，分别对应气环与油环的安装位，建模时还原了活塞销座的加强筋结构，避免高负荷下销座出现应力集中开裂的问题；连杆部分采用了平切口大头设计，适配多数民用发动机的加工装配工艺，杆身采用“工”字截面，在保证抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转的惯性负载，大小头的衬套与轴瓦安装位都预留了标准配合间隙，符合实际装配的公差要求。

　　设计思路上，整套结构完全遵循量产内燃机的尺寸链逻辑：曲轴的主轴颈与连杆轴颈的重叠度满足高转速下的刚度要求，四个平衡块的布置位置对应各缸曲柄的偏心方向，用于平衡旋转运动产生的离心力与部分往复惯性力；活塞的行程与缸径的比值取民用发动机常用的1.05-1.1区间，兼顾低转速扭矩输出与高转速的功率延展性；各缸的中心距参考量产机型的布置尺寸，保证缸体水套、油道有足够的布置空间，不会出现结构干涉。安装边界层面，曲轴前后端的轴伸尺寸匹配常见的正时系统、飞轮与油封安装位，连杆大头的拆分面定位结构、活塞销的卡环安装槽都完整还原，可直接用于教学演示、结构原理验证，也可作为动力总成正向开发的基础参考模型，帮助设计人员快速核对运动包络，避免活塞在上止点与气门、燃烧室出现碰撞干涉，也能校核连杆在最大摆角下是否与缸套下沿发生运动剐蹭。

　　在实际工程应用中，这类模型还可用于CAE仿真分析的前处理参考，比如对曲轴进行圆角应力集中校核、对连杆进行大端变形分析、对活塞进行热负荷变形分析时，可直接基于该装配体拆分单零件进行网格划分，省去基础结构建模的时间。建模过程中特意保留了各运动副的配合基准：活塞与缸套的配合间隙、连杆大小头的配合间隙、曲轴轴向窜动间隙都符合量产机型的设计规范，运动仿真时可直接添加旋转、滑动副，模拟发动机从怠速到额定转速的全工况运动过程，直观观察活塞换向时的侧推力方向变化、曲轴平衡块的运转轨迹，对于刚接触动力总成设计的工程师而言，能快速建立曲柄连杆机构的空间结构认知，理解四缸机相比三缸、单缸机在振动控制上的结构优势，也能直观掌握冲程过程中各缸活塞的位置对应关系，比如一缸处于压缩上止点时，其余三缸分别处于进气、做功、排气行程的对应位置，为配气机构、供油系统的匹配设计提供直观的结构参考。
