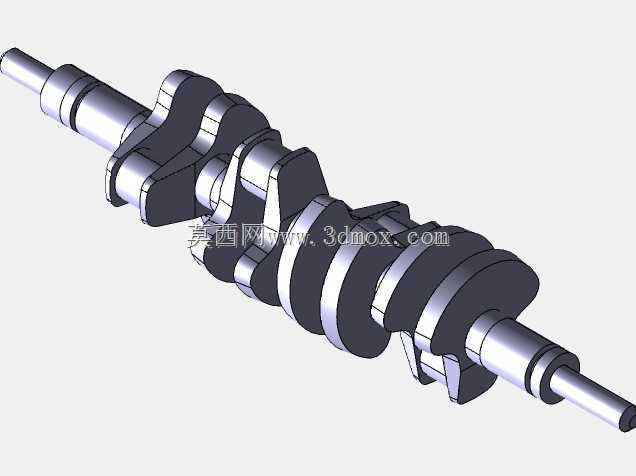

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件,这套数模还原的是直列四缸机型配套的曲轴结构,日常适配场景覆盖小排量乘用车动力总成、小型通用发电机组、固定式农用动力机组这类需要稳定输出旋转动力的设备端。从实际装机工况来看,曲轴需要持续承受活塞连杆组传递来的周期性爆发压力,还要平衡高速运转下各缸往复惯性力与旋转惯性力带来的振动载荷,因此建模阶段首先要敲定的是各曲柄销的相位角排布,直列四缸机型的发火间隔角对应180度曲轴转角,四个曲柄销分两组呈180度对置排布,一四缸曲柄销同相位、二三缸曲柄销同相位,这种排布能保证各缸发火顺序交替时扭矩输出更平顺,也能抵消一、二阶往复惯性力的大部分分量,
减少整机运转时的振动传递。数模里完整还原了曲轴的各段结构:两端伸出的主轴颈分别对应曲轴前端与动力输出端,前端预留了正时齿轮、皮带轮的安装轴段,轴颈上的卡环槽用来定位前端附件的轴向位置,避免运转时附件窜动;输出端的轴颈做了加粗处理,匹配飞轮的安装定位止口,表面的键槽结构用来传递飞轮端的输出扭矩,防止大扭矩输出时飞轮与曲轴之间出现相对滑移。中间的各段主轴颈是曲轴的支撑点位,对应安装在缸体的主轴承座内,轴颈表面的粗糙度、圆柱度公差在建模时都预留了后续加工的工艺余量参考,主轴颈与曲柄销之间的过渡圆角做了圆弧过渡处理,这个细节是为了避免应力集中——实际装机运行中,曲轴断裂故障大多出现在轴颈与曲柄臂连接的过渡位置,
圆弧过渡能大幅降低交变载荷下的应力集中系数,提升构件的疲劳寿命。曲柄臂的外形不是规则的矩形结构,数模里的曲柄臂侧面做了偏心配重结构,也就是平衡重,这部分的重量、质心位置是根据各缸活塞、连杆的往复运动质量计算匹配的,平衡重的作用是抵消曲轴旋转时产生的离心惯性力,同时平衡部分往复惯性力,让曲轴在额定转速区间运转时的轴承载荷更均匀,减少主轴承的异常磨损。曲柄销的位置是连接连杆大头的点位,数模里的曲柄销直径、长度都匹配对应排量机型的连杆大头尺寸,轴颈内部预留了润滑油道的通孔,实际装机时压力机油会从主轴承座的油道进入主轴颈,通过曲轴内部的斜向油道输送到各个曲柄销位置,给连杆大头轴承提供持续的压力润滑,避免高负荷下出现干磨烧瓦的故障。
从安装边界来看,这套曲轴的轴向定位依靠中间位置的止推轴承片,数模里对应位置的主轴颈两侧预留了止推片的安装间隙,轴向窜动量控制在合理的工程区间内,既不会因为间隙过大导致运转时前后窜动撞击缸体,也不会因为间隙过小导致热膨胀后出现卡滞。建模过程中还考虑了曲轴的动平衡特性,各平衡重的外形、去重区域都做了对应设计,实际生产中曲轴毛坯锻造完成后,会在动平衡机上检测不平衡量,通过在平衡重上去除多余材料来把不平衡量控制在允许范围内,数模里的平衡重侧面预留了对应的去重工艺面,方便后续工艺环节的加工操作。另外,曲轴各轴颈的同轴度、各曲柄销的相位角公差在建模时都做了基准统一,以两端主轴颈的公共轴线为设计基准,保证后续加工、检测时的基准重合,减少基准不重合带来的尺寸误差。这套数模的结构细节还原度足够支撑结构教学、动力总成方案匹配、运动仿真分析等场景的使用需求,能直观展示四缸曲轴的动力传递逻辑、结构组成与安装配合关系,帮助结构设计人员快速理解曲轴在整机中的装配关系与受力特点,在做新机型改型、零部件强度校核、运动干涉检查时可以直接作为基础结构参考,省去从零开始建模的重复工作量,也能避免因结构理解偏差导致的设计错误。
