内燃机传动用分体式连杆结构设计

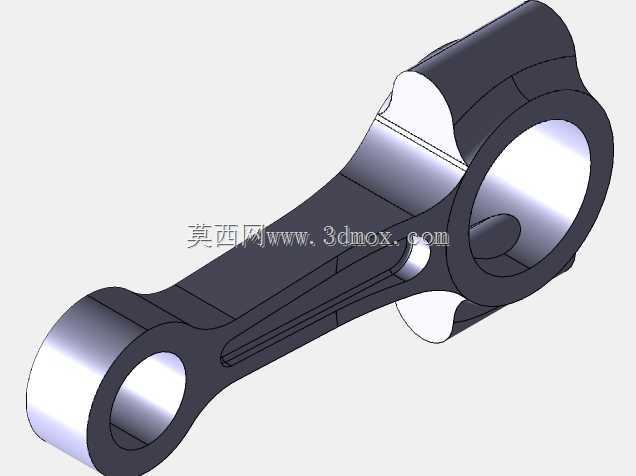

　　在往复式内燃机的动力传递链路中，连杆是连接活塞组与曲轴的核心受力构件，其结构合理性直接决定动力输出效率与整机运行寿命。这款连杆采用平切口分体式大端设计，小端为整体式圆环结构，杆身采用工字形截面，在保证足够抗弯、抗扭刚度的前提下，尽可能降低往复运动惯量，适配高转速工况下的动态载荷要求。

　　从实际应用场景来看，这类连杆广泛适配小排量四冲程汽油机，常见于家用乘用车、小型通用动力机械的动力单元中，工作过程中需要承受活塞往复运动产生的交变气体压力、惯性力以及弯矩载荷，因此结构设计阶段需要重点校核不同工况下的应力分布，避免应力集中导致的疲劳断裂问题。小端内部预留活塞销安装空间，设计时需要考虑活塞销与连杆小端的配合间隙，通常采用全浮式配合方案，工作过程中活塞销可在连杆小端衬套孔内自由转动，均匀磨损配合面，延长部件使用寿命。大端与曲轴连杆轴颈配合，分体式结构通过两个高强度螺栓实现大端盖与杆身的紧固，安装时需要严格按照规定扭矩拧紧，避免轴瓦配合间隙异常导致的烧瓦、抱轴故障。

　　设计过程中，杆身的工字形截面是经过多轮拓扑优化确定的形态，截面沿杆身长度方向采用渐变设计，靠近大端位置截面尺寸更大，匹配大端更高的载荷输入，靠近小端位置截面适当收窄，降低小端侧的运动质量，减少往复惯性力对曲轴的冲击。大端与杆身的结合面采用平切口设计，加工工艺性更好，适合量产加工，结合面处设计有定位结构，保证大端盖装配后与杆身的同轴度，避免轴瓦安装后出现偏磨。杆身表面设计有浅凹槽结构，一方面可以在铸造或锻造过程中改善材料流动性能，减少内部缺陷，另一方面可以在工作过程中引导润滑油流动，对大小端配合面实现辅助润滑。

　　从安装边界来看，小端内孔直径适配常规活塞销尺寸，安装后连杆可绕活塞销在一定角度范围内摆动，匹配活塞上下往复运动过程中的角度变化；大端内孔尺寸匹配对应曲轴的连杆轴颈直径，安装后连杆可绕曲轴连杆轴颈做圆周方向的相对转动，将活塞的直线往复运动转化为曲轴的旋转运动。整体外形尺寸需要严格匹配发动机缸体内部的运动空间，避免连杆摆动过程中与缸体内壁、曲轴平衡块发生运动干涉，建模阶段需要完成全行程运动仿真，验证不同曲轴转角下连杆的运动包络是否在允许空间范围内。

　　结构细节上，大小端的过渡位置采用大圆角过渡设计，避免截面突变带来的应力集中，大端螺栓孔位置设计有沉台结构，保证螺栓头部安装后贴合紧密，不会出现附加弯矩。连杆整体的质量分布经过严格的动平衡校核，同一台发动机使用的连杆质量差需要控制在极小范围内，避免运转过程中产生额外振动，影响整机NVH性能。材质选择上通常采用调质合金钢锻造毛坯，经过表面喷丸处理提升疲劳强度，轴瓦安装面需要高精度磨削加工，保证与轴瓦的过盈配合量符合设计要求，避免工作过程中轴瓦出现转动、移位问题。

　　在实际装配流程中，连杆需要先完成小端衬套压装、大端轴瓦安装，之后与活塞组组装为活塞连杆总成，再从缸体上部装入缸孔，最后紧固大端螺栓与曲轴连杆轴颈连接，整个装配过程需要保证连杆的安装方向正确，避免油孔错位导致润滑失效。日常运维中，连杆的常见失效形式包括杆身疲劳断裂、大端螺栓松动、大小端孔磨损失圆等，这些问题大多与设计阶段的刚度不足、应力集中，或是装配过程中的扭矩不达标有关，因此三维建模阶段需要对每个配合面的尺寸公差、形位公差做明确标注，为后续加工、装配提供准确的数模依据。
