叉型铰接金属连接支座结构设计

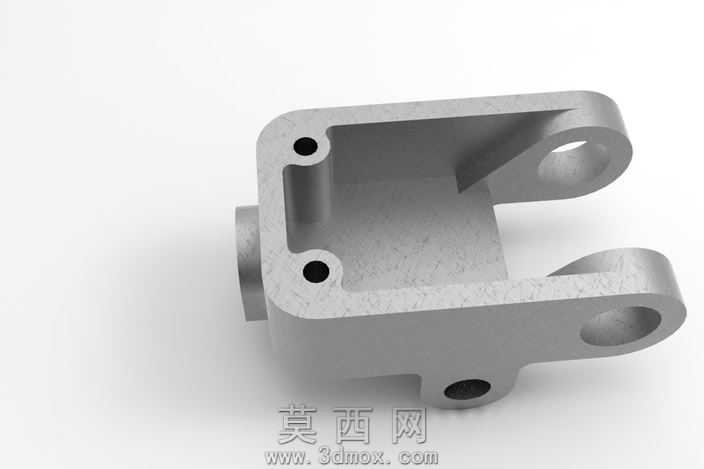

本作品为叉型铰接金属连接支座的三维建模设计，建模过程中首先对零件的功能需求进行拆解，明确该支座需要实现的铰接连接、腔体容纳、多向定位装配的核心作用，以此为基础梳理整体结构逻辑。建模阶段先绘制主体基座的截面轮廓，通过拉伸命令生成带内凹腔体的基座主体，腔体侧壁做等厚处理保证结构强度的同时控制零件整体重量，腔体边缘设置两处同轴定位孔，用于基座与安装面的螺栓固定。随后在基座单侧延伸出圆柱凸台结构，凸台内部预留通孔，用于侧向管路或轴类零件的穿设装配；基座另一侧延伸出上下平行的双叉耳结构，每处叉耳均加工同轴铰接孔，孔位做倒角处理避免装配时出现应力集中，同时方便铰接销轴的顺畅穿入，双叉耳的间距经过参数化校准，保证与配套铰接件的配合间隙符合机械装配公差要求。在基座底部还设置有一处下沉式定位孔，用于支座安装时的周向定位，避免使用过程中出现转动偏移。材质设置上选用哑光铸铝材质，调整材质的粗糙度、金属度参数，还原铸铝零件表面细微的砂质纹理质感，渲染阶段采用三点布光方案，主光从斜上方照射凸显零件的结构轮廓与腔体深度，辅光补亮暗部避免细节丢失，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰呈现零件的所有结构细节。设计过程中对所有孔位的同轴度、安装面的平面度、叉耳的平行度都做了参数化约束，保证模型可直接用于后续的工程图导出、3D打印验证或者数控加工参考，整体结构兼顾了连接强度、装配便利性与轻量化需求，各部位的壁厚均匀，避免出现壁厚突变导致的加工缺陷或应力集中问题，铰接孔与定位孔的位置尺寸均按照通用机械配件的装配规范设置，具备良好的通用适配性。
