手动杠杆式洋葱切碎加工装置结构设计

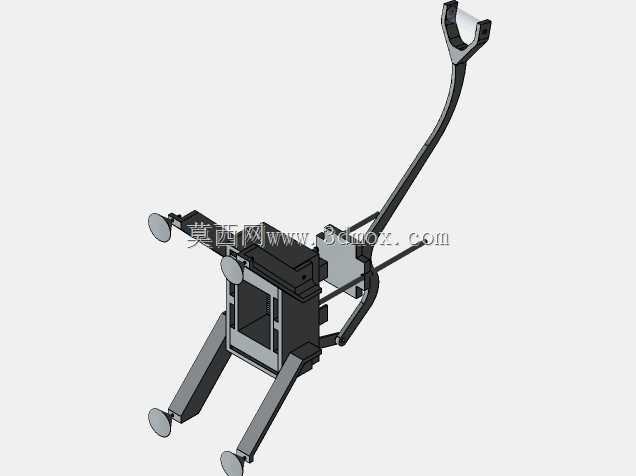

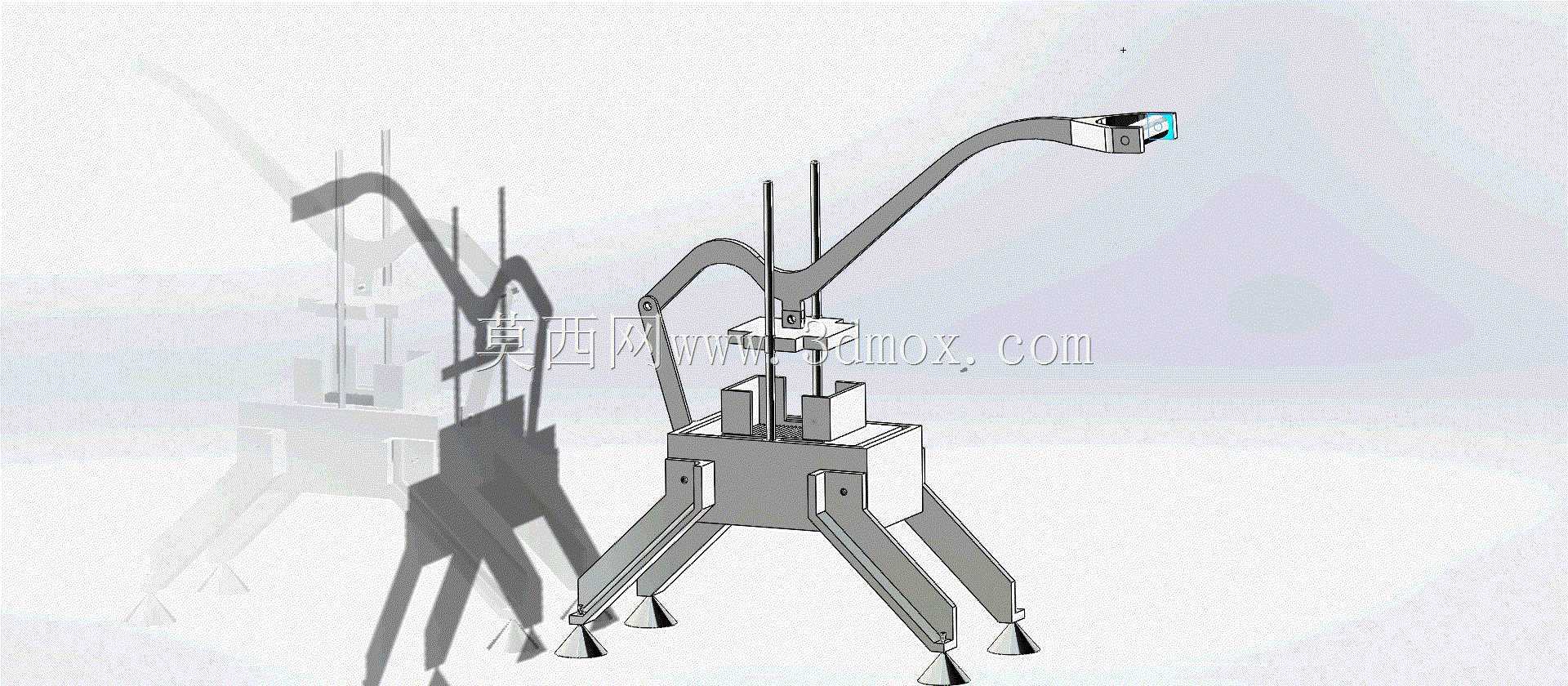

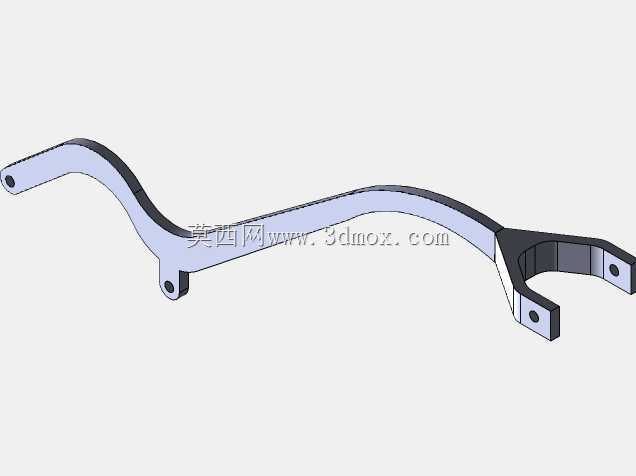

　　这款手动杠杆式洋葱切碎装置，主要面向小型餐饮门店、家庭食材预处理、户外食材加工等无稳定供电或小批量食材处理场景，解决传统手工切洋葱时辣眼、切割尺寸不均、操作效率低的实际痛点，区别于大型商用电动切碎设备，无需外接电源即可完成洋葱的切碎作业，整体结构紧凑，占用操作台面空间小，适配常规家用厨房操作台、小型餐饮后厨备餐台的安装使用边界。从结构设计逻辑来看，装置采用杠杆增力的传动思路，操作端设置加长弯臂手柄，利用力臂放大原理降低操作人员的按压力度，手柄末端做圆弧包边处理，避免长时间操作出现硌手问题，传动路径上设置导向立柱，保证切刀组件上下运动的直线度，避免切割过程中出现卡滞、切刀偏摆的问题。切割执行端采用多组平行排布的栅格状刀片，

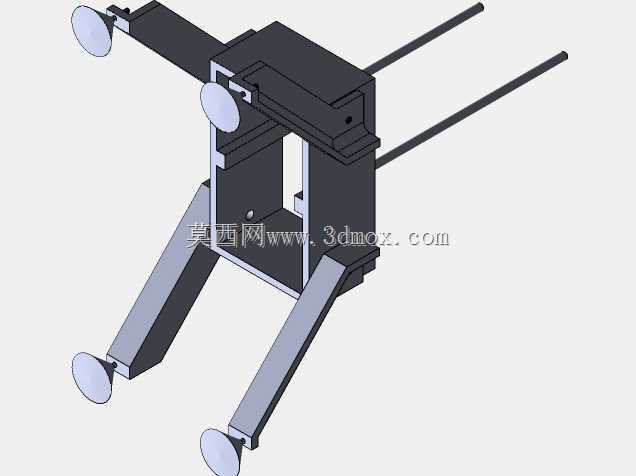

　　单次下压即可完成整颗洋葱的分切与碎化，刀片采用快拆式安装结构，可根据实际切碎粒度需求更换不同间距的刀片组件，适配沙拉制作、馅料制备、烹饪备菜等不同场景下的洋葱碎尺寸要求。设备底座采用三脚支撑结构，支撑脚末端设置防滑橡胶垫，放置在光滑台面操作时不会出现滑移，底座中部设置食材定位槽，洋葱放入后可自动对中，无需操作人员手扶固定食材，从结构上避免切割过程中手部靠近刀片的安全风险，定位槽周边设置挡边，可阻挡切碎过程中洋葱汁液飞溅，减少操作台清理工作量。整体机架采用食品接触级的金属材质制作，所有与食材接触的边角均做圆弧钝化处理，不存在清洁死角，使用后可直接冲水清理，不会残留食材碎屑滋生细菌。从安装尺寸边界来看，

　　装置整体高度不超过常规厨房吊柜下方的预留操作空间，横向占地尺寸小于A3纸张幅面，无需额外固定安装，放置在平整台面上即可直接使用，非作业时段可直接收纳在橱柜层架中，不会占用过多储物空间。在功能实现上，装置没有复杂的传动零件，整体零部件数量少，日常使用过程中故障率极低，刀片磨损后仅需更换对应刀片组件即可恢复使用性能，维护成本极低，相较于电动切碎设备，不存在电机过热、电路受潮短路等安全隐患，操作门槛极低，无需专业培训即可上手使用。设计过程中针对洋葱切割的特性做了专项优化，刀片刃口采用微锯齿设计，切割洋葱时不会出现挤压出汁的问题，能最大程度保留洋葱的纤维结构，避免切碎过程中过多刺激性汁液挥发，一定程度上缓解切洋葱时的辣眼问题。

　　杠杆的行程做了限位设计，下压到最大切割位置时会被限位结构挡住，不会出现刀片碰撞底座的问题，延长刀片的使用寿命，手柄的复位采用内置的弹性件，完成一次切割后手柄会自动抬升到初始位置，操作人员仅需完成下压动作即可连续作业，单批次可处理1-2颗中等尺寸的洋葱，完全满足小批量食材处理的效率要求。
