可拆分式滚珠轴承结构设计

　　在各类旋转传动系统的设计选型中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到精密检测仪器的回转机构，几乎所有存在相对旋转运动的机械结构中，都能看到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力控制在极低水平，同时承担轴系传递过来的径向与轴向复合载荷，避免轴系运转过程中出现径向窜动或轴向移位，保障整套传动机构的运转精度与使用寿命。

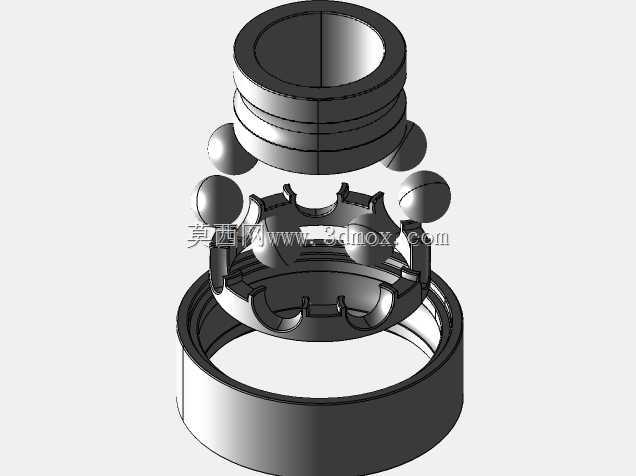

　　从结构设计逻辑来看，这款滚珠轴承采用了典型的分体式装配结构，整体由外圈、内圈、滚动钢球、保持架四个核心部分组成，爆炸视图呈现的拆分状态清晰展示了各部件的装配配合关系。内圈的作用是与旋转轴进行过盈配合，随轴同步做回转运动，内圈外侧加工有与钢球曲率匹配的弧形滚道，滚道的曲率半径略大于钢球半径，既可以保证钢球在滚道内顺畅滚动，又能限制钢球的径向位移，避免运转过程中出现钢球脱出的问题。外圈则通常与设备的轴承座孔进行过渡或过盈配合，起到固定支撑的作用，其内侧面同样加工有对应弧度的滚道，与内圈滚道共同形成钢球的滚动运行轨道。

　　保持架作为分隔滚动体的核心部件，采用了兜孔式结构设计，每个兜孔对应容纳一颗钢球，将所有钢球均匀分隔在滚道的圆周方向上，避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导钢球在滚道内做规律的圆周运动，优化轴承内部的载荷分布均匀性。滚动钢球作为承载的核心元件，采用高精度轴承钢加工而成，表面经过磨削抛光处理，圆度与表面粗糙度都控制在极高精度范围内，运转过程中钢球与内外圈滚道之间为点接触形式，相比滑动轴承的面接触摩擦，摩擦系数可降低一个数量级以上，大幅减少轴系运转的功率损耗。

　　在实际安装适配层面，这类滚珠轴承的安装边界需要结合应用场景的载荷特性、转速要求进行匹配。轴承的内径尺寸与适配轴径采用基孔制配合，外径与轴承座孔采用基轴制配合，装配过程中需要注意配合面的清洁度，避免硬质杂质进入滚道内部造成滚道压痕，提前引发轴承疲劳失效。轴承的轴向安装空间需要预留足够的装配余量，同时根据应用场景的转速要求，选择适配的密封结构与润滑方式：高转速工况下通常采用脂润滑或油气润滑，低转速重载工况则可采用油浴润滑，保障钢球与滚道接触表面始终存在均匀的润滑油膜，减少金属直接接触造成的磨损。

　　从功能特性来看，这类滚珠轴承可同时承受径向载荷与双向轴向载荷，相比仅能承受单向轴向载荷的推力轴承，以及仅适合径向重载的滚子轴承，它的载荷适配性更强，在中等载荷、中高转速的工况下表现尤为稳定。在仪器仪表类的精密传动场景中，这类轴承的径向游隙与轴向游隙都经过精密选配，可将轴系的回转跳动控制在微米级别，保障检测传感器、精密回转工作台的运动精度；在汽车传动系统中，这类轴承可用于变速箱转轴、轮毂支撑等位置，承受车辆行驶过程中来自路面的冲击载荷与传动系统的交变载荷，保障车辆行驶过程中的运转平顺性；在工业自动化设备的输送线、伺服传动机构中，这类轴承的低摩擦特性可降低伺服电机的驱动负载，提升设备的响应速度与传动效率。

　　设计这类轴承的三维结构时，需要重点关注各部件之间的配合间隙：钢球与兜孔之间需要预留合理的活动间隙，避免保持架对钢球的滚动造成卡滞；内外圈滚道的曲率中心需要与轴承的回转中心保持严格同轴，否则会造成轴承运转过程中出现卡滞、异响，局部载荷过大提前失效；保持架的壁厚需要经过强度校核，保障高速运转过程中保持架不会因为离心力出现变形或断裂，同时尽可能降低保持架的重量，减少轴承运转过程中的惯性阻力。在三维建模过程中，可通过参数化设计的方式关联轴承的内径、外径、宽度、钢球直径、钢球数量等核心参数，后续针对不同载荷需求改型时，只需调整对应参数即可快速生成新的轴承模型，大幅提升结构设计的迭代效率。
