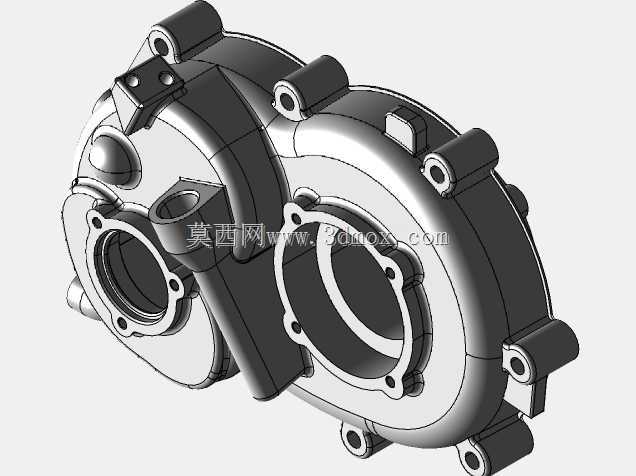

差速器壳体结构三维数模设计

　　差速器壳作为动力传动系统中的核心承载构件，主要应用于轮式行走设备的驱动桥总成内部，是承载差速齿轮、半轴齿轮、十字轴等核心差速元件的基体部件，在车辆、工程行走机械的动力传递路径中，承担着将主减速器输出扭矩分流至两侧半轴、同时允许两侧驱动轮以不同转速转动的核心支撑作用，直接决定了差速总成的运行稳定性与承载能力。

　　从实际工况适配角度出发，该壳体的结构设计完全围绕差速元件的安装空间、受力传递路径、润滑需求展开。壳体采用分体式合箱结构，两个主腔室分别对应差速齿轮组的安装空间与主减从动齿轮的连接位，周向分布的带孔凸台一方面用于实现两半壳体的螺栓紧固连接，保证合箱后的结合面密封性能，避免齿轮润滑油泄漏，另一方面预留了与主减从动齿轮的连接孔位，确保主减输出的扭矩能够平稳传递至壳体，再通过内部十字轴传递给行星齿轮与半轴齿轮。壳体外侧分布的多个带安装孔的凸耳结构，用于适配驱动桥壳内部的轴承安装位，实现整个差速器总成在桥壳内的回转支撑，凸耳的位置度、安装孔的同轴度直接决定了差速器运转时的回转精度，若加工或建模时形位公差控制不当，会直接导致差速器运转卡滞、齿轮啮合异响、轴承偏磨等故障。

　　设计过程中，首先需要明确内部差速元件的运动包络空间，壳体的内腔轮廓必须预留足够的齿轮运转间隙，同时要避免出现应力集中的尖角结构，因为差速器在工作过程中需要承受起步、制动、颠簸路面带来的交变冲击载荷，壳体的圆角过渡、壁厚均匀性是结构强度设计的核心要点。从壁厚分布来看，轴承安装位、螺栓连接位、十字轴支撑位的壁厚做了局部加厚处理，而非承载区域的壁厚适当减薄，在保证结构强度满足额定载荷要求的前提下，尽可能降低壳体的整体重量，符合行走设备轻量化的设计趋势。

　　从安装边界维度来看，该壳体的轴向安装尺寸需要匹配驱动桥壳的内部安装跨距，两端的轴承位直径需要适配标准圆锥滚子轴承的内圈尺寸，周向连接螺栓的孔位分布需要与主减从动齿轮的安装孔位完全对应，结合面的平面度要求控制在合理范围内，保证合箱后密封垫片能够均匀受压，避免渗油问题。壳体上预留的油道缺口与润滑油导流结构，能够保证齿轮运转时飞溅的润滑油可以顺利进入差速器内部，对行星齿轮、半轴齿轮、十字轴等摩擦副进行充分润滑，同时带走齿轮啮合产生的热量，避免差速器内部温度过高导致润滑油失效、齿轮磨损加剧。

　　在实际建模过程中，需要重点关注各个安装凸台的拔模角度，因为这类壳体多采用铸造工艺成型，拔模角度的合理设置能够降低铸造脱模难度，减少后续机加工的余量；同时各个机加工面的加工余量需要均匀预留，轴承位、结合面、连接孔位的加工基准需要统一，避免基准不重合导致的形位公差超差。另外，壳体上的各个加强筋的布置方向需要与主受力方向一致，在承受冲击载荷时能够有效分散应力，避免壳体在大扭矩冲击下出现开裂问题。

　　从应用场景拓展来看，这类差速器壳不仅适用于传统燃油车辆的驱动桥，在电动车辆的电驱桥、工程机械设备的驱动轮组、农用机械的行走传动系统中都有广泛应用，不同应用场景下的壳体仅需要根据对应的承载扭矩、安装空间调整壁厚、安装孔位尺寸与内腔容积，核心的结构设计逻辑保持一致，都是围绕差速元件的可靠承载、平稳运转、密封润滑三个核心需求展开。建模过程中对各个配合面的尺寸公差、形位公差的合理标注，能够直接为后续的铸造工艺编制、机加工夹具设计、总成装配工艺提供准确的数模依据，减少后续生产过程中的设计变更，缩短产品开发周期。
