对开式滑动轴承组件拆分结构设计

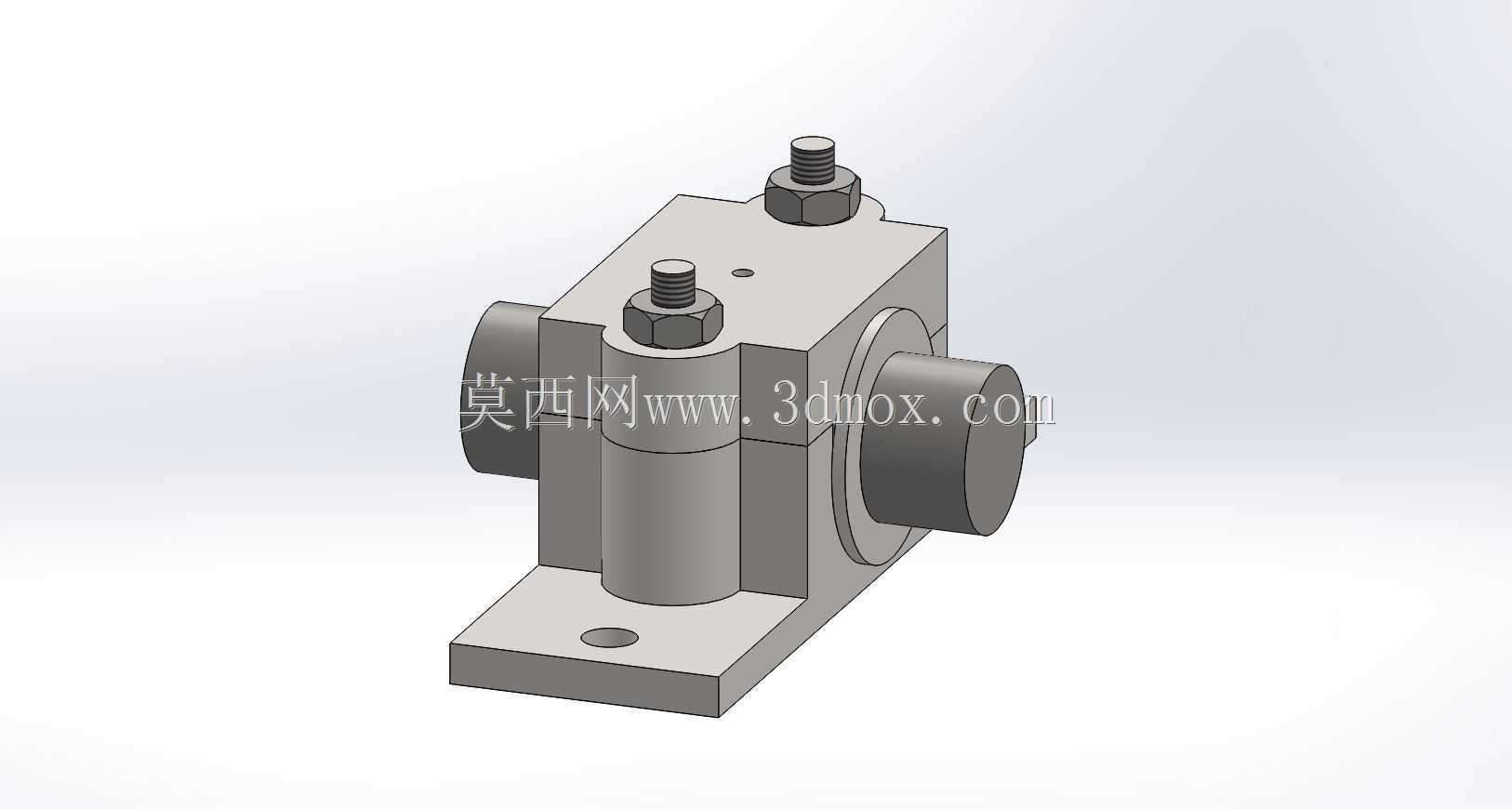

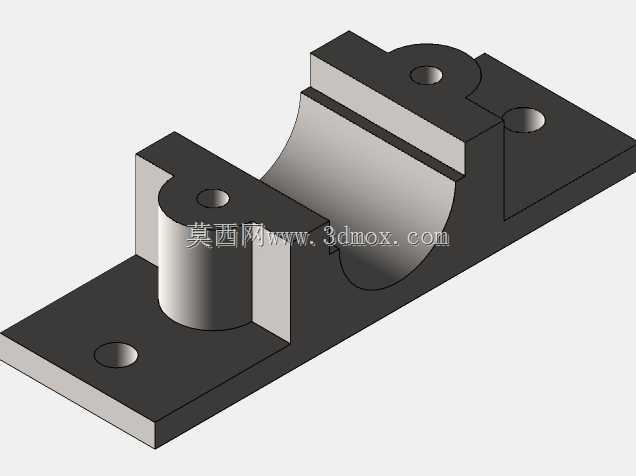

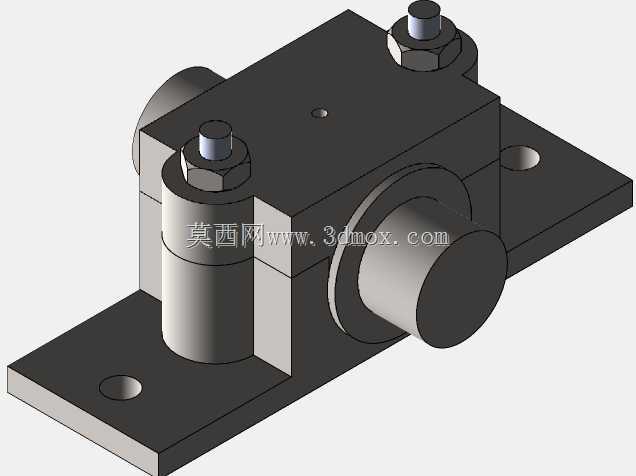

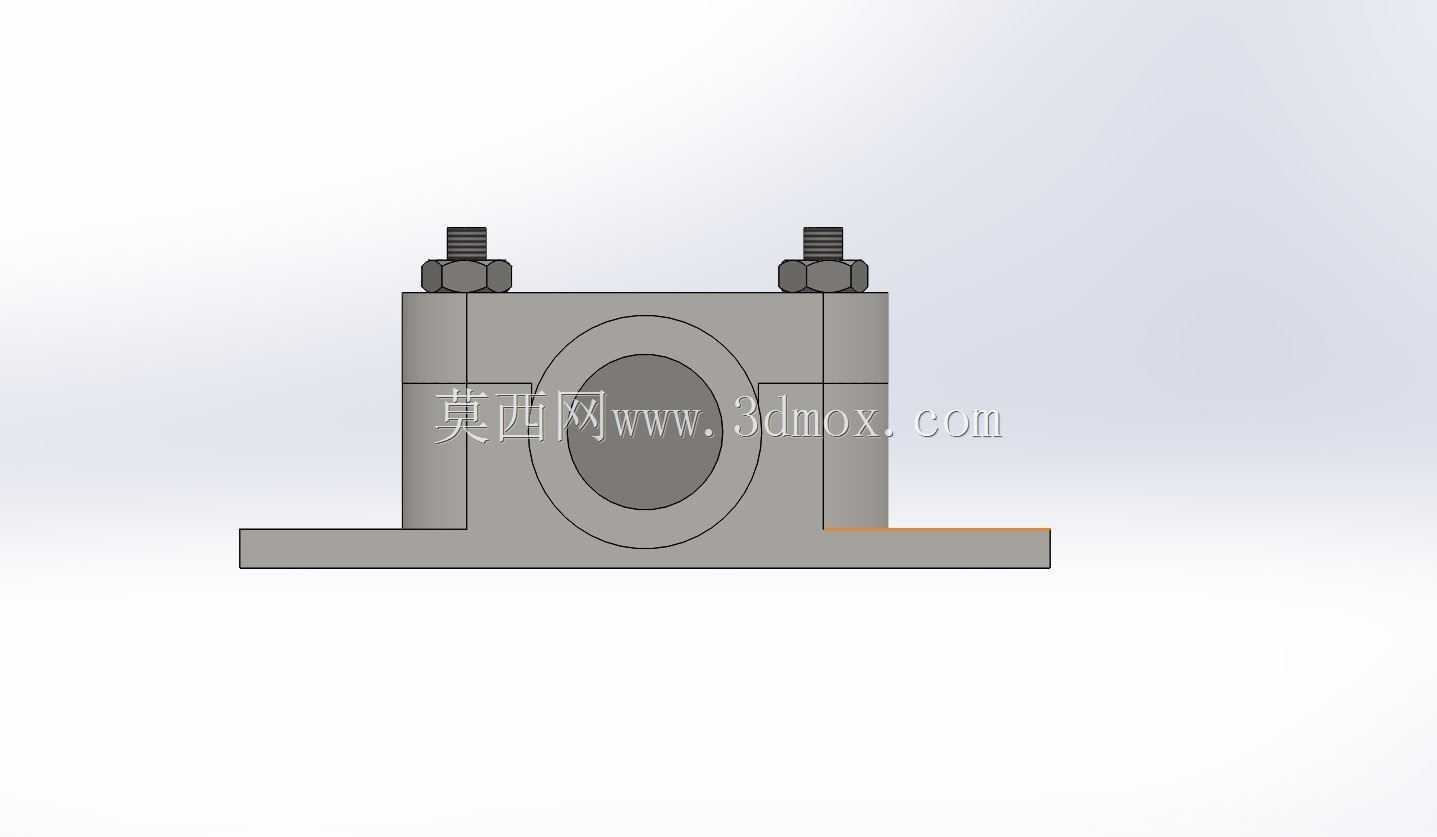

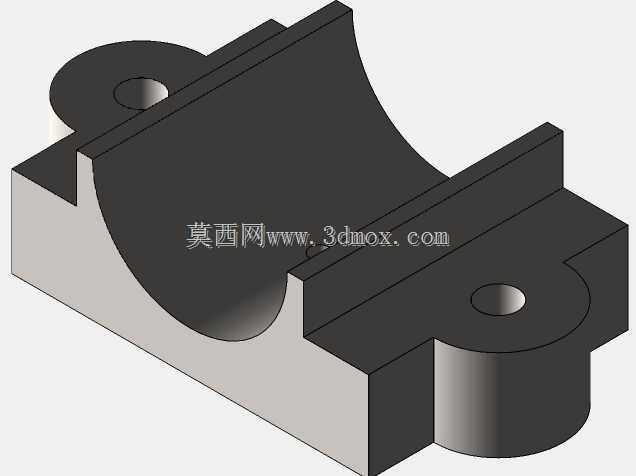

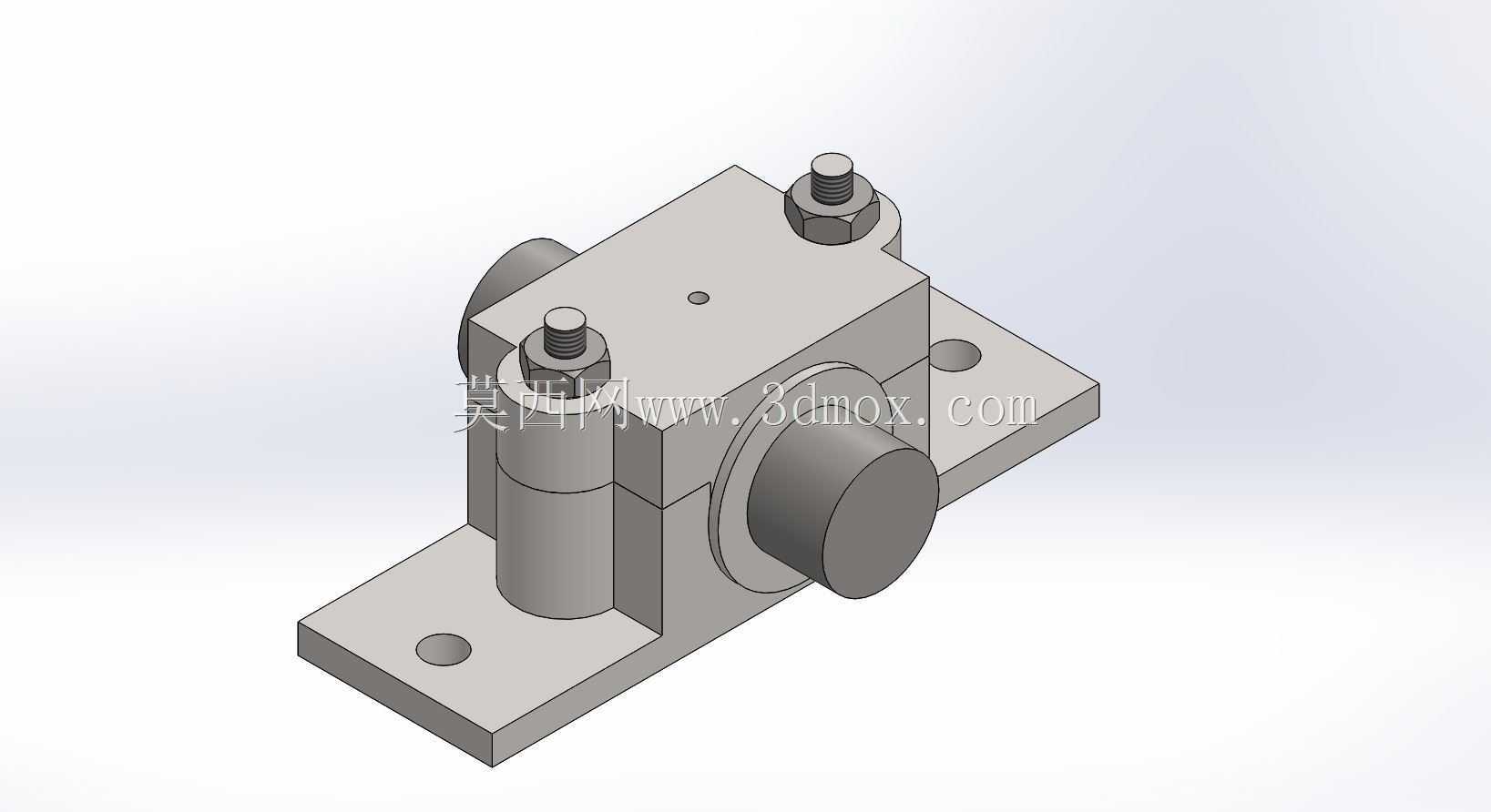

　　在各类工业传动设备的轴系支撑场景中，对开式滑动轴承的应用覆盖了从矿山输送设备、冶金轧线机组到中小型泵阀、减速机输出端的多个工况，这类支撑部件的核心价值在于解决了整体式轴瓦拆装维护时必须拆卸轴端传动件的痛点，尤其适合长轴系、重型载荷、需要定期点检轴瓦磨损状态的作业场景。这套拆分结构的设计，完全围绕现场维护的实际需求展开，轴承座采用上下对分的剖分结构，剖分面设置在轴的水平中心位置，下半部分轴承座直接承担轴系运行时的径向载荷，上半部分轴承盖通过两侧的螺栓紧固件与底座锁紧，配合定位销保证上下部分的同轴度，避免装配错位导致的轴瓦偏磨。从结构细节来看，轴承座底座设置了两个带沉孔的安装耳，用于通过螺栓将整个轴承组件固定在设备的安装基座上，

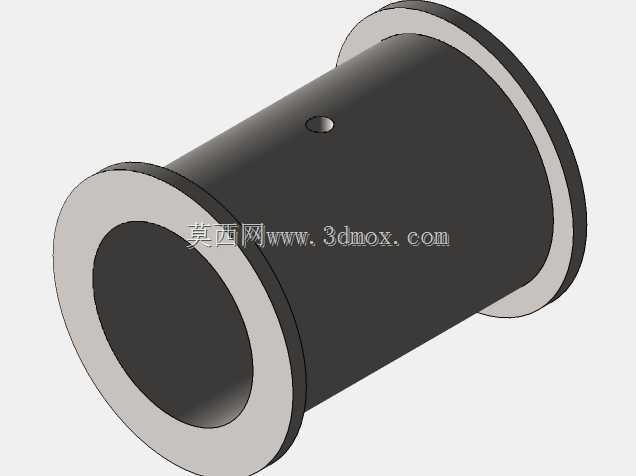

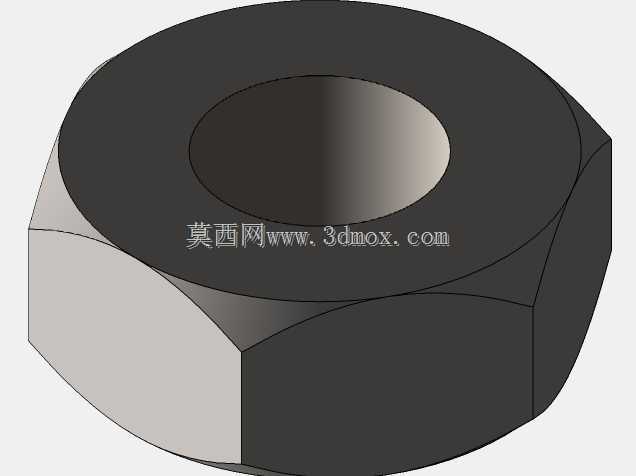

　　安装孔的间距、沉孔深度都匹配常规M12规格的内六角螺栓，安装面做了铣平处理，保证装配后轴承座的底面与基座完全贴合，不会出现局部应力集中导致的底座变形。轴瓦采用分体式结构，分别嵌入轴承座与轴承盖的内圆弧槽中，轴瓦的外圆弧与座体内圆弧采用H7/js6的过渡配合，保证轴瓦不会在运行过程中发生转动，同时轴瓦内壁预留了润滑油槽的加工位置，可根据实际工况开设环形或螺旋形油槽，保证润滑脂能均匀分布在轴与轴瓦的接触面上，降低干摩擦风险。配套的紧固件包含两根长螺栓、两个六角锁紧螺母，螺栓穿过轴承盖与底座的通孔后通过螺母锁紧，锁紧时需要按照对角分次拧紧的工艺要求操作，避免单侧受力过大导致轴承盖变形、轴瓦抱轴。轴件的直径与轴瓦内孔采用间隙配合，

　　间隙值根据运行转速、载荷大小调整，常规中低速重载工况下间隙控制在轴径的千分之一到千分之一点五之间，既能保证轴转动时的油膜形成，又不会出现轴系跳动过大的问题。在实际选型应用时，需要先确认被支撑轴的直径、运行时的最大径向载荷、转速范围，再匹配对应规格的轴承组件，安装时要保证轴承座的安装基面水平度误差不超过0.1mm/m，剖分面之间可以根据密封需求添加厚度不超过0.5mm的密封垫片，调整轴瓦与轴的配合间隙，同时要注意轴承座的油嘴位置要朝向便于日常注油维护的一侧，避免被周边设备结构遮挡。这套结构的设计没有冗余的复杂特征，所有的倒角、圆角都按照机械加工的工艺要求设置，比如安装孔的孔口倒角为C1，避免螺栓装配时刮伤螺纹，轴承座的棱边倒角为C2，

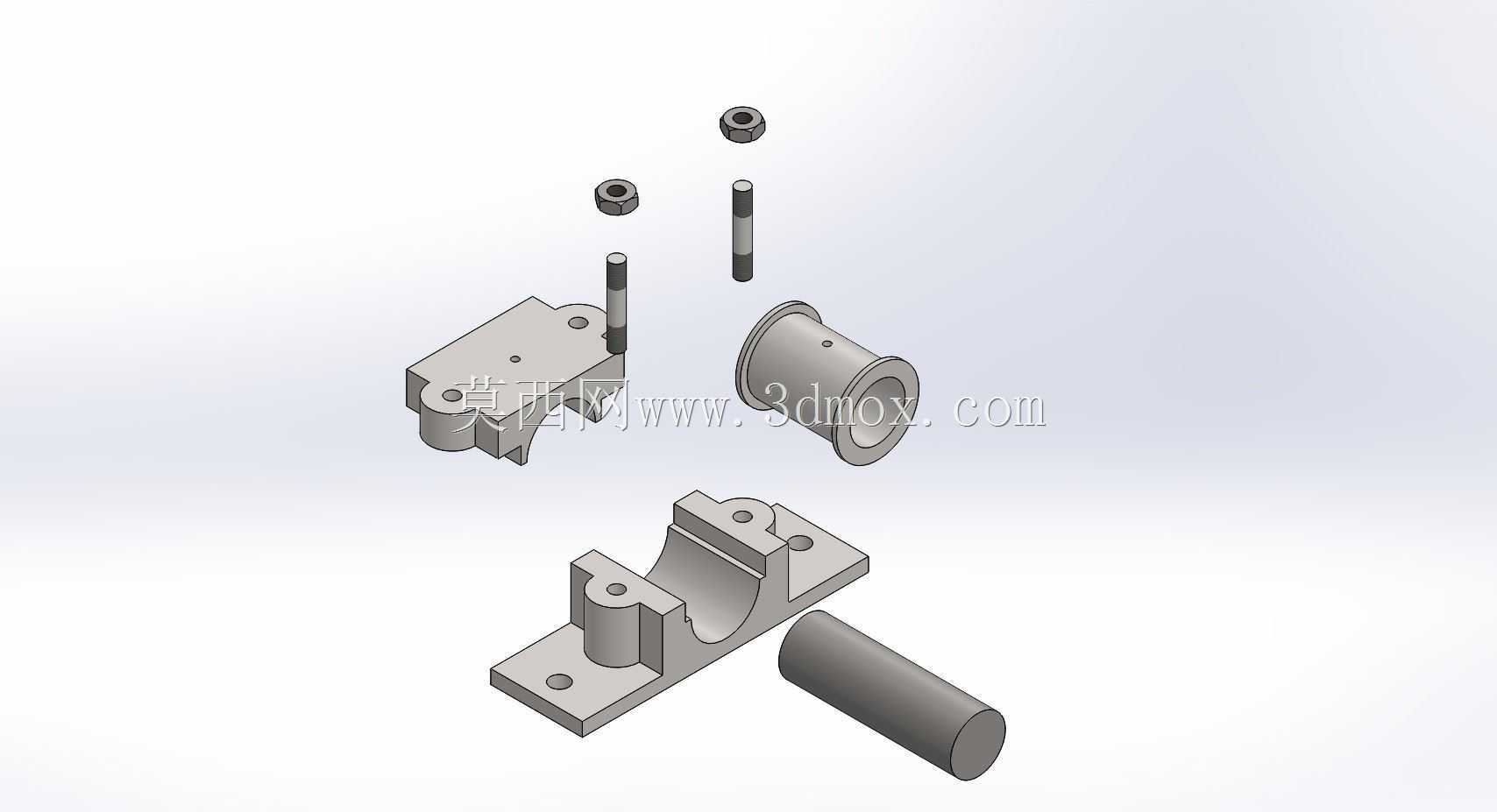

　　去除加工毛刺同时避免装配时划伤操作人员，轴瓦的两端内孔做了15度的导入倒角，方便轴的穿入装配，不会刮伤轴瓦的内壁工作面。和整体式滑动轴承相比，这种剖分结构的维护效率提升非常明显，当需要检查轴瓦磨损情况或者更换轴瓦时，只需要松开两侧的锁紧螺母，取下轴承盖就可以直接操作，不需要拆卸轴端的联轴器、带轮或者齿轮等传动部件，大幅缩短了设备停机维护的时间，尤其在连续生产的流水线工况下，这种维护便利性带来的生产效益提升非常可观。在建模过程中，所有零件的配合关系都完全按照实际装配约束设置，螺栓与通孔的间隙、螺母与轴承盖接触面的贴合、轴瓦与座体的配合都还原了真实的装配状态，拆分后的爆炸视图可以清晰展示每个零件的装配位置与装配顺序，方便结构设计人员参考进行同类型轴承的选型改进，也可以作为机械装配教学的演示模型，帮助初学者理解剖分式轴承的工作原理与装配逻辑。需要注意的是，这类轴承在应用于冲击载荷较大的工况时，需要在剖分面处设置定位止口，避免上下轴承座在受冲击时发生横向错位，同时锁紧螺母需要加装防松垫圈或者采用双螺母防松结构，避免设备运行时的振动导致螺母松动，引发轴系支撑失效。
