带行星减速结构的微型直流驱动电机

　　这类集成行星齿轮减速组的直流电机，在小型自动化设备、智能小家电、精密传动机构里的应用占比一直不低，相比普通直出轴直流电机，它能在有限的安装空间内把电机本身的高转速低扭矩输出，转化为适配负载需求的低转速大扭矩动力，解决了小型直流电机空载转速过高、带载能力不足的痛点。从结构设计逻辑来看，电机本体部分采用常规有刷直流电枢结构，后端预留的接线端可以直接适配常规低压直流供电回路，输出端衔接的行星减速箱采用多层行星轮系排布，内齿圈与减速箱壳体集成，太阳轮直接与电机转子轴联动，行星架作为最终动力输出端连接伸出轴，这种排布方式能让传动受力均匀分散在多个行星轮上，相比平行轴减速结构，同减速比下径向尺寸更紧凑，传动回程间隙也更容易控制在较小范围内。

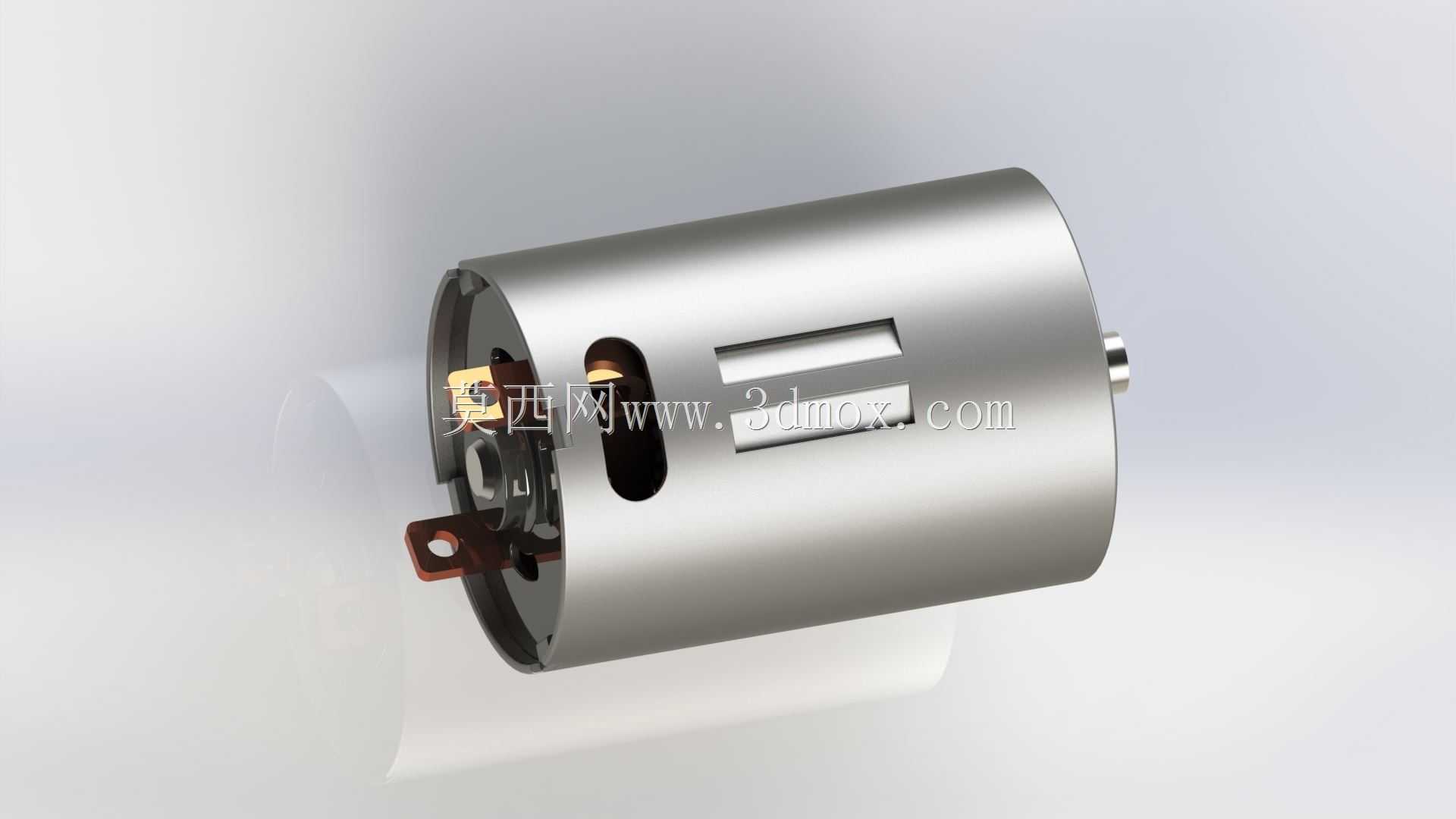

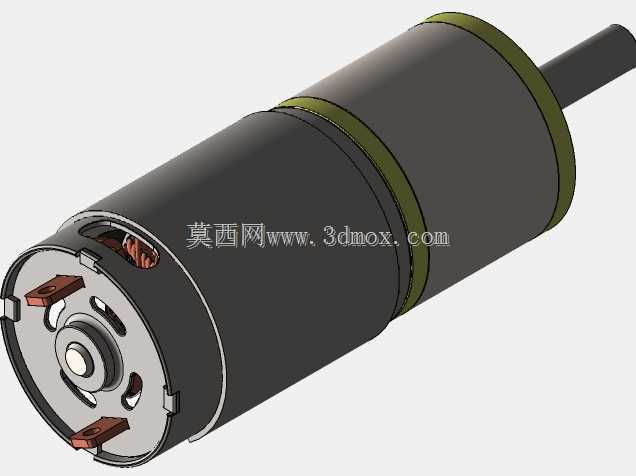

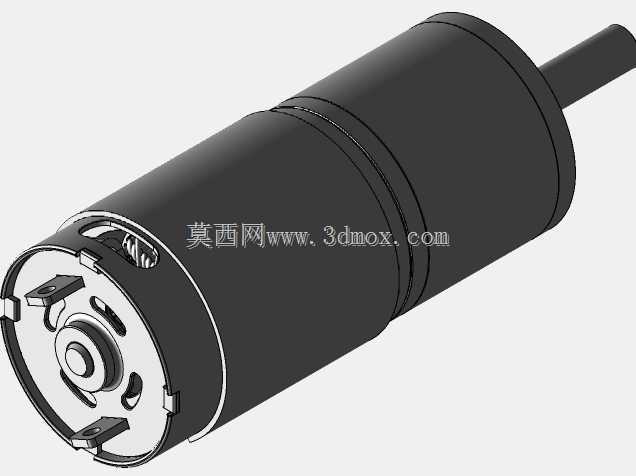

　　实际选型时首先要关注安装边界，这类电机的壳体为圆柱型结构，减速段直径略大于电机本体段直径，伸出轴为单扁位D型轴，安装时可以通过端面的两个固定孔位完成轴向定位，不需要额外设计复杂的抱紧结构，径向安装时要注意预留接线端的走线空间，避免出线位置与周边结构件产生干涉。从功能特性上看，行星轮系的传动效率普遍高于蜗轮蜗杆减速结构，在低压供电场景下能减少不必要的动力损耗，适合电池供电的便携类设备使用，同时多层行星轮的设计可以根据需求调整减速比，覆盖不同转速扭矩的输出需求，从每分钟数百转到数十转的输出区间都能通过调整轮系参数实现。设计这类电机的三维结构时，要重点关注减速箱内各齿轮的啮合间隙，太阳轮与行星轮的中心距公差需要严格控制，

　　间隙过大会导致传动噪音增大、回程间隙超标，间隙过小则会增大传动阻力，甚至出现卡滞无法启动的问题；电机本体与减速箱的衔接位置要设计定位止口，保证两者装配后同轴度符合要求，避免伸出轴出现径向跳动超标的情况。在实际设备应用中，这类电机常被用作小型传送带的驱动源、智能门锁的锁舌驱动、电动云台的转动动力、小型机器人的行走驱动，不同应用场景下对输出轴的负载能力要求不同，选型时不能只看标称的堵转扭矩，还要结合实际运行的持续工作时长、负载冲击情况匹配对应的减速比参数，比如频繁正反转的场景要适当降低额定负载的取值，预留足够的扭矩余量，避免长时间过载导致电机碳刷过快磨损或者轮系打齿。从外形结构来看，电机外壳采用滚花或者光面圆柱设计，

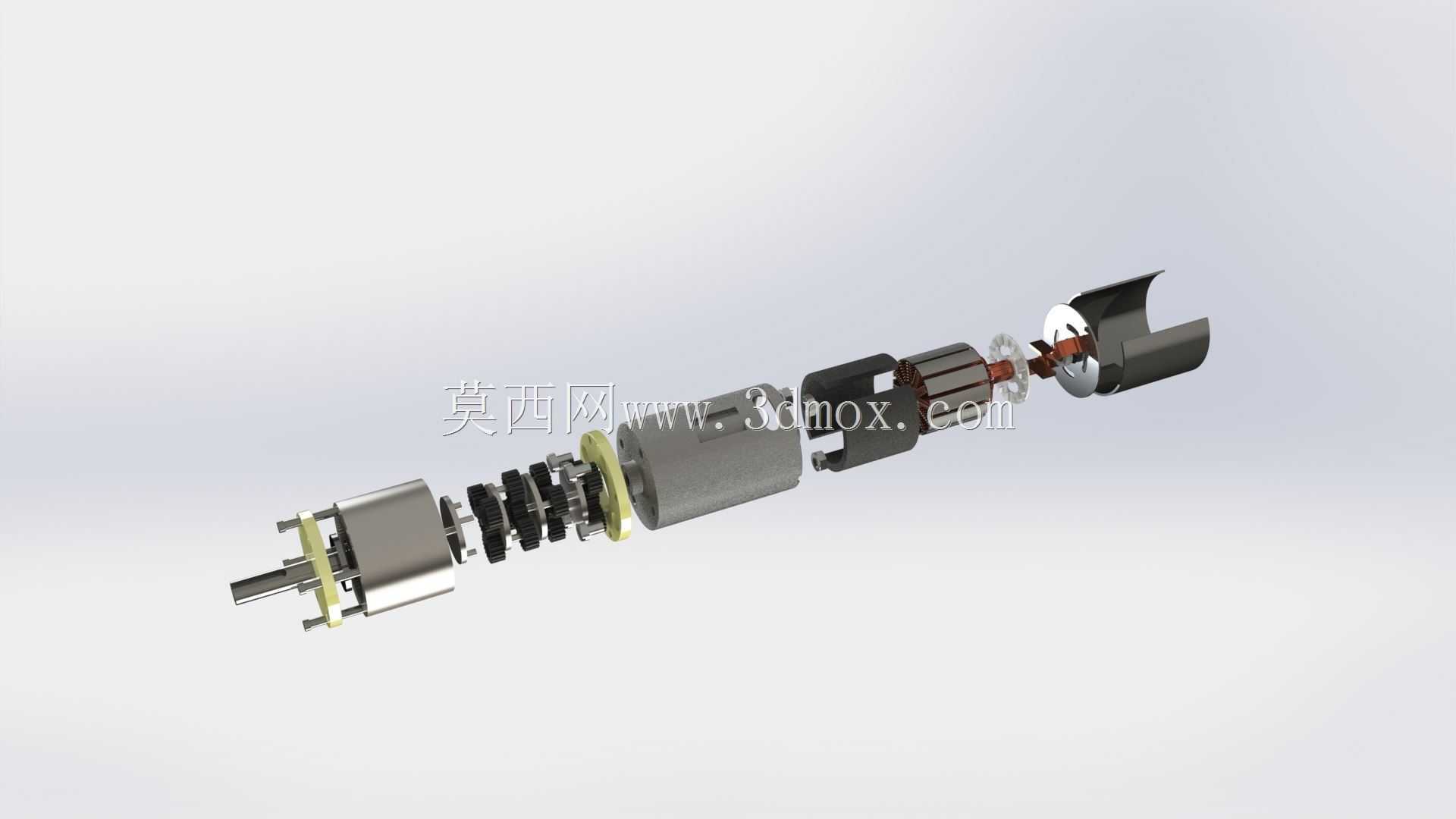

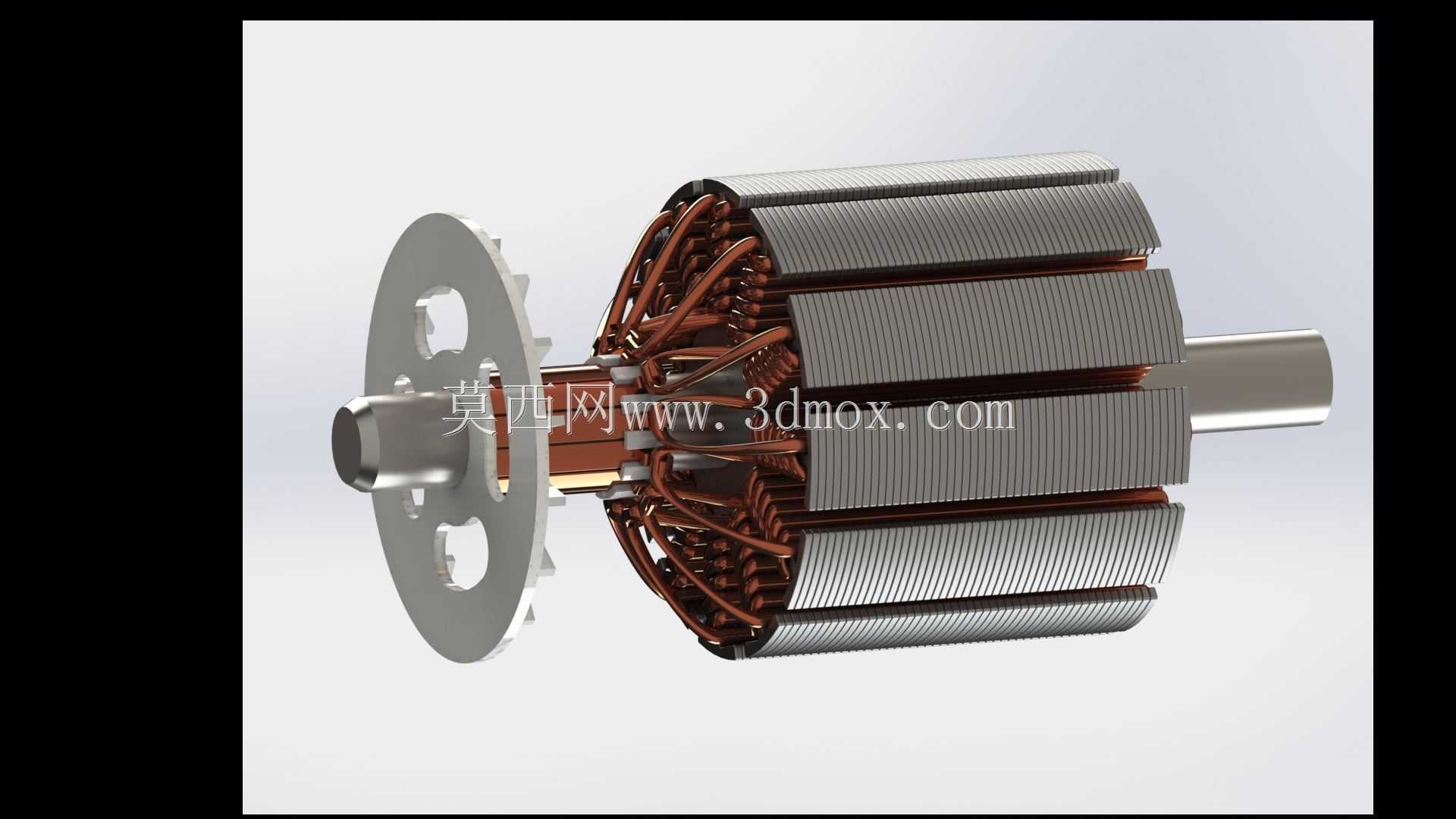

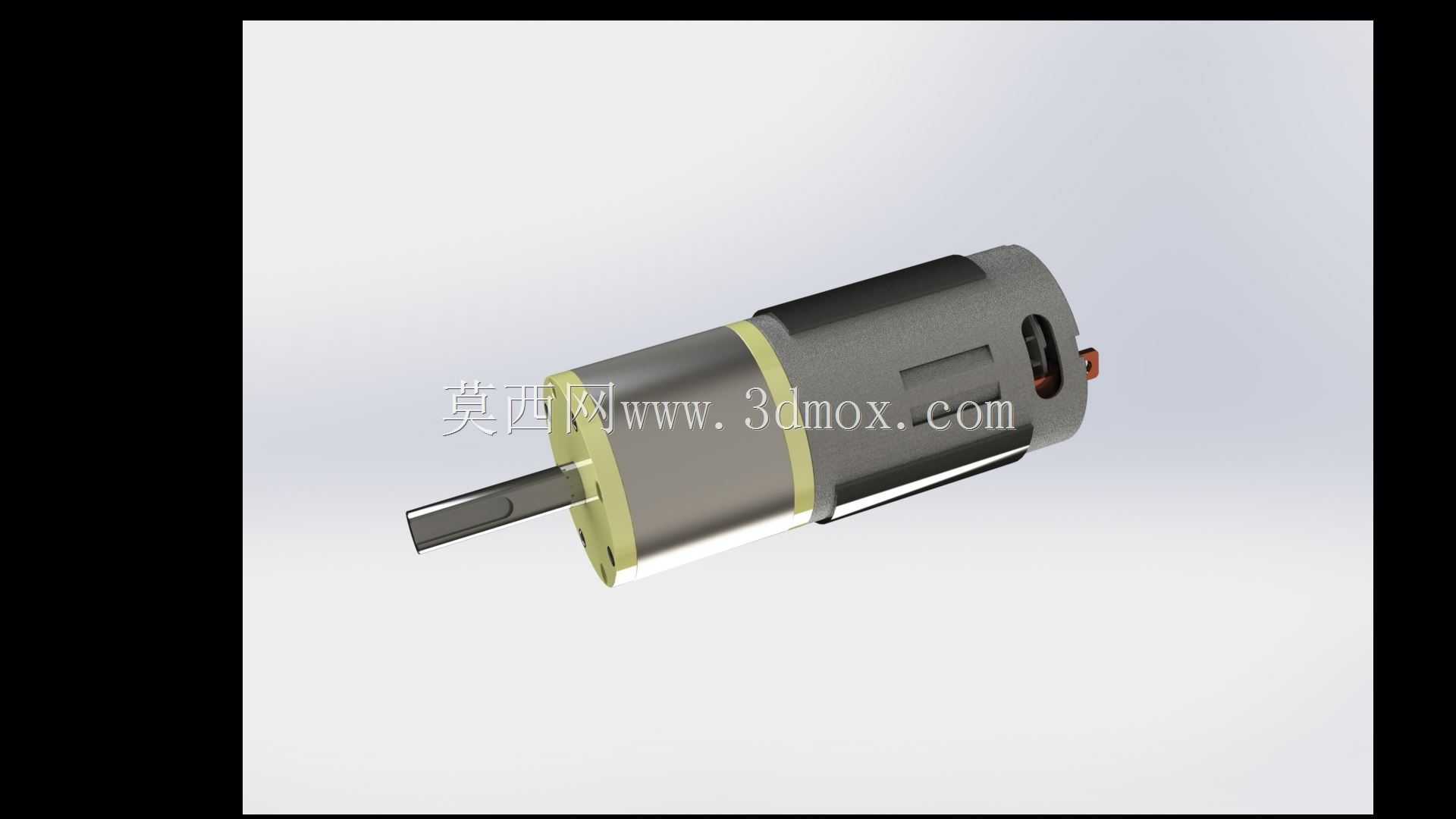

　　既可以通过抱紧方式安装，也能通过端面法兰固定，适配不同的设备安装空间，伸出轴的D型扁位设计可以直接与带D型孔的同步轮、齿轮、摇臂等负载件连接，不需要额外加工键槽，装配效率更高，适合批量生产的消费类设备使用。建模过程中要注意区分电机本体的磁钢、电枢、碳刷结构与减速箱的轮系、壳体、输出轴结构的装配关系，各零件之间的配合公差要符合实际加工装配要求，比如减速箱壳体与内齿圈的过盈配合量、行星轮与行星销的间隙配合量，都要参考实际工程经验取值，避免建模时出现零件干涉或者配合过松的问题，保证模型能直接用于后续的机构运动仿真与安装干涉检查。
