多吸盘式柔性弯曲吸附固定支架结构

　　这款多吸盘柔性吸附支架的设计，最初是针对小尺寸数码设备、小型工装治具的无损伤固定需求开发，在3C电子装配工位、桌面小型检测台、个人数码配件固定场景中都有明确的应用空间。不同于常规夹式固定结构容易夹伤工件表面、适配厚度范围窄的问题，该结构完全依靠真空负压产生的吸附力完成固定，不会对被固定件的接触面造成压痕或夹损，尤其适合表面光洁的玻璃、亮面塑料、烤漆金属类工件的临时固定。

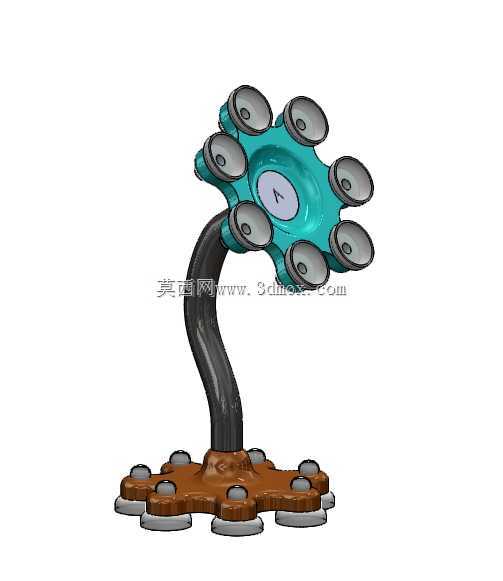

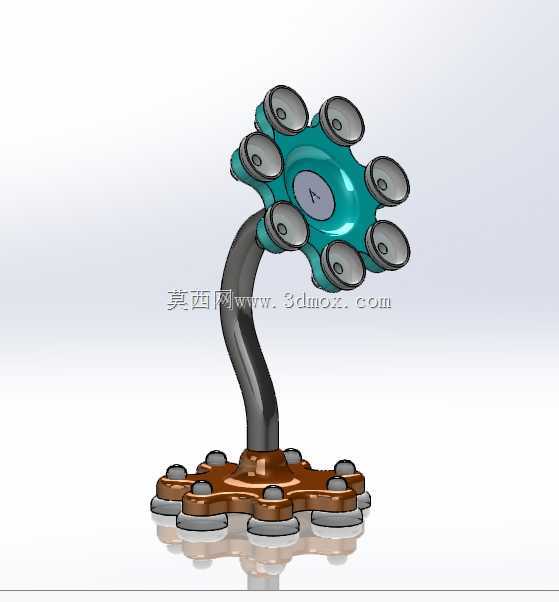

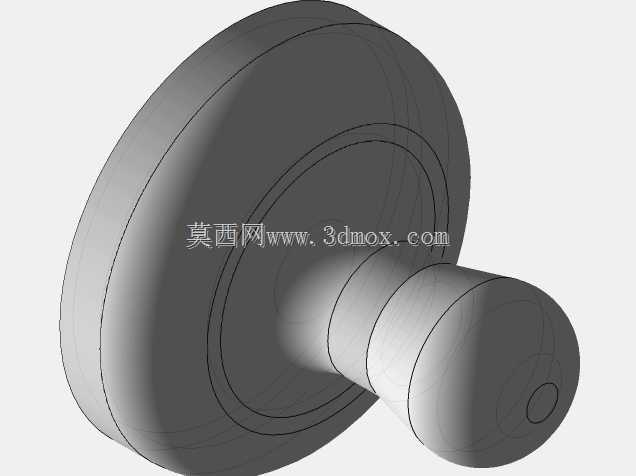

　　从结构功能来看，整个支架分为上下两个吸附端与中间的柔性弯曲支撑段三部分。底部吸附端采用六组环形均布的小型真空吸盘，吸盘底座为一体化成型的硬质承托座，每个吸盘独立与安装面接触，即使安装面存在轻微的不平整，单个吸盘的形变也能补偿平面度误差，保证整体吸附力不会因为局部漏气出现大幅衰减。底部承托座的轮廓为花瓣形外沿，相比圆形底座，在相同安装直径下能给每个吸盘留出更充足的形变空间，同时避免底座边缘与安装台面上的其他小零件发生干涉。中间的弯曲支撑段采用可任意定型的弯曲杆结构，内部为金属定型骨架，外部包裹柔性防护层，调整到任意角度后都能保持形态稳定，不会因为被固定件的重量出现回弹下垂，支撑段的两端分别与上下吸附座做嵌装加固，连接处做了圆弧过渡，避免反复弯曲后出现应力断裂。顶部的吸附端同样布置了六组环形均布的真空吸盘，中心位置设置了圆形的定位凸台，被固定件放置到顶部时，凸台可以起到初步的定位作用，防止工件在吸附前出现滑移，顶部吸盘的吸附面略高于凸台表面，当工件压下时，吸盘先接触工件表面排出内部空气，形成稳定的负压腔，凸台最终与工件表面保留0.2mm左右的间隙，避免硬接触刮伤工件。

　　在设计思路上，这款结构优先考虑了固定的无损伤性与姿态调整的灵活性，没有采用复杂的气路设计，所有吸盘均为被动式按压排气结构，不需要外接真空源，手动按压即可完成吸附，拆卸时只要掀起吸盘边缘释放负压就能轻松取下，使用门槛极低。尺寸设计上，底部吸附座的最大外接圆直径控制在120mm，保证在狭小的工作台面上也能稳定放置，不会占用过多操作空间；中间弯曲支撑段的自然状态高度为180mm，最大可弯曲调整角度达到180度，能够满足不同视角、不同操作位置的固定需求；顶部吸附座的最大外接圆直径为100mm，适配的被固定件重量上限为1.5kg，完全覆盖手机、小型传感器、小型检测探头这类常见轻型工件的固定需求。安装边界方面，底部吸盘要求安装面的表面粗糙度Ra不大于6.3μm，也就是常规的烤漆桌面、玻璃台面、光滑金属台面都可以直接使用，如果是木质桌面或者粗糙的水泥台面，只需要垫一块光滑的亚克力板就能正常使用，不需要额外做安装面处理。

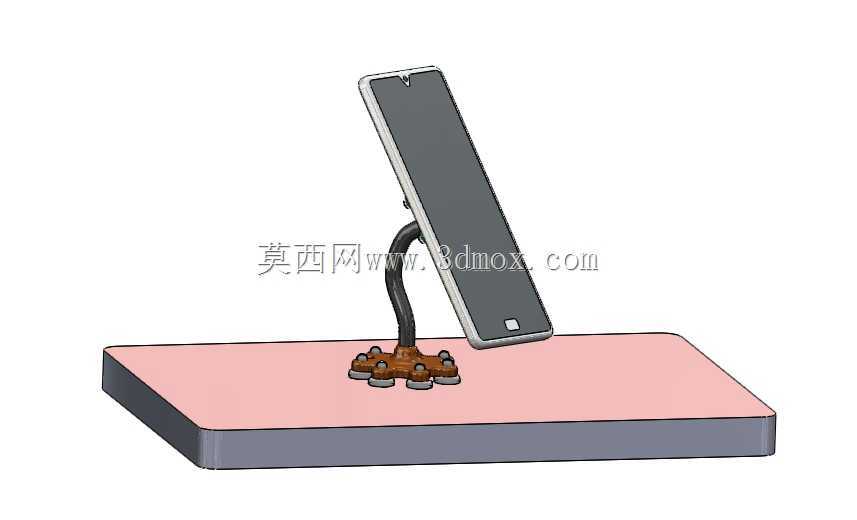

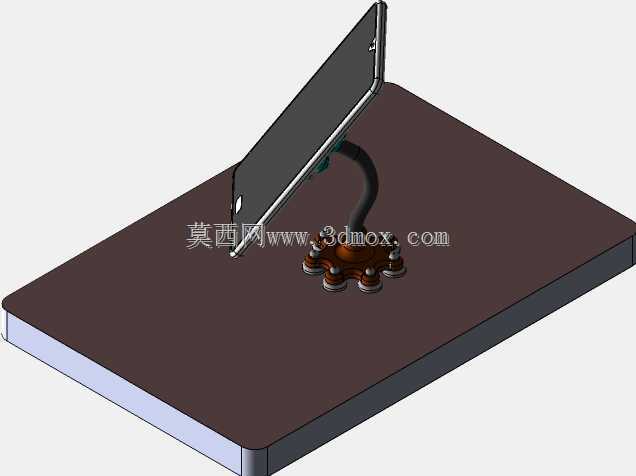

　　在实际使用场景中，这类支架可以替代传统的台虎钳、夹具完成轻型工件的固定，比如在电子产品维修工位，用来固定待维修的手机后盖、小型电路板，不会夹伤电路板上的元器件或者刮花手机外壳；在实验室检测场景中，可以用来固定小型传感器、检测探头，任意调整检测角度，不需要搭建复杂的工装架；在日常桌面使用场景中，也可以作为手机支架、小型摄像头支架使用，吸附稳固且调整灵活，相比常规的夹持支架适配性更强。结构设计上所有的棱角位置都做了圆角处理，没有尖锐的边角，操作过程中不会划伤操作人员，吸盘采用耐磨的丁腈橡胶材质，反复按压吸附的使用寿命可以达到万次以上，正常使用场景下不需要频繁更换配件。上下吸附座的硬质部分采用工程塑料注塑成型，重量轻且有足够的结构强度，不会因为长期受力出现形变，中间的柔性支撑段的金属骨架经过回火处理，反复弯曲调整也不会出现金属疲劳断裂，整体结构没有易损的活动关节，可靠性远高于多关节铰接式的支架结构，不会出现关节松动、姿态锁不紧的问题。
