内螺纹连接手动球阀结构设计

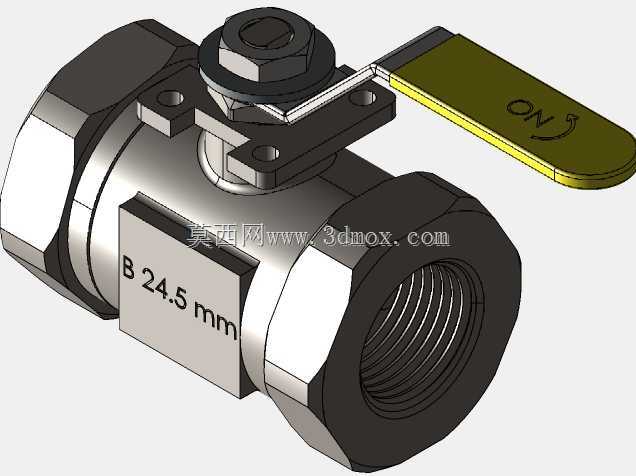

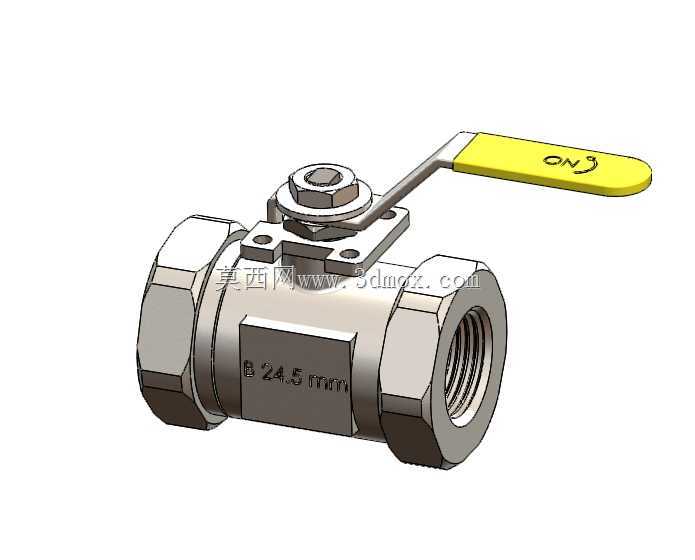

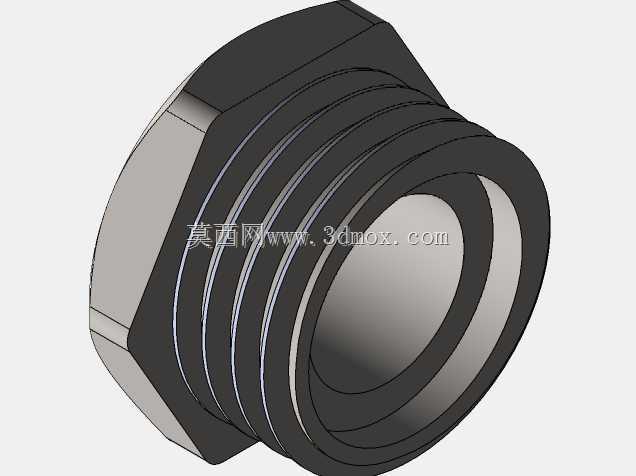

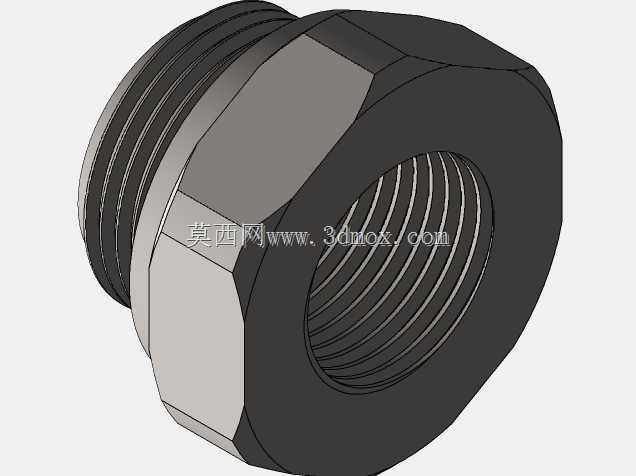

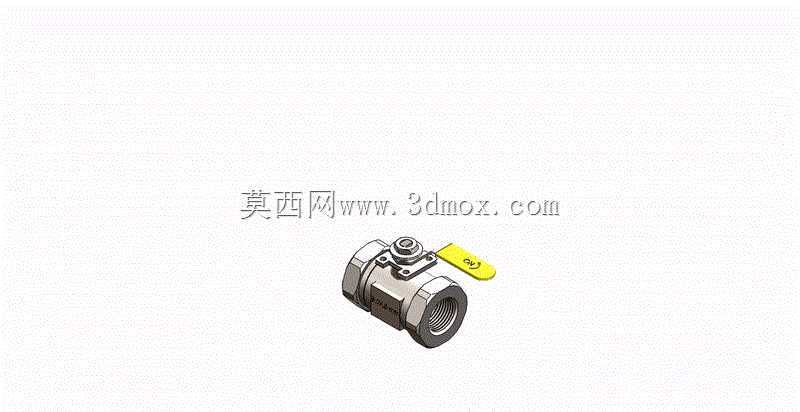

　　在民用给排水、小型液压回路、低压气动输送、实验室气路、小型化工助剂输送等场景里，小通径手动球阀是应用频次极高的管路控制元件，这类阀件依靠带通孔的球体绕阀杆轴线旋转90度即可完成通断切换，操作力矩小、流阻低、密封可靠性好，相比同通径的闸阀、截止阀，结构更紧凑，开关状态辨识度高，日常维护成本极低。这款手动球阀采用两端内螺纹连接形式，适配常规英制管螺纹的管路对接，安装时无需额外焊接法兰，仅需在管端缠绕密封生料带或加装密封垫后拧入阀体两端即可，适合安装空间局促、后期需要频繁拆卸检修的管路节点。球体通径对应的球体外径为24.5mm，属于小通径阀件范畴，适配DN15到DN20区间的管路通径，阀体采用六角外形结构，

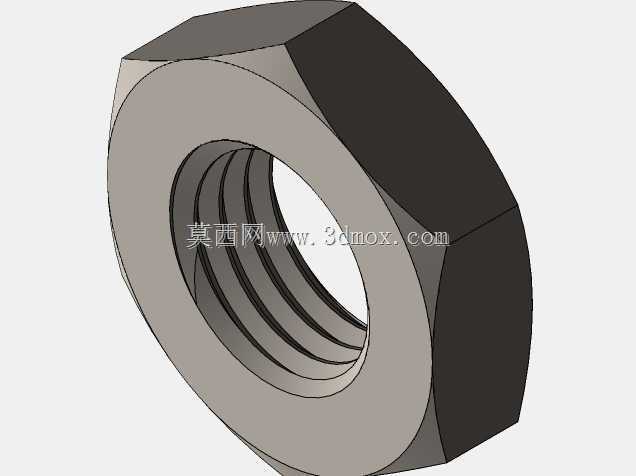

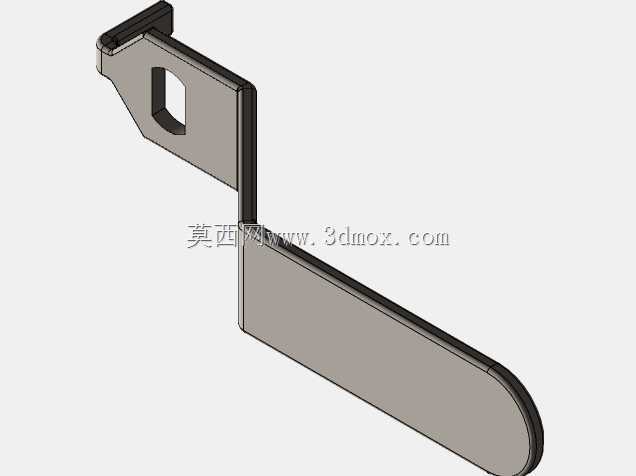

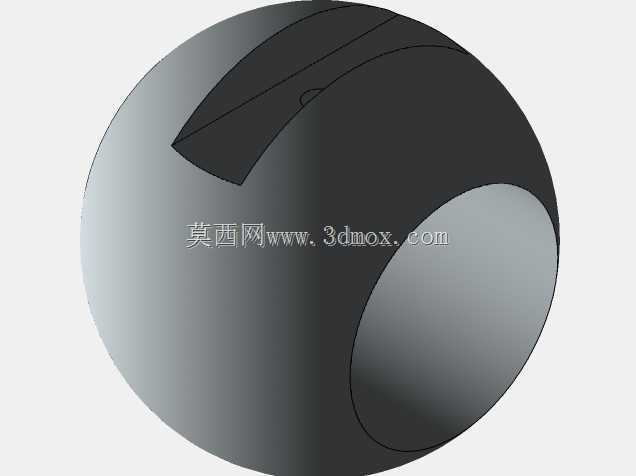

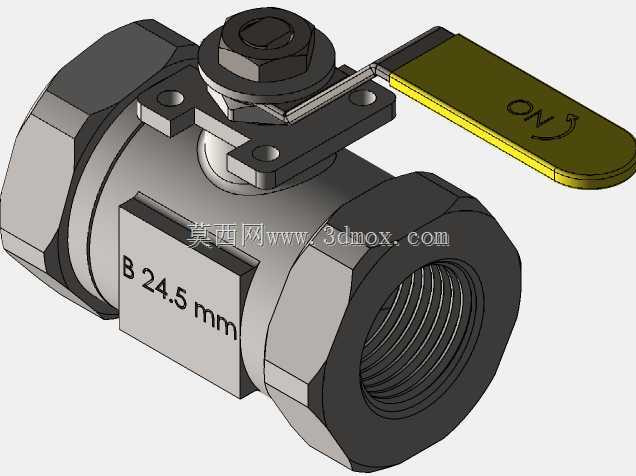

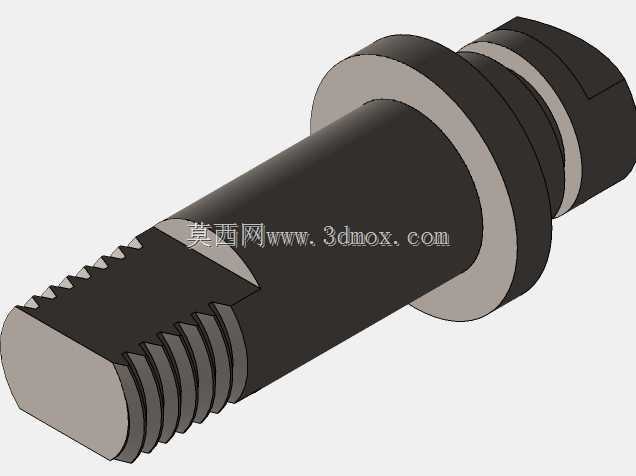

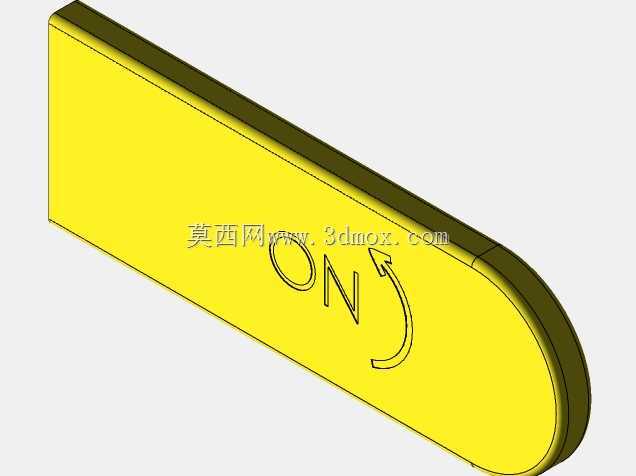

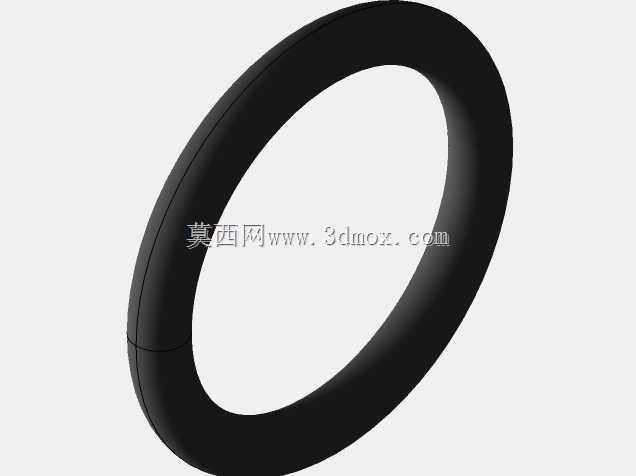

　　安装时可以用普通活动扳手直接卡持阀体拧动，不会像圆形阀体那样出现打滑损伤表面的问题。阀杆与球体的配合采用扁方定位结构，装配时直接将阀杆下端的扁头卡入球体顶部的凹槽内即可传递扭矩，无需额外的销钉或紧固件连接，减少了装配工序的同时也降低了阀杆处泄漏的风险点。阀杆穿出阀体的位置设置了压盖式密封结构，通过顶部的六角锁紧螺母压紧密封填料，当阀杆处出现微漏时，无需拆解整个阀体，仅需适当拧紧锁紧螺母即可补偿密封件的磨损量，大幅降低现场运维的工作量。操作手柄采用扁平长条形结构，手柄表面冲压有ON标识与开关方向箭头，操作人员在现场无需额外查看阀位指示，仅通过手柄的朝向即可快速判断阀门的通断状态：当手柄与管路轴线平行时阀门为全开状态，垂直时为全关状态，

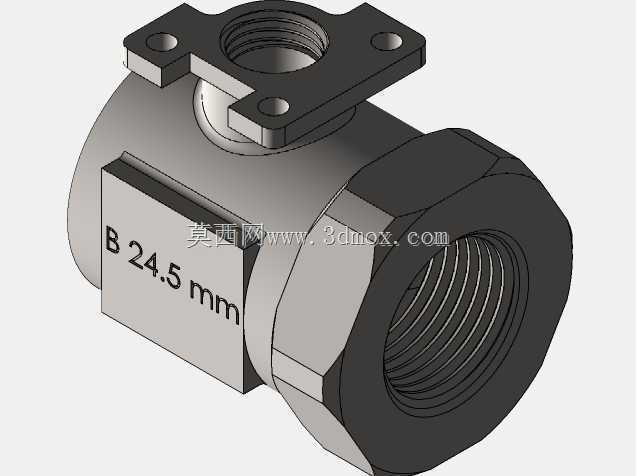

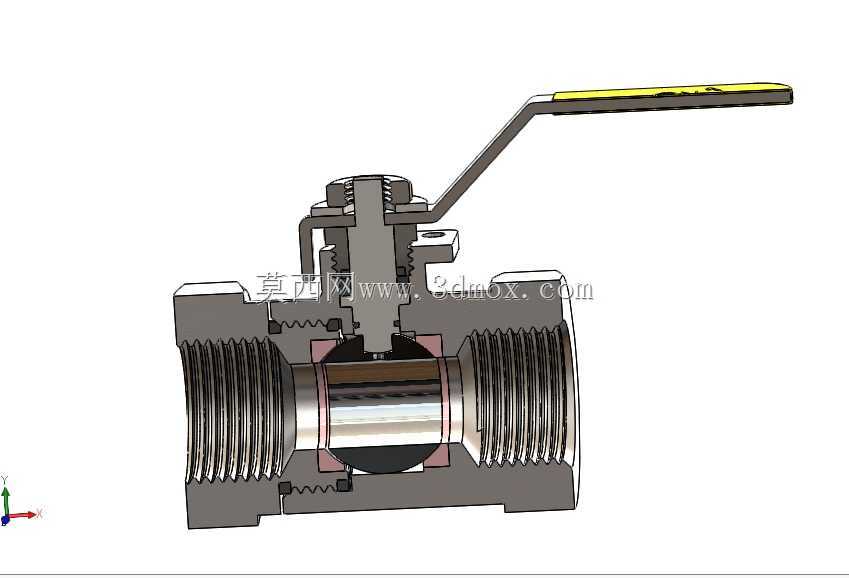

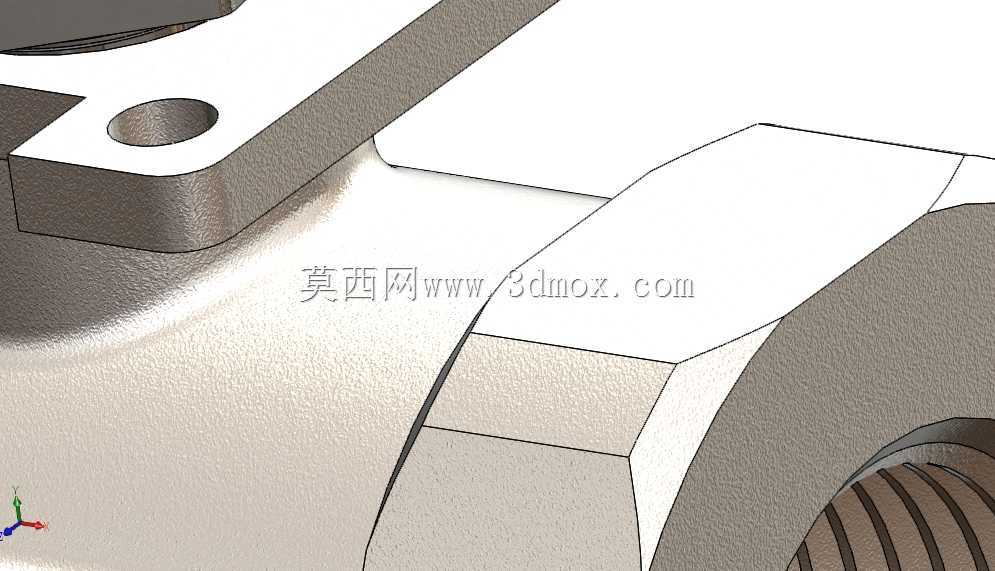

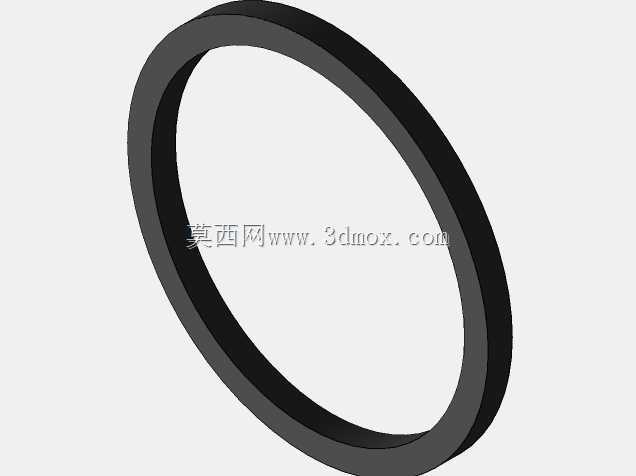

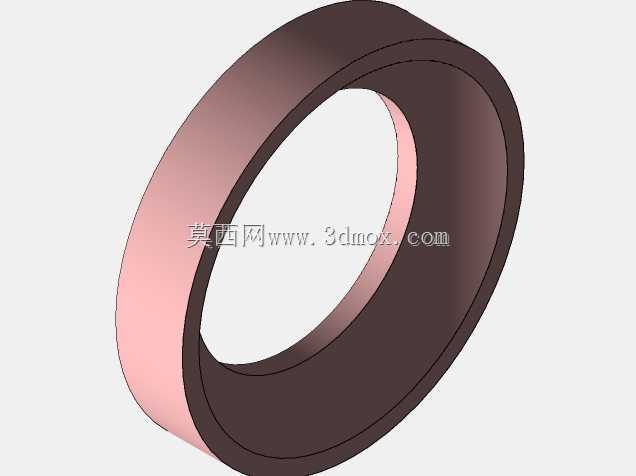

　　避免误操作引发的流体泄漏或管路断流问题。阀体与侧盖的连接采用带安装孔的法兰式凸台结构，两个对称的螺栓孔可以在需要的时候加装锁具或者限位件，防止无关人员随意扳动手柄改变阀位，适合用在有安全管控要求的流体管路上。从建模逻辑来看，整个模型的装配层级清晰，阀体作为基础固定件，依次装入球体、密封阀座、阀杆、密封填料、压盖螺母，最后装配操作手柄，所有配合面的公差预留符合常规机械加工的精度要求，内螺纹的收尾退刀槽、阀体六角面的倒角、密封面的粗糙度预留位置都做了细节还原，没有出现建模时常见的配合面干涉、螺纹特征缺失、倒角遗漏等问题。在实际选型应用中，这类小通径球阀需要注意安装时的管路同轴度，避免强行拧入阀体导致阀体螺纹开裂或者球体卡滞；

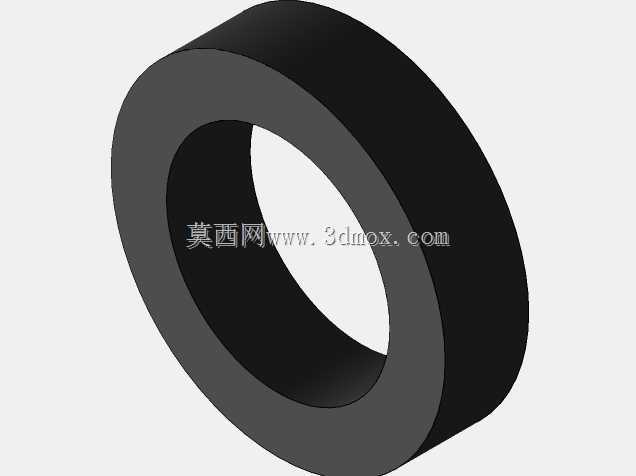

　　如果用在有杂质的流体管路中，建议在球阀上游加装Y型过滤器，避免固体颗粒卡入球体与密封座之间造成密封面划伤，引发内漏问题。模型还原的结构完全符合量产小通径球阀的实际加工工艺，阀体可以采用黄铜锻压或者不锈钢棒料车削加工，球体采用精铸后研磨抛光，密封座根据输送介质的不同可以选配聚四氟乙烯、丁腈橡胶或者增强聚四氟乙烯材质，适配不同温度、不同腐蚀特性的流体输送需求。手柄采用钢板冲压成型后做表面喷塑处理，既保证足够的操作刚度，又有较好的防锈能力，适合在潮湿或者有轻度腐蚀的环境下长期使用。整个阀件的外形轮廓没有突出的尖锐棱角，安装在设备面板或者管路支架上时不会划伤操作人员，整体安装边界紧凑，两端螺纹接口的同轴度公差控制在合理范围内，不会出现安装后管路别劲的问题。
