小型双轴塑料垃圾回收碎料设备结构

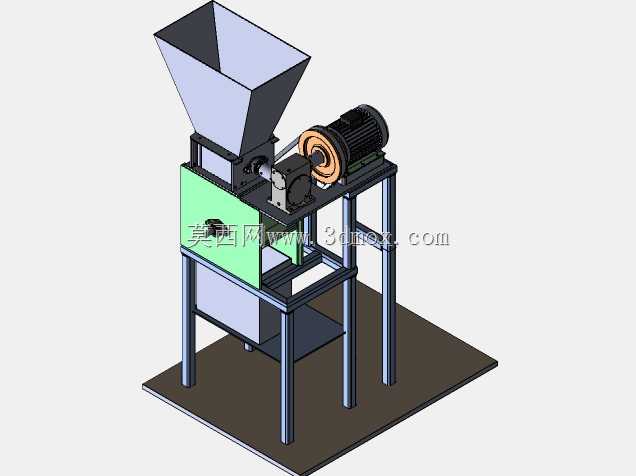

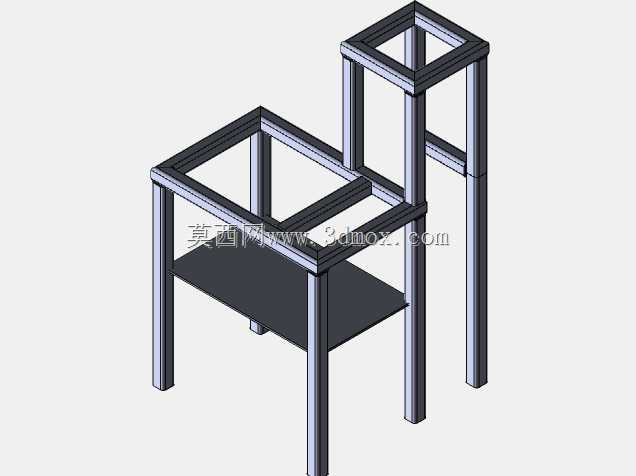

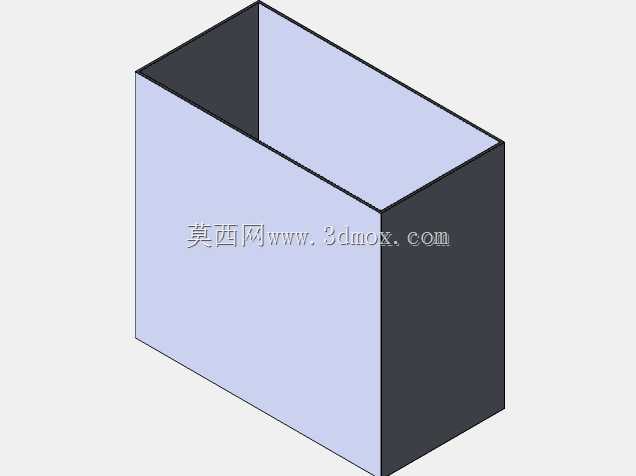

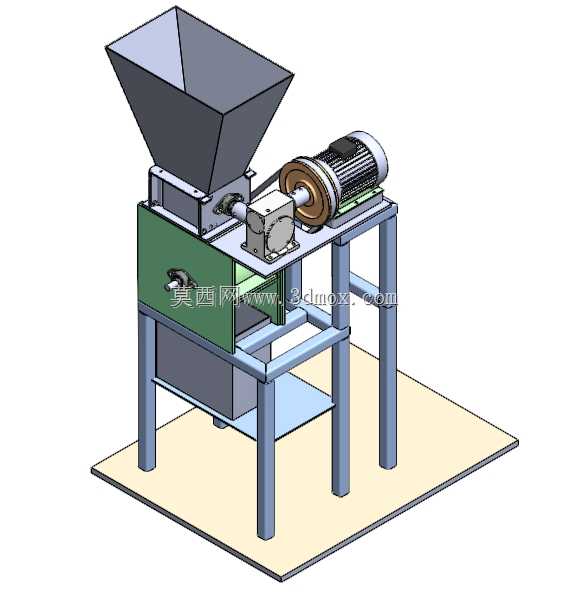

　　在中小型塑料回收站点、注塑加工厂边角料处理工位、社区可回收物预处理点这类场景里，这类小型碎料设备的适配性远高于大型工业破碎线——它不需要预留超大的设备安装基坑，也不用配套大功率的工业配电回路，单台设备就能完成从进料到碎料输出的完整工序，刚好匹配日处理量在几百公斤级的塑料碎化需求。从结构布局来看，设备整体采用方管焊接的框架式支撑结构，四根主支撑腿直接落地安装，底部预留了100mm左右的调节支脚安装空间，可根据现场地面平整度调整设备水平度，避免长期运行因机架受力不均产生焊缝疲劳；机架上层预留了动力单元与破碎腔的安装定位面，中层设置了接料托盘的滑移轨道，下层留空区域可直接放置周转料箱，碎化后的塑料小块直接从破碎腔出料口落入料箱，

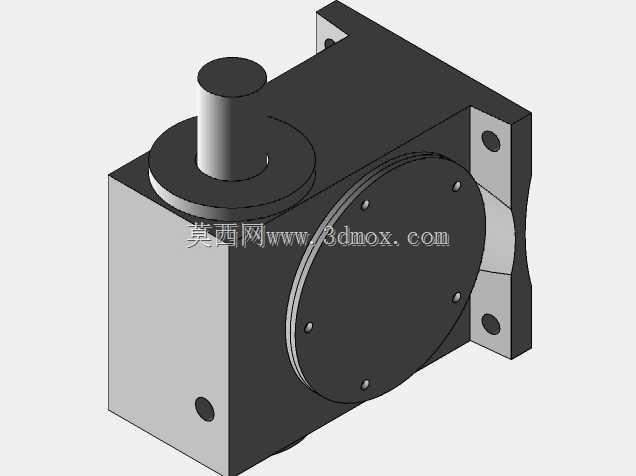

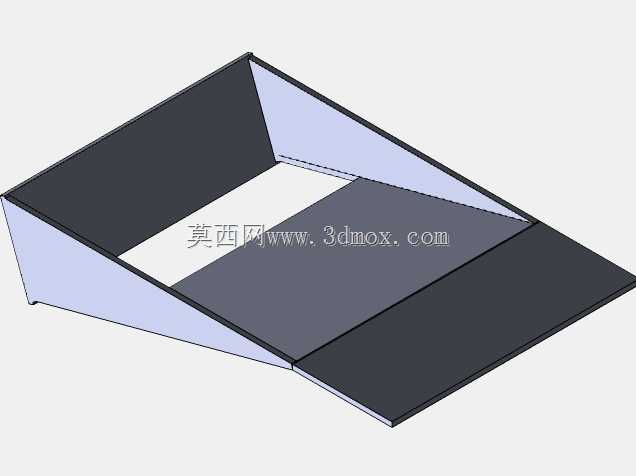

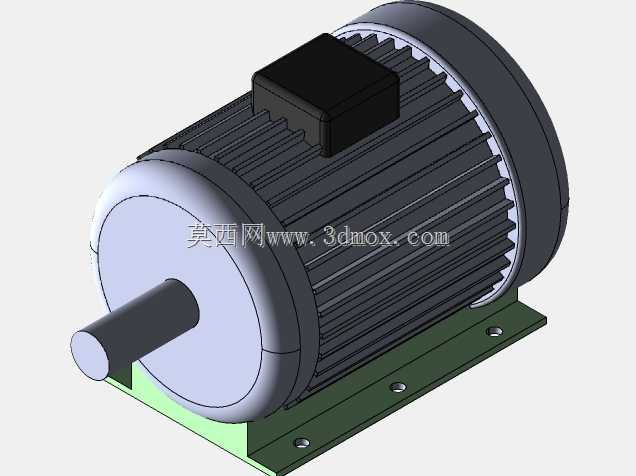

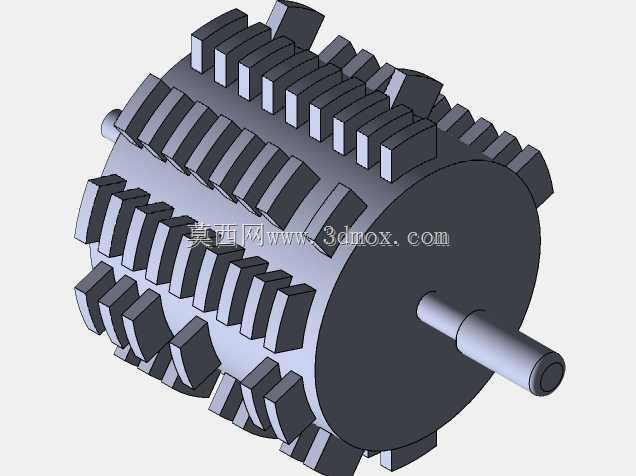

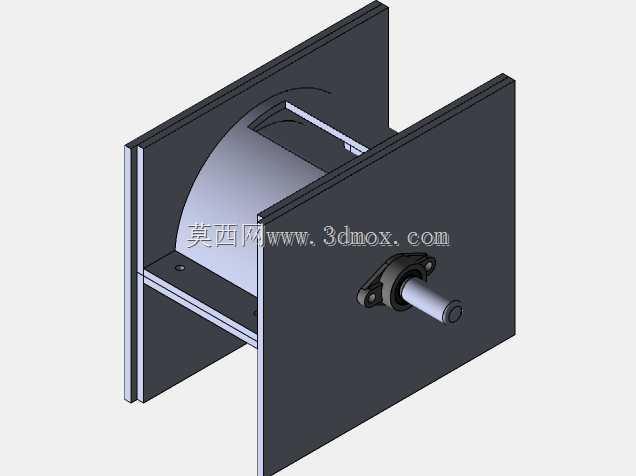

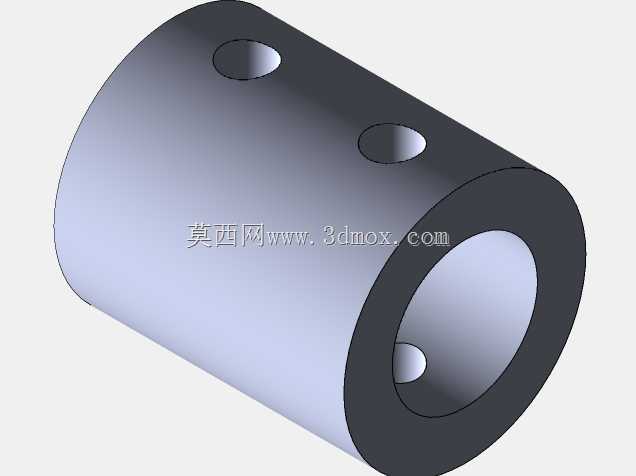

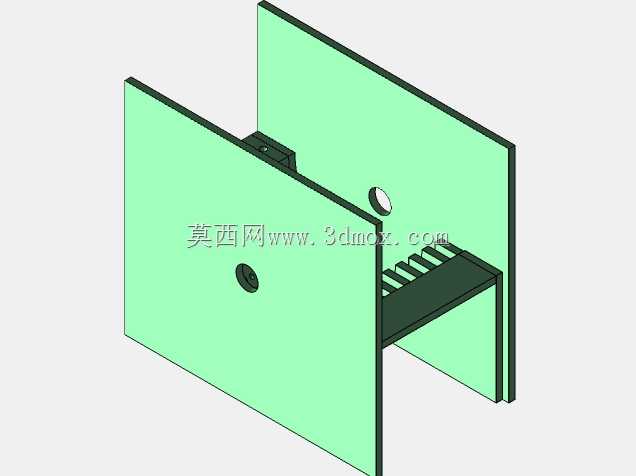

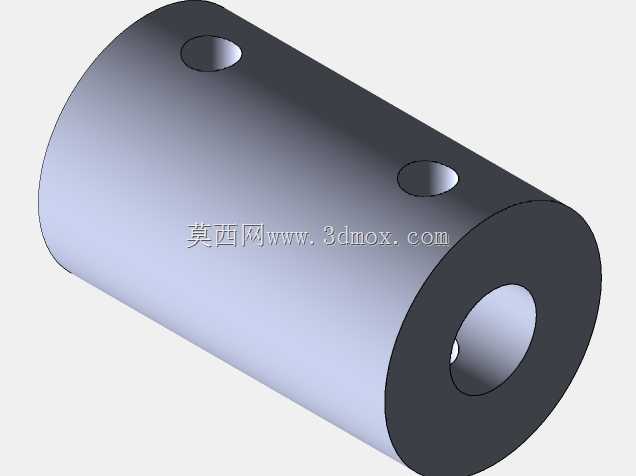

　　不需要额外配套出料输送机构，压缩了整线的占地空间。进料段采用上宽下窄的方锥形料斗设计，料斗上口的敞口尺寸控制在600mm见方，既可以承接人工倾倒的零散塑料废料，也能对接小型皮带输送机的出料端，料斗下口直接与双轴破碎腔的进料口密封对接，避免碎料过程中轻质塑料片飞溅；破碎腔内部采用两组相向转动的刀轴结构，刀轴上的动刀采用交错排布方式，定刀固定在破碎腔侧壁，动刀与定刀的间隙控制在2-5mm区间，可根据待破碎物料的厚度调整间隙大小，既能保证普通PE、PP塑料瓶、塑料薄膜、注塑浇口料的剪切碎化效果，也能避免间隙过小导致的刀轴卡滞、负载骤升问题。动力单元采用电机搭配齿轮减速箱的直连传动结构，减速箱输出轴通过联轴器与主动刀轴连接，

　　主动刀轴与从动刀轴通过齿轮啮合实现反向同步转动，这种传动结构相比皮带传动的传动效率更高，也不会出现长期运行后皮带打滑、传动比失准的问题；电机尾部配套了散热风罩，设备连续运行时可保证电机温升控制在允许范围内，适配每天8-12小时的连续作业工况。设备的安装边界需要注意，机架整体的占地尺寸约为1200mm长、800mm宽，设备总高度约1500mm，进料口的操作高度约1200mm，刚好匹配人工站立投料的舒适高度，不需要额外搭建操作平台；设备安装时需要在周边预留不小于500mm的检修空间，尤其是电机与减速箱的一侧，要预留足够的空间方便后期更换轴承、检修密封件、调整刀具间隙。从设计思路来看，这类小型碎料设备没有追求过高的破碎比，

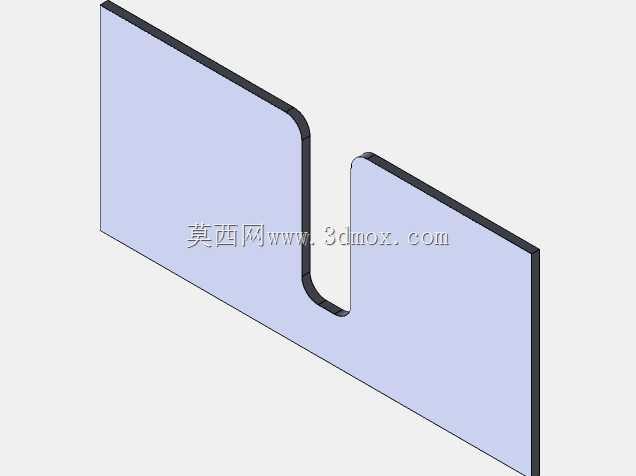

　　而是把结构可靠性、维护便捷性放在优先位置：破碎腔的侧壁采用可拆式盖板设计，松开紧固螺栓就能打开盖板检查内部刀具磨损情况，不需要整体拆解进料斗与机架；刀轴上的动刀采用螺栓紧固的分体式结构，单个刀片磨损后可以单独更换，不需要整体更换刀轴，降低了后期的维护成本；机架的焊接位置都做了加强筋处理，破碎作业时的震动可以通过机架整体传导到地面，不需要额外配套减震地脚就能保证运行稳定性。在实际使用场景中，这类设备可以处理的物料涵盖了日常回收环节常见的硬质塑料、软质塑料包装、小型塑料制件，碎化后的塑料块尺寸控制在20-50mm区间，刚好满足后续塑料清洗、造粒工序的进料尺寸要求，避免大块塑料进入造粒机出现卡料、喂料不均的问题；相比人工剪切碎料的处理方式，单台设备的处理效率可以抵得上5-6名人工的作业量，而且碎料的尺寸均匀度远高于人工处理，能有效提升后续造粒工序的成品质量。设备的电气控制部分采用简单的启停控制回路，设置了过载保护、急停按钮，急停按钮安装在机架侧面操作人员伸手可及的位置，一旦出现进料卡滞、设备异常的情况可以立刻切断动力，避免设备损坏或者安全事故；破碎腔的进料口内部设置了挡料帘，既能防止碎料飞溅，也能避免操作人员误触内部转动的刀轴，满足小型加工设备的安全防护要求。
