手动螺旋剪式升降作业支撑台结构

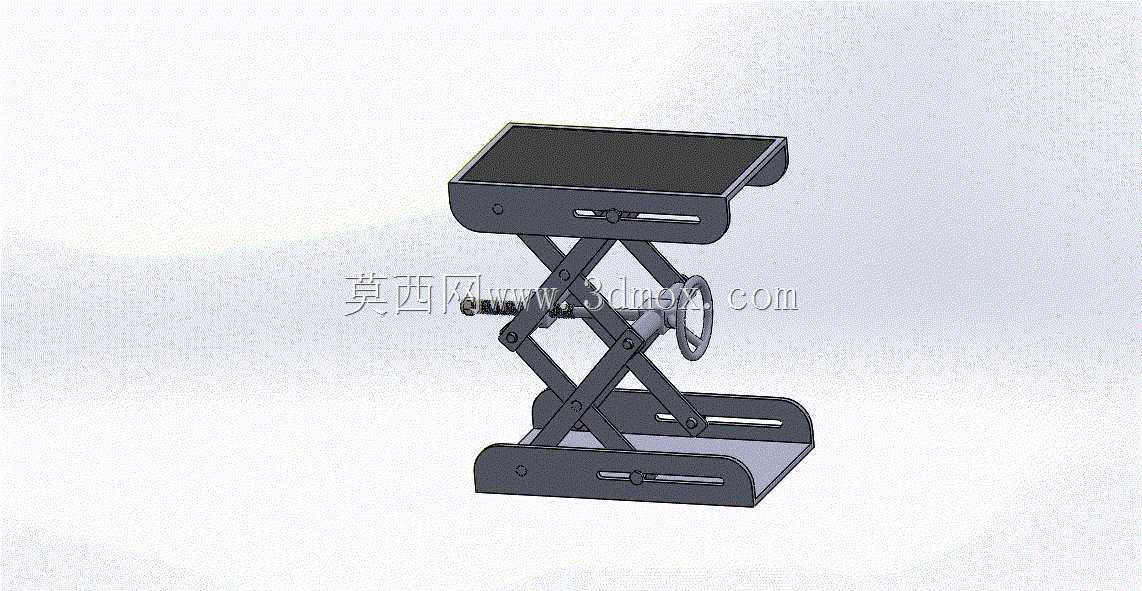

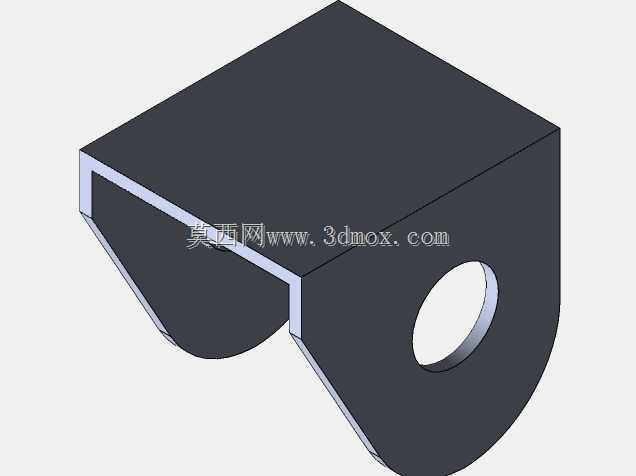

　　在小型工装定位、实验室设备调平、轻型工件检修作业场景里，这类手动螺旋驱动的剪式升降结构一直是小行程高度调节的高适配方案，区别于液压、电动升降机构的复杂配套要求，纯机械螺旋传动的结构不需要外接动力源，也不存在液压油泄漏、电路故障的维护痛点，完全依靠人力操作即可完成高度调整，适配无供电、对洁净度有要求的作业场景。从结构设计逻辑来看，这套剪式升降结构采用对称布置的交叉剪臂作为承重传力构件，上下两层安装平台分别通过铰接轴与剪臂端部连接，其中一侧剪臂端点与平台做固定铰接，另一侧端点嵌入平台底部的导向滑槽内，在升降过程中沿滑槽做水平滑移，抵消剪臂开合带来的水平方向位移，保证上层平台始终保持水平状态，不会出现倾斜偏移。

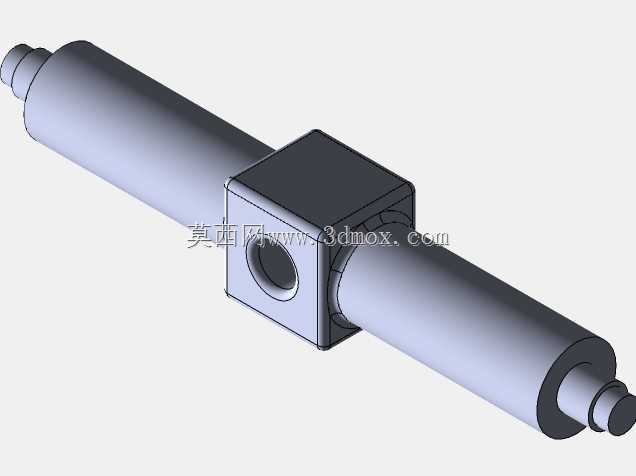

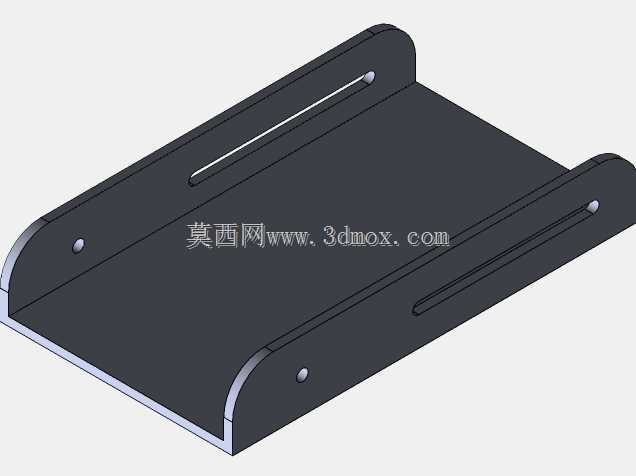

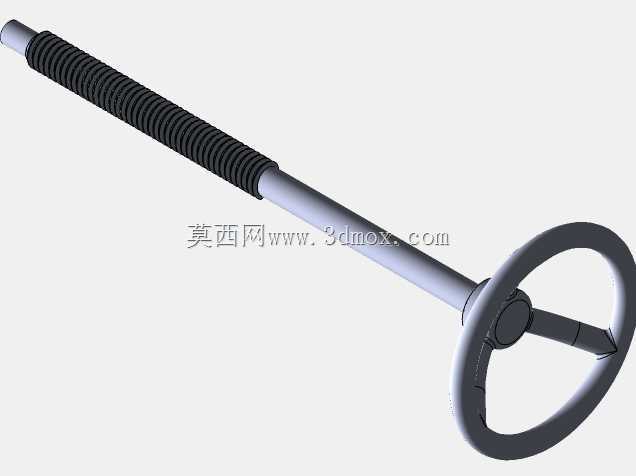

　　驱动部分采用梯形丝杠副配合手轮的结构，丝杠横向贯穿剪臂中部的铰接滑块，转动手轮时，丝杠带动两个中部滑块做相向或反向的水平移动，进而推动剪臂绕铰接点转动，实现上层平台的上升与下降，梯形丝杠具备自锁特性，调整到目标高度后不需要额外的锁止机构即可保持位置，不会因为承重出现自动下滑的问题，这一特性对于需要长时间保持固定高度的作业场景尤为重要，省去了额外加装锁销、抱刹的结构成本。从安装边界来看，下层底座采用带安装孔的平板式结构，可直接通过螺栓固定在工作台面、设备机架上，不需要复杂的预埋安装工序，底座两侧的滑槽做了加长设计，给剪臂的滑移留出足够行程，避免升降到极限位置时出现滑块脱槽的问题；上层承载平台表面做了防滑纹理处理，

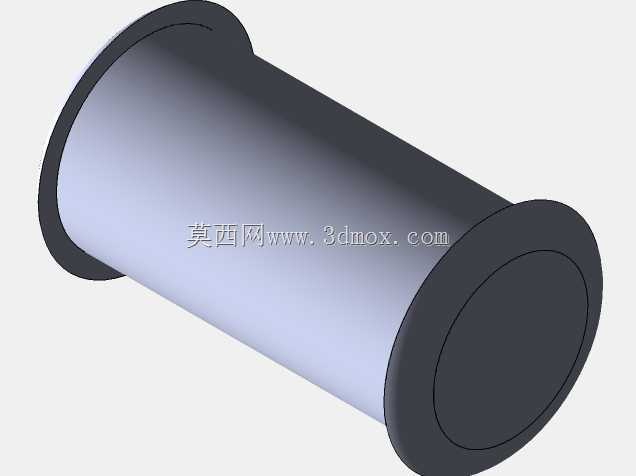

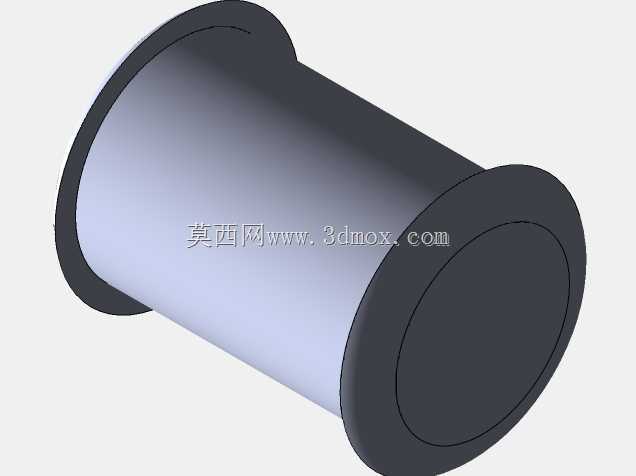

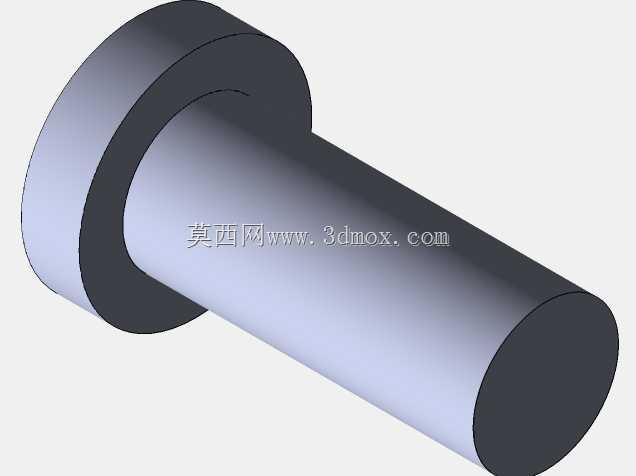

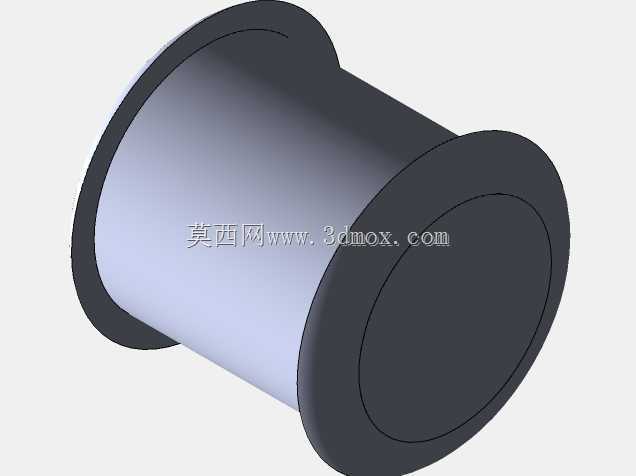

　　增大与被支撑物件的摩擦力，防止放置的工件、设备出现滑移，平台边缘做了小尺寸的挡边结构，避免物件从侧边滑落。在承重设计上，剪臂采用加厚钢板冲压成型，铰接位置采用带衬套的销轴连接，减少长期转动带来的磨损，延长结构使用寿命，整体承重范围适配轻型作业需求，完全满足实验室小型仪器调平、工装夹具高度适配、轻型工件检修举升的使用要求。在实际使用过程中，操作人员只需要转动侧边的手轮即可完成高度微调，丝杠传动的传动比可以让高度调节精度控制在毫米级，相比棘轮式、齿条式的升降结构，微调精度更高，适合对高度位置有精准要求的作业场景，比如光学仪器调平、传感器标定支撑、小型装配工位的高度适配。结构整体没有易损的密封件、电子元件，日常只需要定期给铰接销轴、

　　丝杠副涂抹润滑脂即可完成维护，在多粉尘、少量切削液飞溅的车间环境下也能稳定工作，不会因为环境杂质出现卡滞问题。从外形尺寸的适配性来看，收拢状态下整体高度较低，可放入狭窄的设备间隙内作为临时支撑使用，展开后的最大行程覆盖常规小型作业的高度调节需求，不需要额外加装接长结构，整体结构紧凑，占用安装空间小，不需要为设备预留过大的安装位置，在桌面型作业工位、小型设备集成场景里的适配性极强。设计过程中对剪臂的受力做了针对性优化，铰接点的位置经过受力验算，保证在最大承重状态下剪臂的弯曲变形量控制在允许范围内，不会因为长期承重出现结构变形，导致升降卡滞、平台倾斜的问题；丝杠的直径选型也匹配整体承重要求，避免在重载下出现丝杠弯曲、传动卡滞的情况，手轮的尺寸设计兼顾操作力与操作空间，转动手轮时不需要过大的操作力，同时手轮不会与剪臂、平台在升降过程中出现运动干涉。
