脚踏式人力谷物脱粒作业设备结构设计

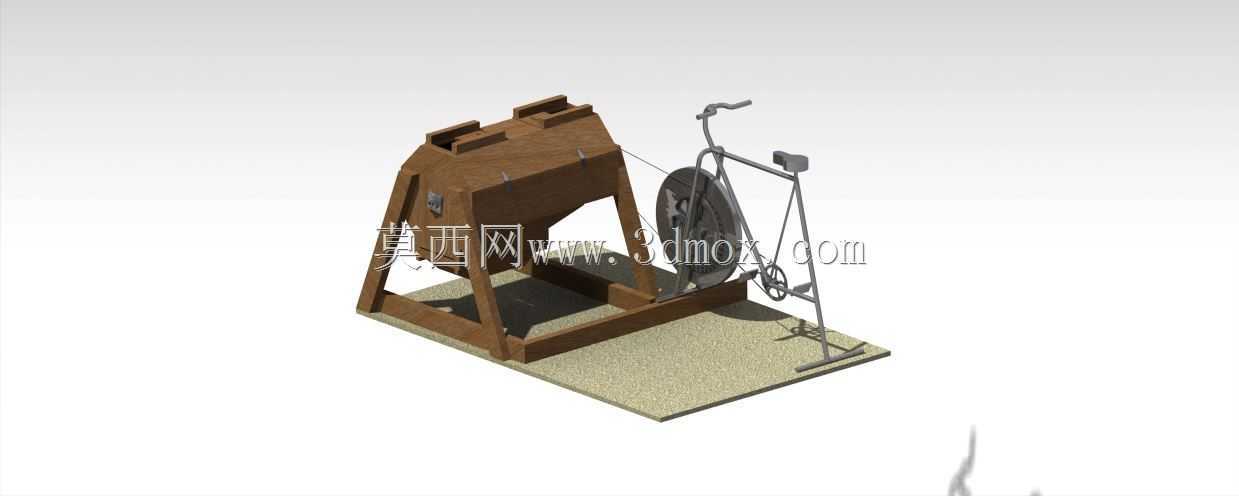

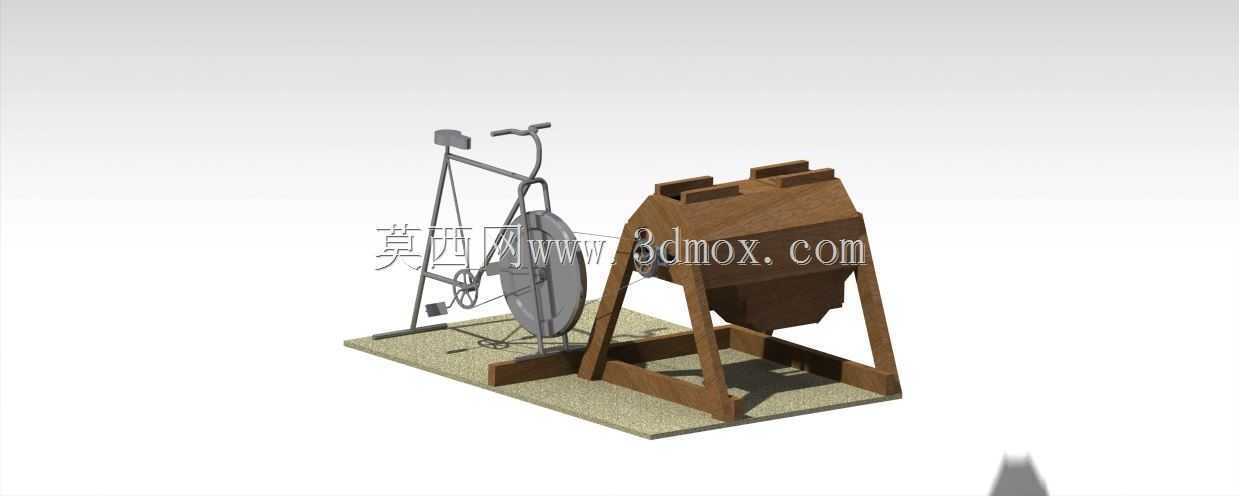

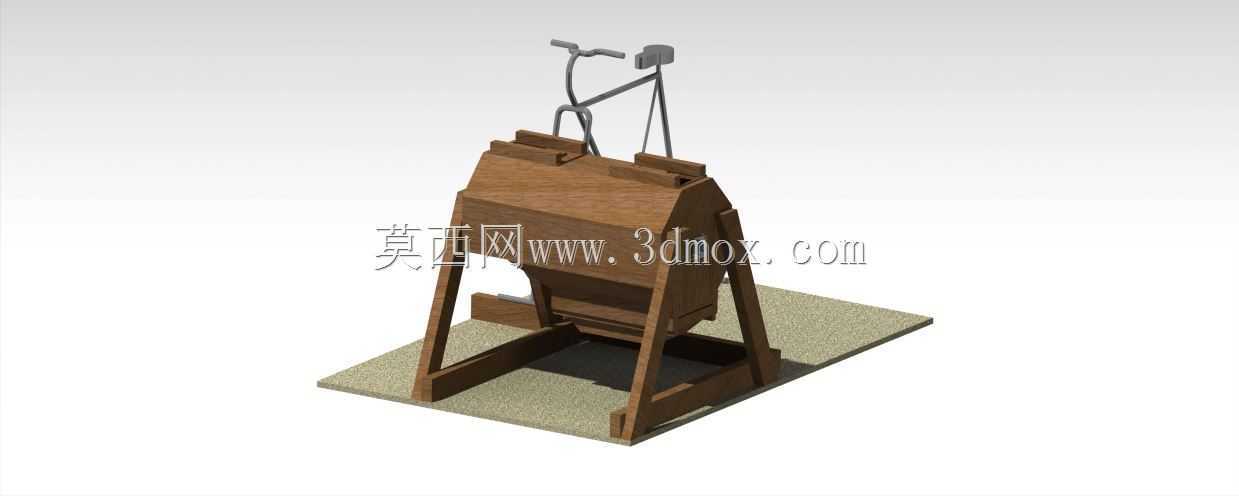

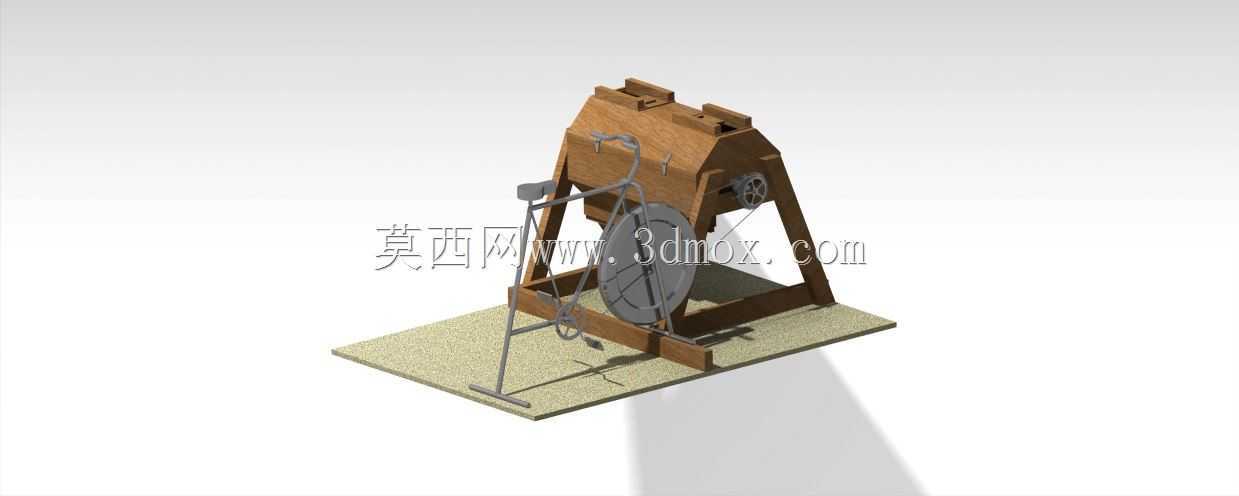

　　这款脚踏驱动的谷物脱粒设备，主要面向丘陵山地、零散地块等缺乏电力供应的农业生产场景，适配小农户自留地、山地梯田的谷物收获作业需求，可完成水稻、小麦、大麦等带穗谷物的籽粒脱粒、初步清选工序，无需外接动力源，单人即可完成操作，适配小规模种植户的收获作业节奏。设备整体采用落地式安装结构，底部为矩形木质承载基座，基座直接放置于平整硬化地面即可完成布设，无需额外浇筑安装基础，整体占地尺寸约为1200mm×800mm，整机最高点距地面高度约1300mm，作业时操作人员站立于设备侧方的脚踏位置，无需额外配置操作站台，安装边界仅需预留周边300mm的操作与维护空间，可直接放置于农家院坝、田边空地开展作业，转场时可通过两人抬运完成短距离转移，

　　适配分散地块的作业需求。设备的动力输入采用脚踏曲柄连杆结构，操作人员通过往复踩踏脚踏杆，将人力通过曲柄结构转化为脱粒滚筒的旋转动力，传动路径上配置了大直径飞轮结构，用于储存旋转动能，抵消人力踩踏的动力输出波动，保证脱粒滚筒转速稳定在合理作业区间，避免转速忽高忽低导致的脱粒不净、籽粒破碎问题。脱粒核心腔体采用半封闭木质罩壳结构，罩壳上部预留谷物喂入口，作业时操作人员将带穗谷物从喂入口送入，腔体内的旋转脱粒构件通过击打、揉搓作用将籽粒从穗轴上脱离，脱粒后的混合物从腔体下部出口下落，配套的鼓风结构与脱粒滚筒采用联动传动，无需额外动力即可产生稳定气流，对下落的脱出物进行风选清选，将轻质的颖壳、碎秸秆从侧向出风口吹出，

　　饱满籽粒则垂直下落至收集区域，直接得到清洁度较高的谷物籽粒，减少后续人工扬场的工序工作量。设计过程中充分考虑了乡村场景的加工与维护条件，主体承载框架采用实木构件加工，构件之间采用榫卯结合螺栓紧固的连接方式，无需复杂的金属切削加工即可完成制作，金属传动构件均采用常规标准件，乡村农机修理点即可完成更换维护；传动外露部分均设置了安全防护结构，避免操作人员衣物、肢体卷入传动结构引发安全事故。喂入口设置了向内延伸的挡料结构，防止脱粒过程中籽粒飞溅出腔体造成损失，同时避免腔体内的高速运动构件接触到操作人员手部。设备的脚踏操作位置高度经过人体工程学适配，操作人员站立踩踏时腿部施力角度自然，长时间作业的疲劳度更低，适配连续2-3小时的持续作业需求。

　　脱粒间隙可通过腔体侧面的调节结构进行小幅调整，可根据不同谷物的品种、籽粒大小、含水率情况调整脱粒构件与凹板筛的间隙，兼顾脱粒净度与籽粒完整率，降低破碎率。整体结构没有复杂的电控、液压元件，日常维护仅需定期对传动转轴位置加注润滑油、检查紧固连接螺栓即可，操作门槛极低，没有机械操作经验的农户经过简单讲解即可上手使用。
