可倾式油漆混料搅拌机架结构

　　这套结构面向涂装车间、小型涂料调配工位以及油漆回收再利用场景，核心任务是把桶内油漆、稀释剂和沉淀颜料重新混合均匀。现场使用时，整桶物料不必先倒出，可直接安置在主机承托区域；机架通过两侧支撑形成稳定回转轴线，搅拌完成后能够按工艺需要倾转桶体，便于排料、清洗或观察内部状态。相比固定式立式搅拌，这种带倾斜框架的布置更适合小批量、多色号换产的作业环境，也能减少人工搬桶和开盖刮壁的频次。

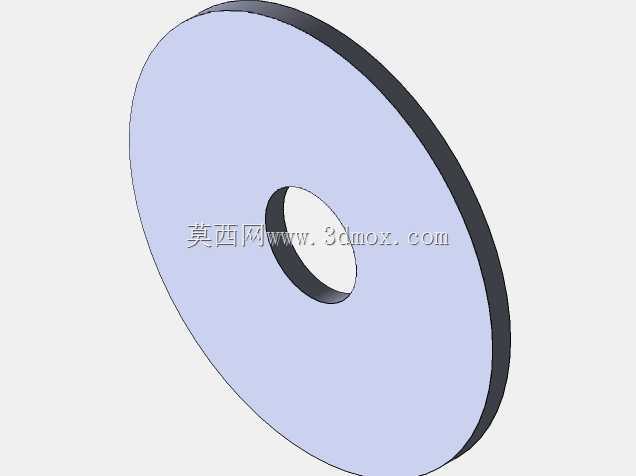

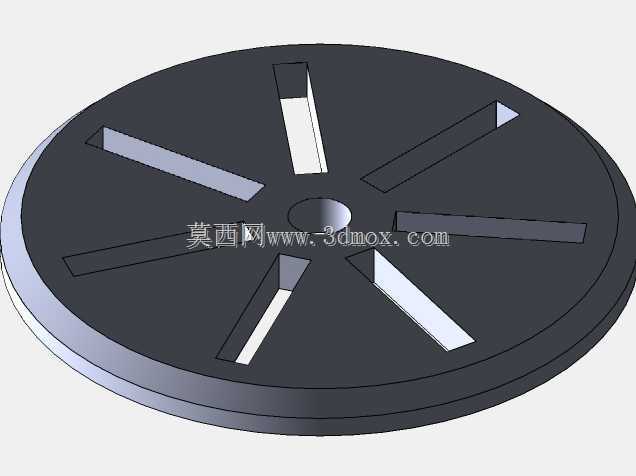

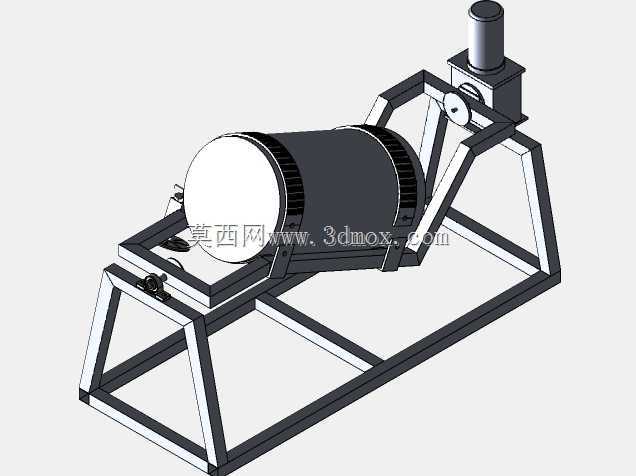

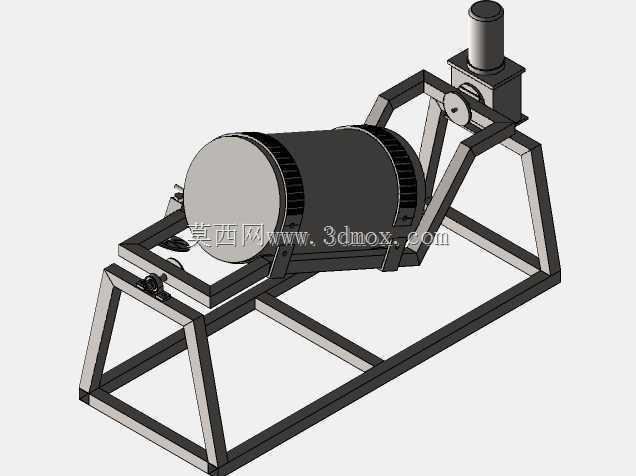

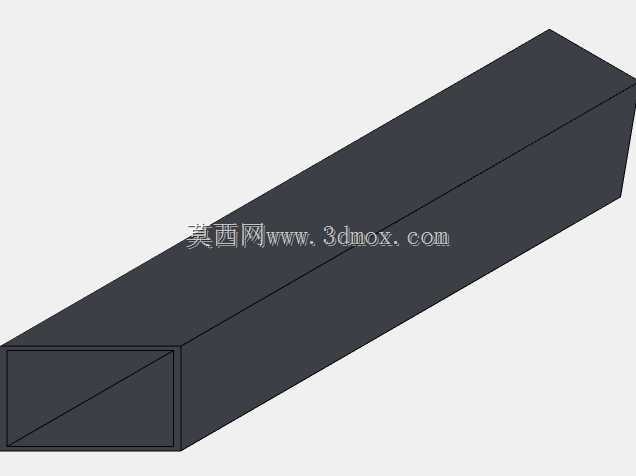

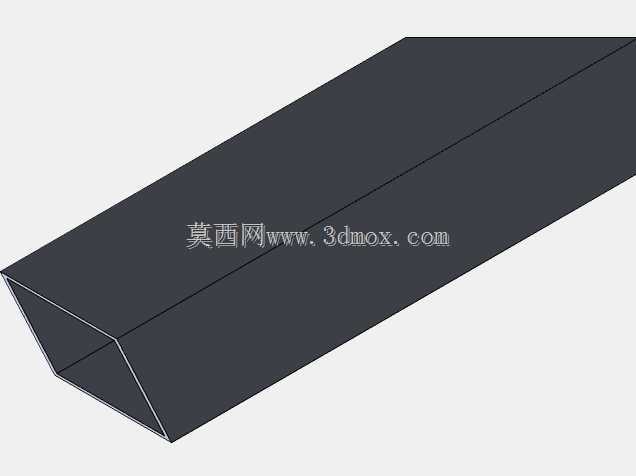

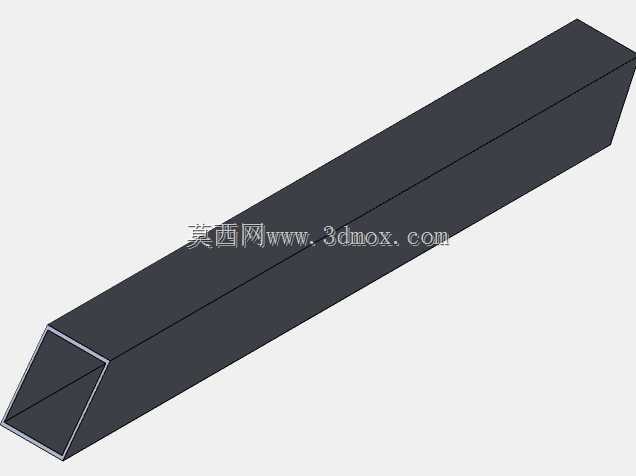

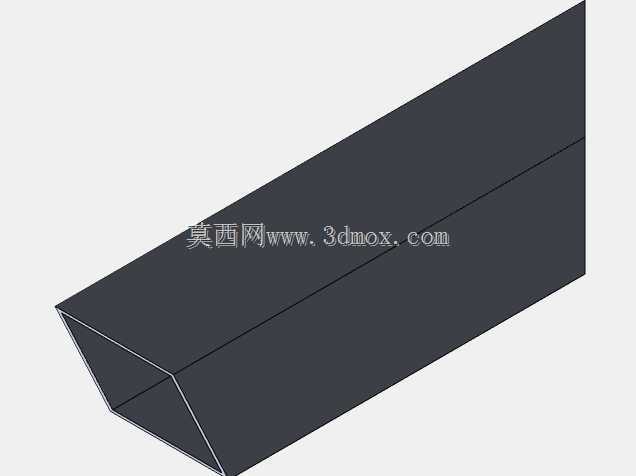

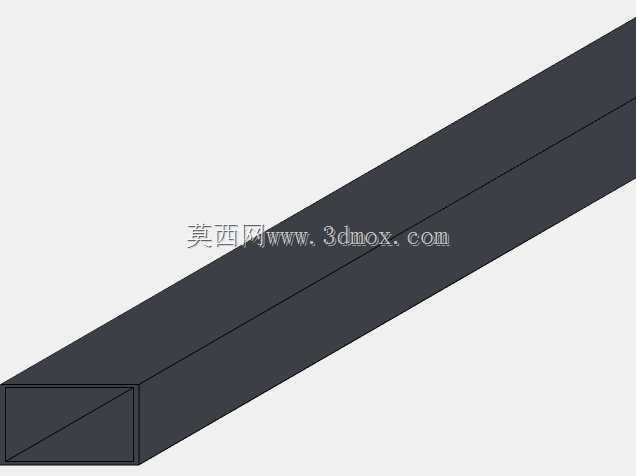

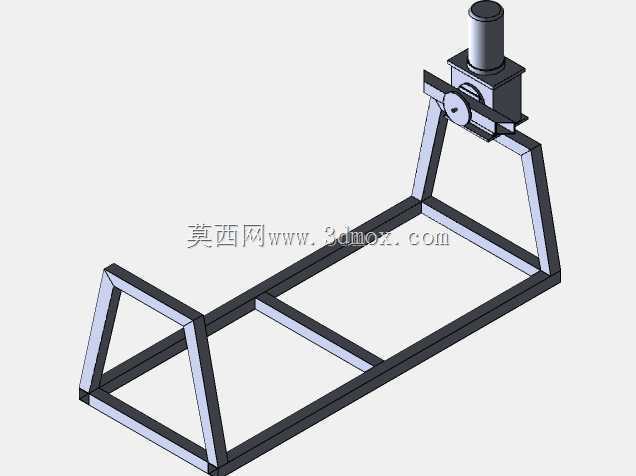

　　从功能划分看，设备主要由底架、斜撑框架、桶体夹持/承托部位、顶部驱动安装座、回转铰接部位和手动锁定构件组成。底部框架采用矩形管材拼焊成平面承托结构，四周边界向外展开，用来压低整机重心；上方斜撑不是单纯装饰件，而是承受搅拌扭矩和桶体偏载的主要传力路径。顶部立柱位置预留驱动单元接口，可安装电机、减速机构或搅拌轴支承件，搅拌轴从桶口区域伸入物料内部。桶体侧面通过铰接轴与机架相连，轴系位置尽量靠近桶体重心，这样翻转时操作力更小，也能避免桶体在倾转过程中产生明显冲击。

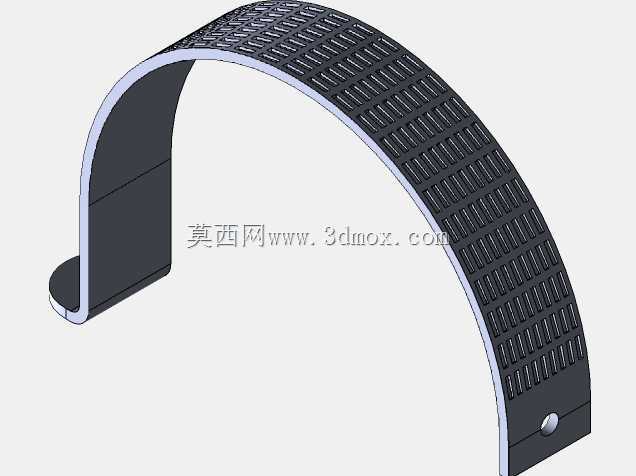

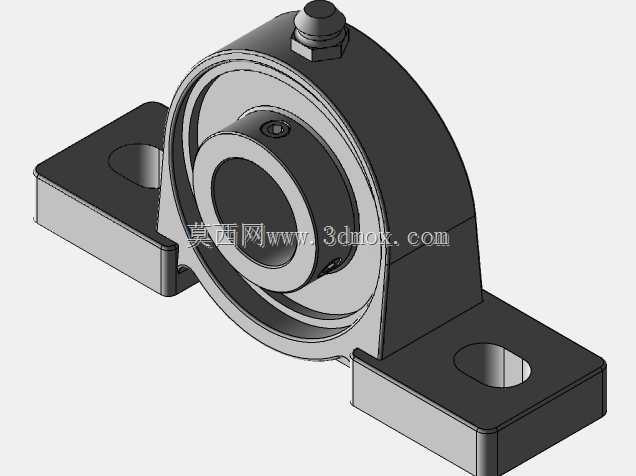

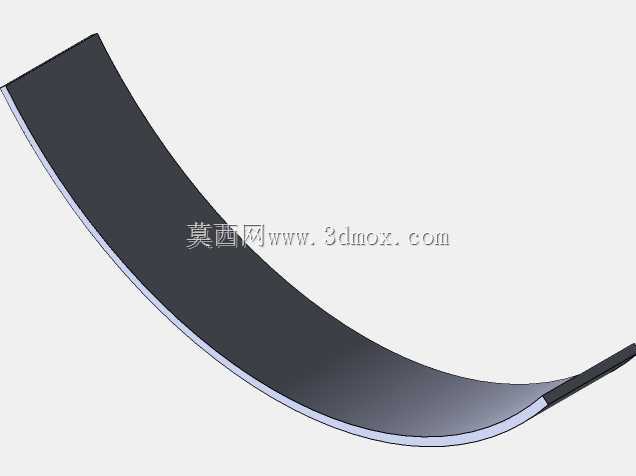

　　结构设计上，搅拌工况并不只考虑空载旋转。油漆具有黏度高、颜料易沉降的特点，启动瞬间桨叶会受到较大阻力，桶内物料流动时还会对桶壁形成侧向力。因此机架的两根斜向支腿与底框形成三角形稳定空间，铰接座附近需要加强板或加厚连接板，把扭矩传递到下方框架。桶体外部的环形加强筋既提高薄壁桶身刚度，也可作为抱箍、滚轮或定位件的安装参考。若用于频繁翻转，铰接轴应设置耐磨衬套，并在极限角度配置插销、卡槽或棘轮式限位，防止搅拌过程中桶体自行转动。

　　外形与安装边界方面，模型整体呈低矮框架式布局，长度方向主要由底框前后外伸尺寸决定，宽度方向需满足桶体直径加上两侧支撑及操作空间，高度方向则由桶体竖立状态和顶部驱动座共同决定。布置产线时，不能只按静态投影预留位置，还要校核桶体倾转时的扫掠空间：桶口、桶底和驱动部件在翻转路径上均可能超出底框轮廓，周围应保留检修与排料距离。地脚区域建议落在平整承重地面，若设备随工位移动，可在底框下方增设脚轮，但脚轮必须带制动，并复核搅拌振动时的稳定性。

　　三维建模时，可先按桶体直径、有效容积和驱动轴高度确定主参数，再建立底框中心线与回转轴中心线。管材框架适合用焊接件思路处理，关键交接处保留焊脚和加强板的真实尺寸；铰接部位要单独表达轴、衬套、支座和锁止件，避免把转动关系建成固定一体。桶体内部若需进一步细化，可增加桨叶、轴封、压盖和防溅结构；若仅用于整机布局，则外部接口、安装面和维护空间必须完整。对于选型人员，该结构的价值在于把搅拌、承托、翻转和排料集中在同一机架上，能够作为涂装辅助设备的详细设计基础，也可根据桶体规格改造成涂料、胶液或类似高黏度物料的混配装置。
