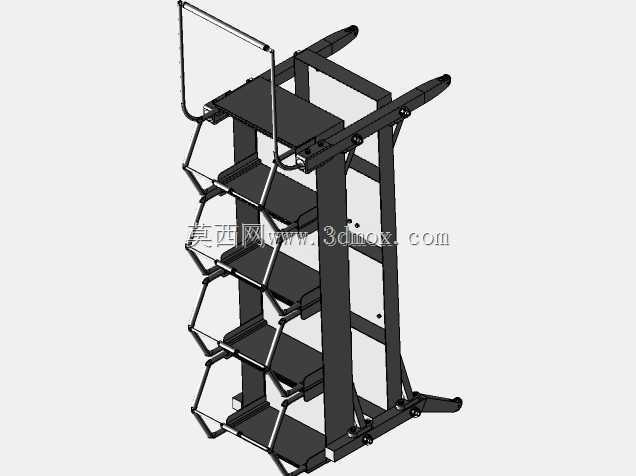

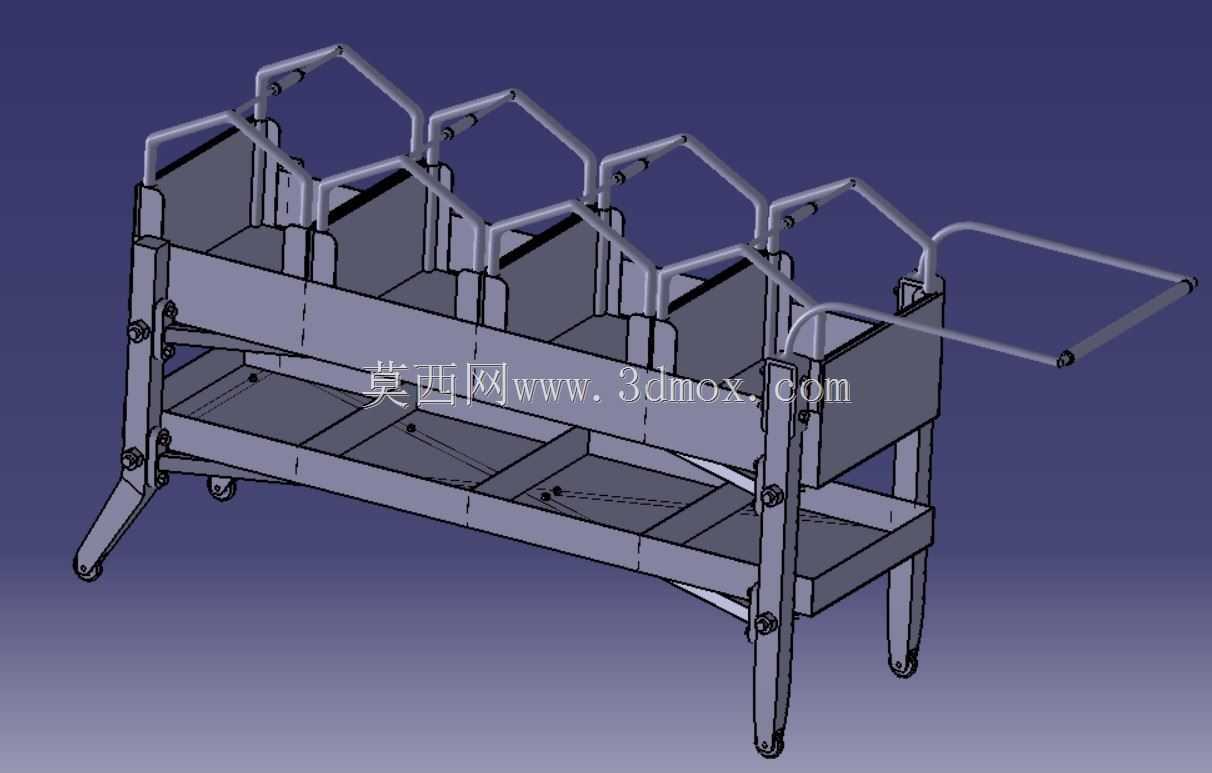

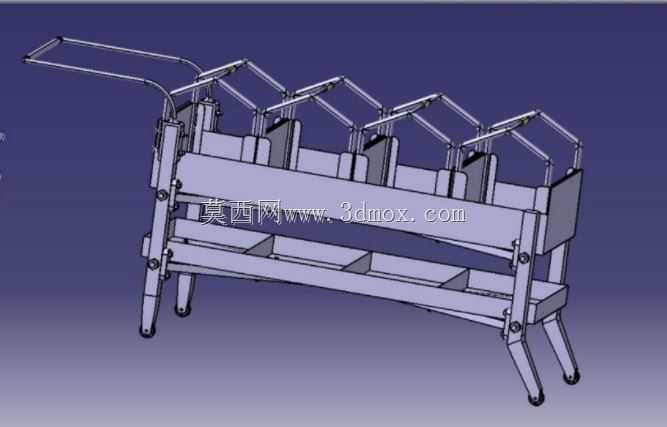

多隔层分载式齿轮箱转运手推车结构

　　这款手推车的结构设计完全围绕机加工车间内齿轮箱类重型零部件的工位间周转需求展开，区别于常规平板手推车的通用化承载逻辑，其核心设计点在于设置了4组独立可拆分的承载箱结构，每组承载箱的内轮廓尺寸完全匹配对应型号齿轮箱的外部安装边界，避免转运过程中工件发生滑移、磕碰，尤其适配经过精加工、齿面已做热处理的齿轮箱部件，这类工件一旦在转运中出现磕碰伤，会直接导致装配精度不达标，甚至造成齿面啮合异常、运行噪音超标的问题。从实际应用场景来看，这类手推车主要服务于齿轮箱加工产线的工序衔接环节，覆盖从热处理车间到机加工工位、从机加工终检区到装配线的短距离物料转运，相比通用平板推车，其独立分舱的设计可以让不同工序状态的齿轮箱实现分类盛放，

　　避免混放导致的工件错拿、状态混淆问题，额外设置的独立隔舱还可以配套放置装配所需的紧固件、定位销、工艺文件等辅助物料，无需额外携带工具盒，单次转运即可完成单批次工件及配套辅材的转移，减少车间内的无效往返动线。从结构设计思路来看，整车采用框架式焊接结构作为主承载基体，主框架采用矩形型钢拼接，在承载箱的安装支点位置做了局部加强筋处理，避免长期重载下出现框架变形，手推握把的高度设置符合人体工程学操作区间，握把延伸长度预留了操作人员的行走站位空间，避免推行过程中脚部与车体下部发生碰撞。底部支腿的倾斜角度经过受力校核，在满载状态下整车重心落在四轮支撑的边界范围内，即使在车间地面存在轻微坡度的场景下，也不会出现侧翻风险，

　　支腿末端的脚轮安装座采用可转动结构，其中两个前轮为万向轮、两个后轮为定向轮，兼顾转向灵活性与直行推行的稳定性，脚轮的额定载荷匹配单车载荷上限，轮面采用聚氨酯材质，既可以避免碾压车间地面的环氧涂层，也能在推行过程中降低震动传导，减少齿轮箱工件因路面颠簸受到的冲击。独立承载箱采用插拔式安装结构与主框架连接，每个承载箱可以单独从框架上取下，当需要将工件转运至不同高度的工位台时，可以直接将承载箱连同内部工件一起抬下放置在工位旁，无需反复从推车上搬抬重型工件，降低一线操作人员的劳动强度，承载箱内部设置有软性衬垫安装位，可根据所转运工件的外形更换不同厚度的缓冲衬垫，适配不同规格的齿轮箱类零部件。主框架的下部额外设置了一层置物隔层，

　　该隔层的承载面做了防滑处理，可以放置尺寸较大的配套工装或者包装辅料，充分利用车体的垂直空间，提升单次转运的物料装载量。从安装边界来看，整车的宽度尺寸适配车间内标准人行通道的宽度要求，可以顺利通过车间内的标准防火门、设备旁的预留检修通道，不会因为车体过宽影响正常通行，整车的长度尺寸控制在合理区间，转向时的回转半径较小，在设备排布密集的加工车间内也可以灵活转向，不会与周边设备发生刮碰。在结构细节处理上，所有框架的焊接位置都做了打磨去毛刺处理，避免操作人员在取放工件、推行过程中被尖锐边角划伤，承载箱与主框架的配合位置设置了定位销结构，当承载箱插入安装位后，定位销可以自动卡入限位孔，避免推行过程中承载箱从框架上滑落，提升使用过程中的安全性。握把位置做了防滑处理，即使操作人员手上沾有机油、切削液，也可以稳定握持推行，不会出现打滑脱手的问题。
