全向移动麦克纳姆轮结构设计

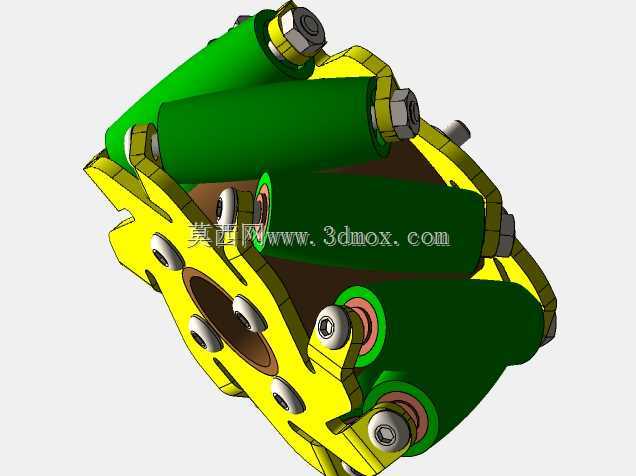

　　在智能仓储AGV、车间转运平台、服务机器人等需要窄空间灵活移动的设备场景中，常规转向轮的最小转弯半径始终是布局优化的核心阻碍，麦克纳姆轮的辊子偏置布局恰好能通过不同轮组的转速差合成任意方向的移动矢量，无需额外设置转向机构即可实现原地旋转、横移、斜向行进等动作，大幅降低移动设备对通行通道宽度的要求。这款轮组的主体采用辐板式轮毂结构，轮毂外缘沿周向均匀分布多组独立辊子安装位，每个辊子的轴线与轮毂主轴线呈固定夹角排布，辊子自身可绕自身轴线自由转动，当轮毂整体绕主轴线旋转时，辊子接触地面的部分会同时产生沿轮毂周向与辊子轴向的分速度，通过调整四个轮组的转速与转向配比，即可合成设备所需的任意方向移动速度。从结构细节来看，轮毂采用分体式拼接设计，

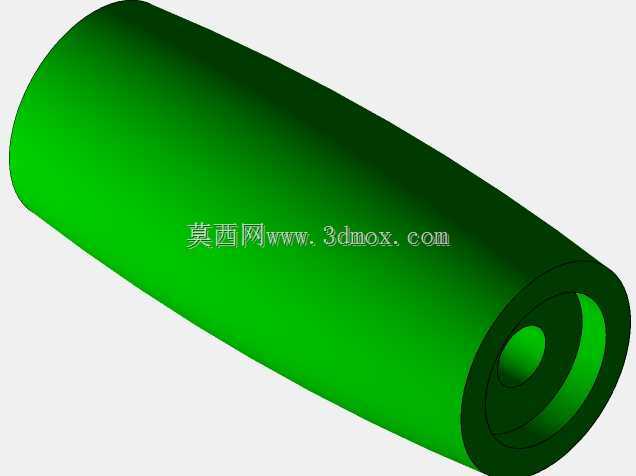

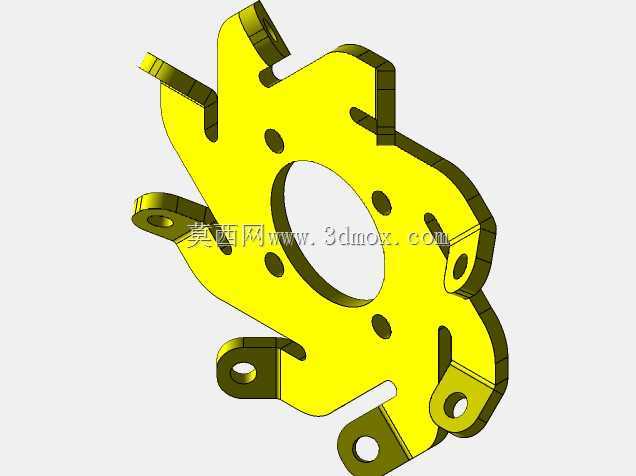

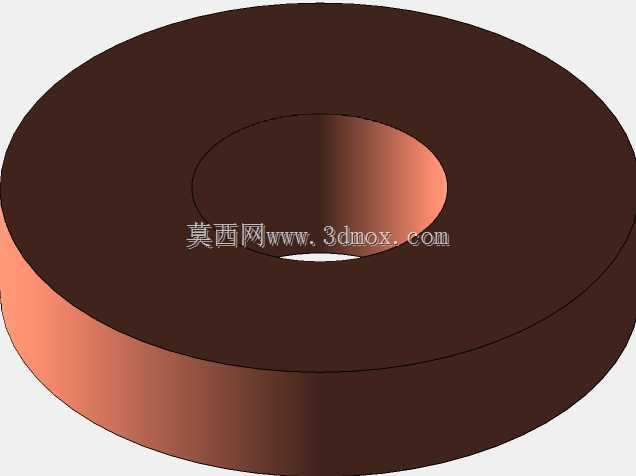

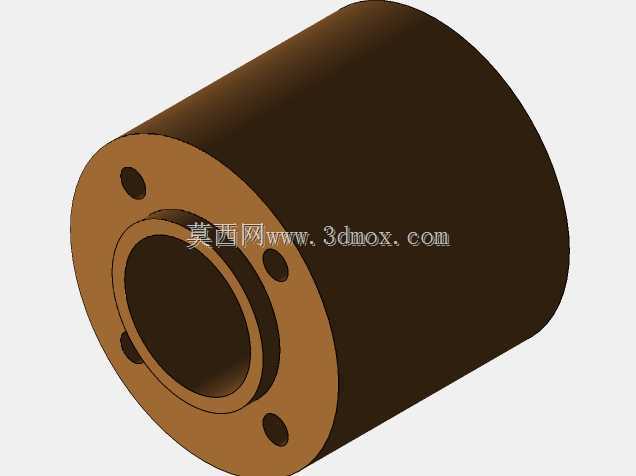

　　安装法兰位于轮毂中心，法兰面预留均匀分布的螺栓过孔，可直接与驱动电机输出轴端的连接法兰对接，安装时需保证轮组主轴线与设备安装基面平行，同时四个轮组的辊子偏置方向需按照X型或O型布局配对，避免出现速度合成偏差。辊子部分采用外包高摩擦系数弹性材质的设计，内部通过滚动轴承与安装芯轴连接，芯轴两端通过锁紧螺母固定在轮毂的安装支耳上，支耳与芯轴的配合面设置调整垫片，可根据装配需求微调辊子与轮毂的相对位置，保证所有辊子的外轮廓处于同一圆柱面上，避免行进过程中出现个别辊子悬空或受力过载的问题。轮组的整体安装边界需结合设备底盘高度确定，轮毂中心到安装基面的距离需匹配轮组半径与辊子压缩量的总和，底盘上的轮组安装位需预留足够的避让空间，

　　避免轮组旋转过程中与底盘结构件发生干涉，同时相邻辊子之间的间隙需控制在合理范围，防止行进过程中卡入杂物造成辊子卡滞。在实际选型应用中，单轮的额定载荷需根据设备总重与轮组受力分配计算，通常四个轮组的总载荷冗余量不低于设备总重的1.5倍，辊子的材质选择需匹配使用场景的地面条件，环氧地坪场景可选用中等硬度的聚氨酯材质，粗糙水泥地面则需选用硬度更高、耐磨性更好的辊子包胶。设计过程中需重点校核轮毂支耳的结构强度，尤其是辊子芯轴安装位置的受力情况，在设备满载急停或斜向受力时，支耳位置会承受较大的冲击载荷，需通过有限元分析优化支耳的过渡圆角与壁厚，避免出现应力集中导致的结构断裂。同时辊子的轴承选型需兼顾径向承载能力与转动灵活性，

　　密封结构需具备一定的防尘能力，适配车间多粉尘的使用环境，减少日常维护频次。轮组的装配过程需保证所有辊子的转动顺畅无卡滞，锁紧螺母需加装防松垫片，避免设备长时间运行后出现芯轴松动的问题，安装完成后需将轮组放置在标准平台上检测接触情况，确保至少有三个以上辊子同时接触平面，保证行进过程的稳定性，避免出现颠簸或速度波动。
