汽车悬架后立柱连接支撑结构

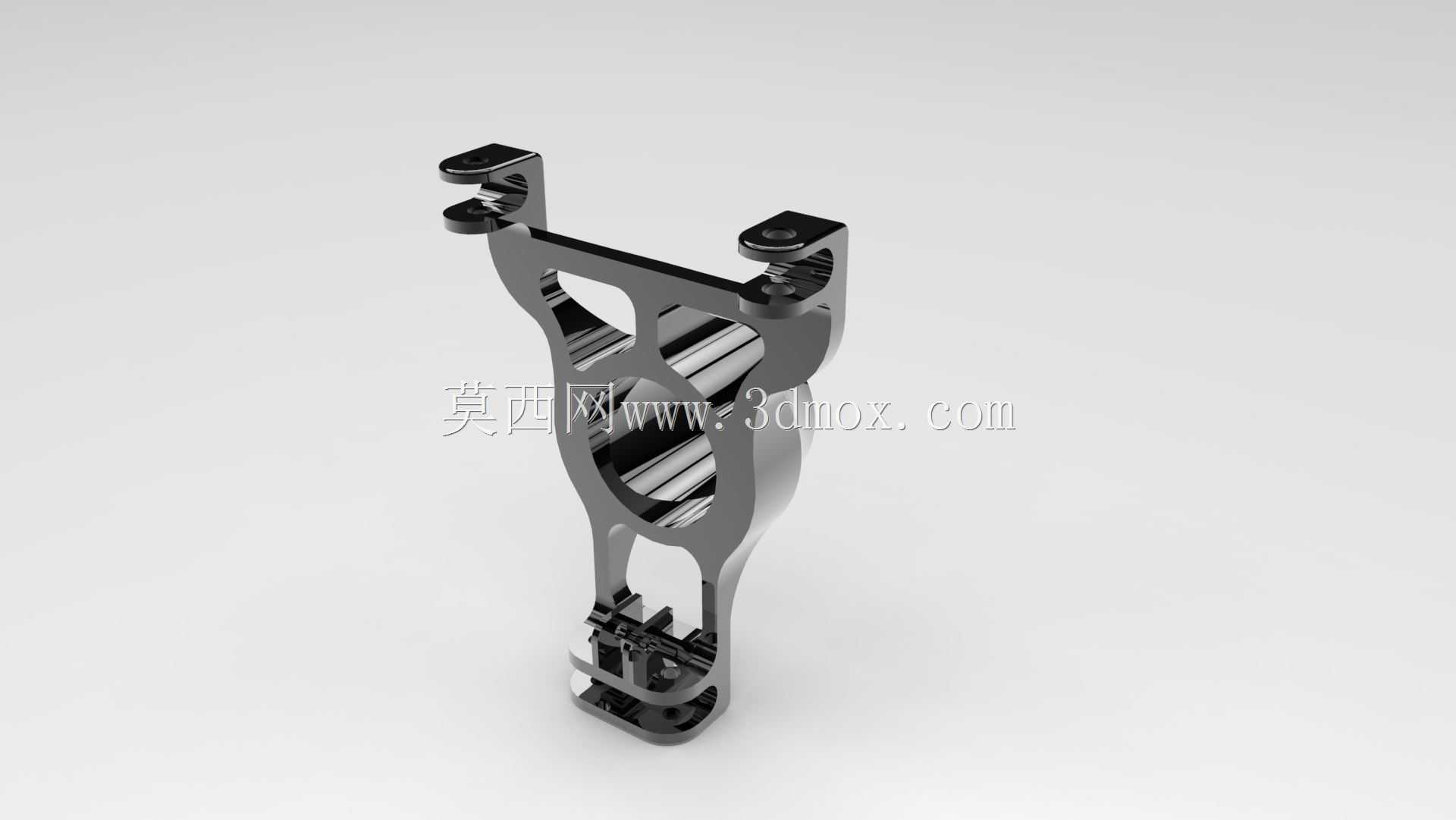

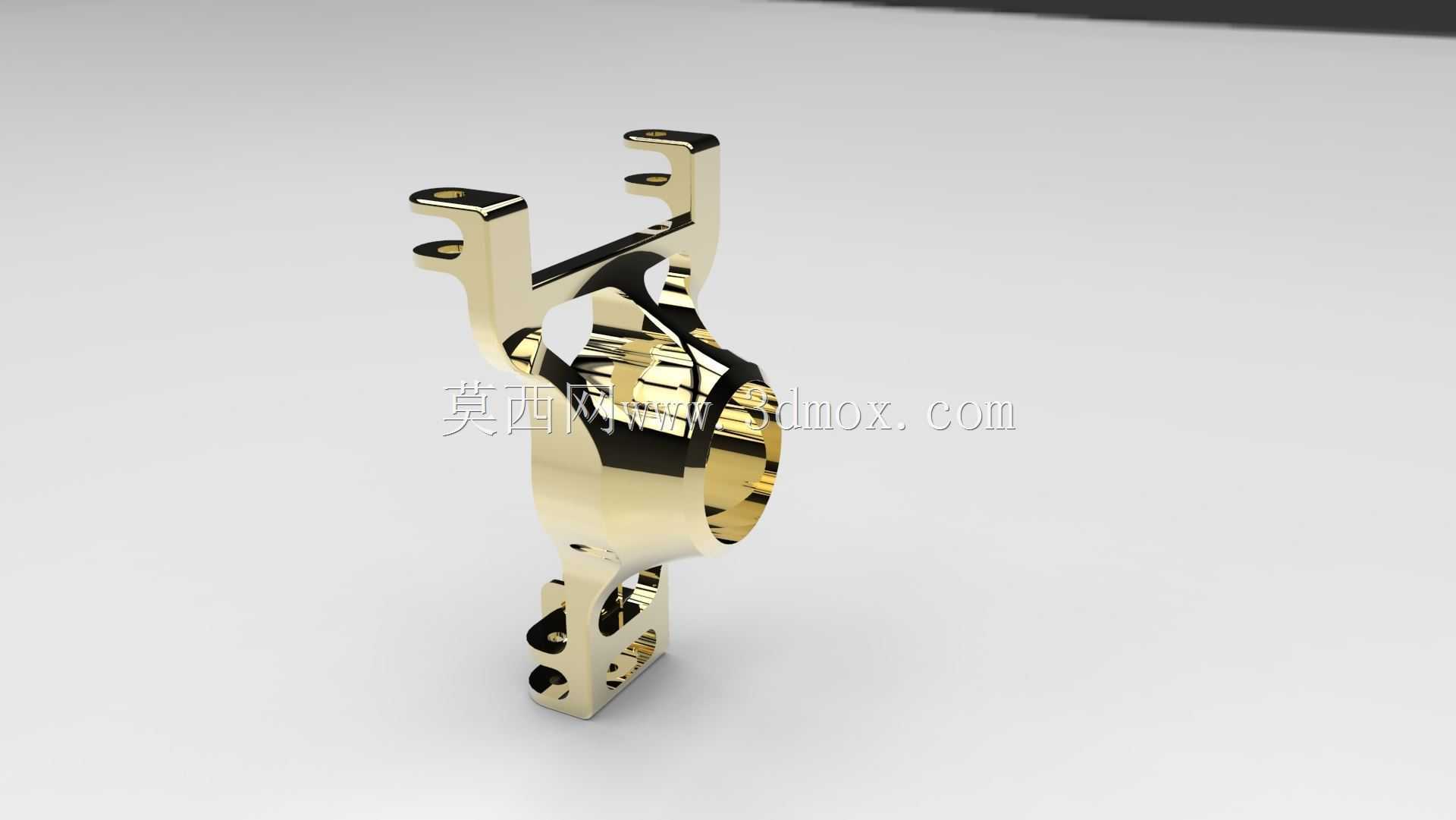

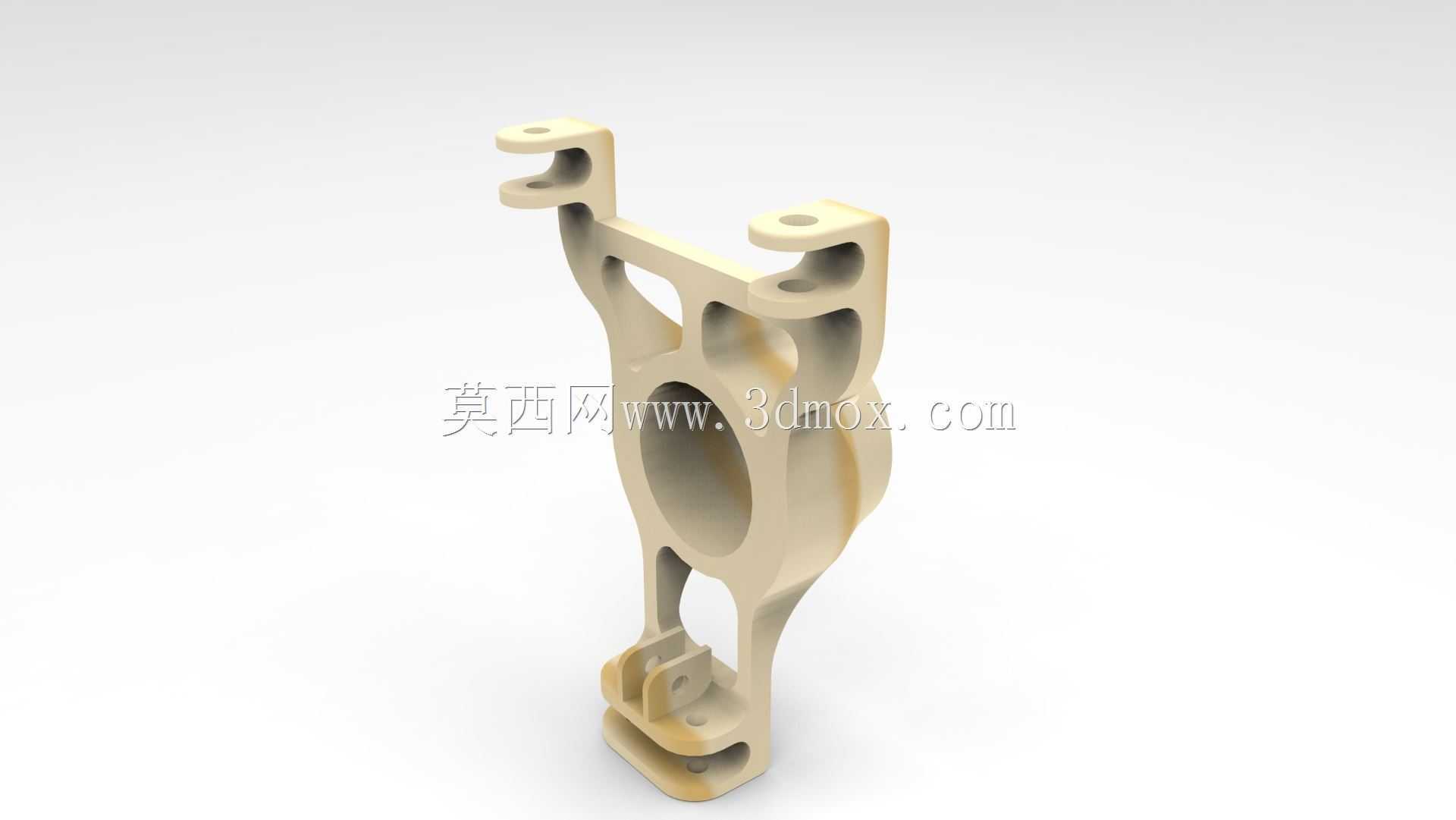

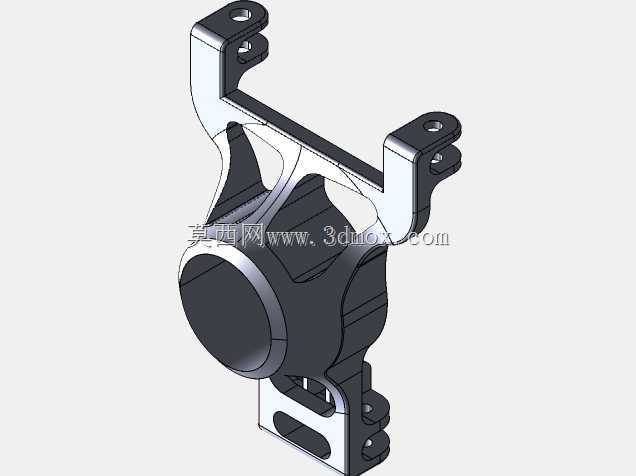

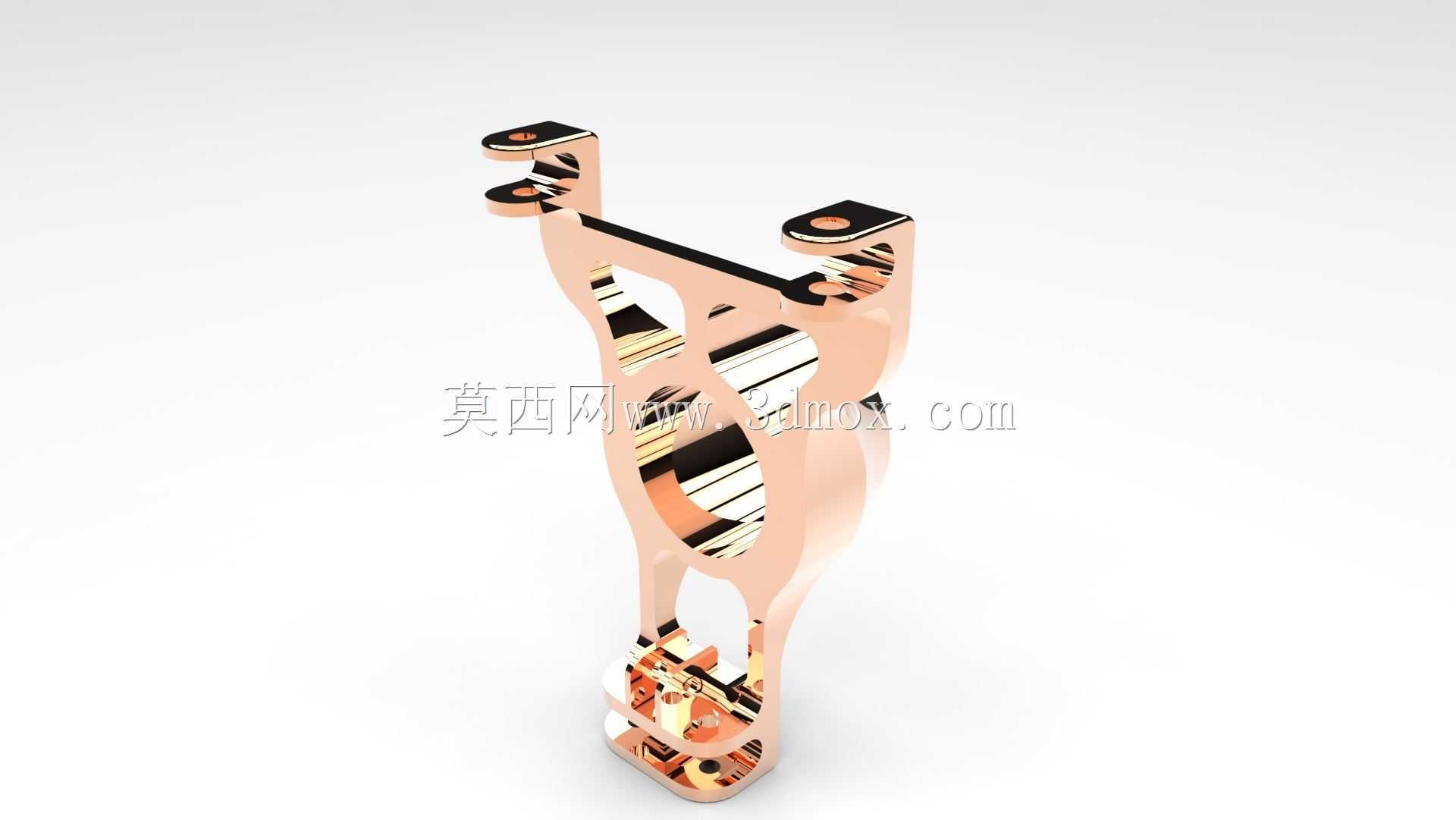

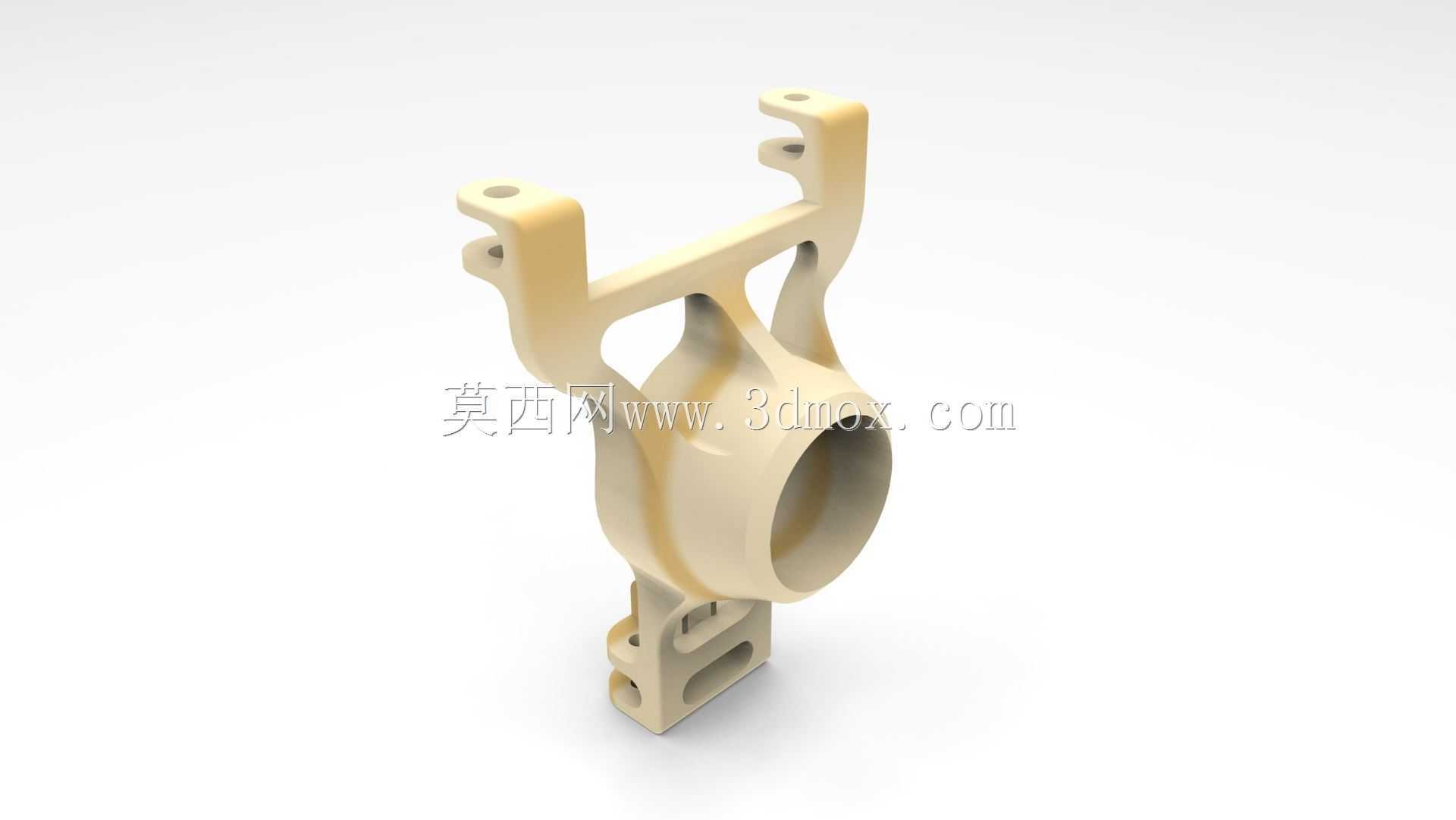

　　该结构件属于汽车底盘悬架系统的核心承载连接部件，主要应用于乘用车辆的后轮悬架装配环节，承担车轮与车身底盘之间的载荷传递、运动轨迹约束功能，在车辆行驶过程中，需要同时承受垂直方向的颠簸冲击、转向时的横向侧倾力、加减速工况下的纵向力矩，是保障车辆行驶稳定性与操控安全性的关键受力构件。从实际装车场景来看，该部件上端通过两处带衬套的安装孔位与车身副车架铰接固定，下端的筒状腔体用于套装减震器阻尼筒与螺旋弹簧的支撑基座，侧方伸出的带孔支耳则用于连接横向稳定杆连杆与下摆臂球头，多组安装位的空间角度经过反复校核，能够保证悬架跳动过程中各连杆运动无干涉，车轮定位参数始终保持在设计公差范围内。设计阶段首先围绕整车悬架的K&C特性指标展开，

　　先确定各安装硬点的空间坐标，再根据不同工况下的载荷谱计算各连接部位的受力极值，以此为依据设计各支臂的截面厚度与过渡圆角，避免应力集中导致的疲劳断裂问题。整体外形采用一体化铸造成型后机加工的工艺路线，主体筒状结构的内径与减震器筒身外径采用H7/f6的间隙配合公差，保证装配时减震器能够顺利滑入同时不会出现径向旷量；上端的两个安装孔位同轴度公差控制在0.05mm以内，确保与副车架连接后铰接点转动顺畅无卡滞；侧方支耳的安装孔端面与孔轴线垂直度公差不大于0.03mm，避免稳定杆连杆安装后出现附加弯矩加速衬套磨损。安装边界方面，该部件在整车底盘的布置位置需要预留足够的运动间隙，在悬架全行程跳动过程中，与周边的轮罩钣金、刹车管路、

　　线束的最小间隙不小于10mm，防止行驶过程中出现运动干涉磕碰；各安装螺栓的拧紧力矩按照性能等级严格设定，铰接部位的螺栓需要涂抹螺纹锁固胶防止松脱，同时配合橡胶衬套过滤路面传递的高频振动，提升车内乘坐舒适性。结构设计上特意在各支臂与主体筒身的连接位置设置了渐变式的过渡圆角，而非直角衔接，能够有效分散应力集中点的载荷，在台架疲劳测试中，该结构可以承受超过30万次的交变载荷循环而不出现裂纹，满足整车全生命周期的使用强度要求。表面处理采用电泳加喷粉的工艺，能够抵御底盘行驶过程中泥水、盐分的侵蚀，防腐年限不低于10年，适配各类复杂路况的使用需求。
