内燃机活塞连杆组件结构设计

　　在往复式内燃机的动力传递链路中，活塞连杆组件是承接燃烧做功、完成运动形式转换的核心运动部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这类组件广泛应用于车用汽油机、柴油机，小型通用动力机械，以及部分往复式压缩机、柱塞泵的动力端结构中，是动力类设备研发过程中必须重点校核的核心运动副组合。

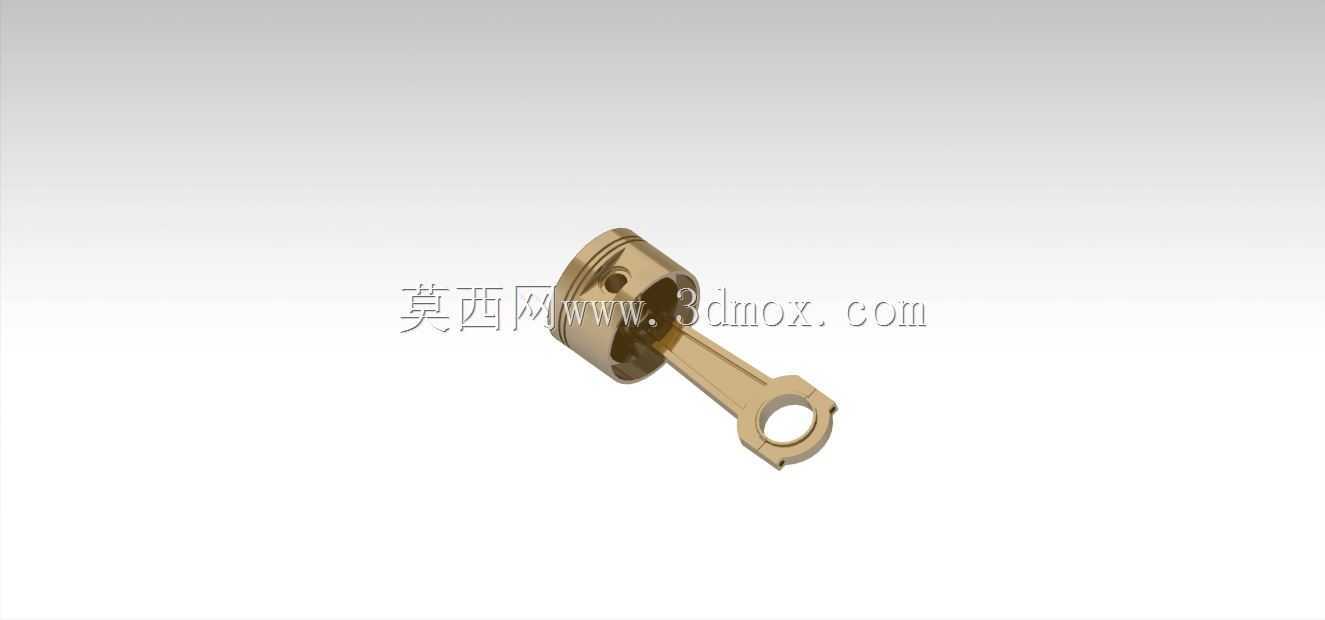

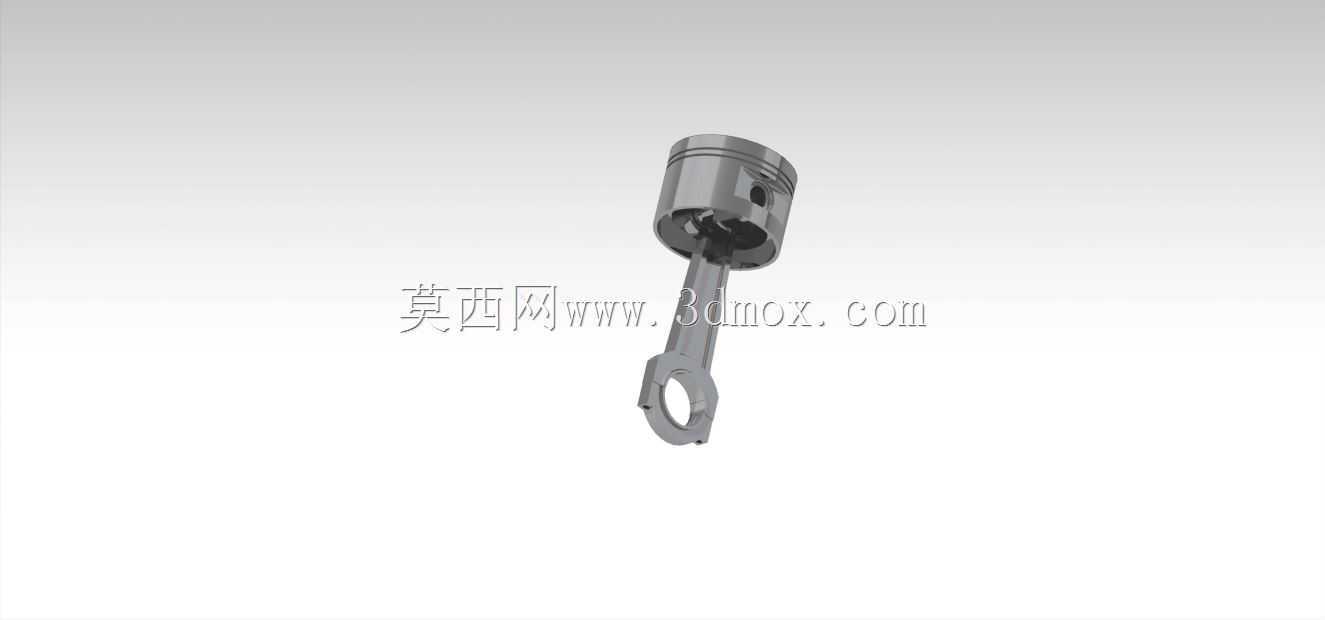

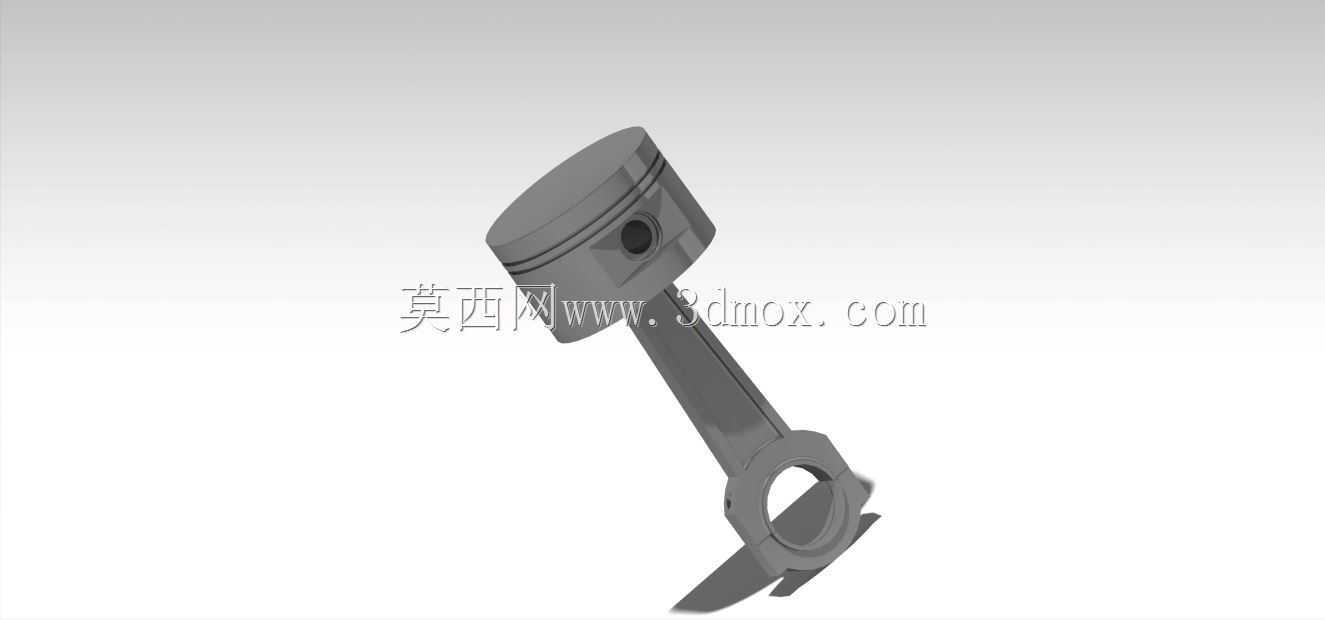

　　从实际工况来看，活塞头部直接接触燃烧室的高温高压燃气，工作过程中需要承受最高可达十余兆帕的爆发压力，同时伴随每秒十余次的往复交变载荷，因此活塞的头部环槽结构、裙部型线设计都需要匹配缸套的配合间隙，既要保证高温工况下的热膨胀余量，避免拉缸故障，又要控制往复运动的摆差，减少活塞敲缸带来的振动与噪声。本次设计的活塞采用整体式结构，头部设置三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱影响动力输出，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞销孔采用全浮式设计边界，销孔内部预留衬套安装位，工作过程中活塞销可在销孔与连杆小头衬套内自由转动，保证磨损均匀分布，延长部件使用寿命。

　　连杆作为连接活塞与曲轴的传力部件，需要将活塞承受的气体作用力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，因此杆身采用工字形截面设计，在保证足够的抗弯、抗扭强度的前提下，尽可能降低往复运动的质量，减少高速运转时的惯性力载荷。连杆小头设置活塞销安装孔，内部压装铜合金衬套，衬套内壁开设油槽，可通过连杆杆身的油道接入曲轴供给的压力润滑油，实现活塞销与衬套之间的流体润滑，降低摩擦磨损。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖连接，剖分面设计为平切口形式，匹配对应曲轴的连杆轴颈安装尺寸，安装时需要严格控制连杆螺栓的预紧力矩，避免螺栓松动或预紧力过大造成螺栓塑性变形。

　　在安装边界的尺寸匹配上，活塞的裙部直径需要与对应缸径保持严格的公差配合，常温下预留0.03-0.05mm的配合间隙，活塞环的开口间隙、侧隙、背隙都需要按照对应机型的装配要求设置，开口间隙过小会导致热态下环膨胀卡滞在缸套内，造成拉缸故障，间隙过大则会导致密封性能下降，燃气下窜量超标。连杆的大小头中心距是决定发动机压缩比的关键尺寸之一，设计与加工过程中需要严格控制中心距的尺寸公差，同时保证大小头孔的平行度、圆柱度要求，避免装配后出现活塞偏磨、连杆轴颈偏磨的异常磨损问题。连杆大头的轴瓦安装孔需要匹配对应轴瓦的过盈量要求，装配时轴瓦与孔的贴合面不得有杂质、凸起，保证轴瓦安装后均匀贴合，能够形成稳定的润滑油膜。

　　从设计思路层面，这类组件的建模过程需要优先保证各运动部件之间的运动间隙合理性，在三维装配环境下需要完成运动干涉检查，确认活塞运行到上止点、下止点位置时，活塞与气门、连杆与缸体下部、连杆大头与曲轴平衡块之间均无运动干涉，同时要校核活塞在上止点时的余隙高度，避免活塞碰撞气门造成顶气门故障。针对不同的动力输出需求，活塞的燃烧室凹坑形状、连杆的杆身截面尺寸都可以做对应调整，比如高转速机型会进一步降低活塞与连杆的整体质量，减少往复惯性力，大扭矩机型则会适当强化连杆杆身与大头的结构强度，提升部件的载荷承受能力。在实际的设备维护场景中，这类组件也是发动机大修时的重点检查部件，需要检测活塞的磨损量、环槽的磨损情况、连杆的弯曲扭曲变形量，超过磨损极限的部件需要及时更换，避免引发更严重的整机故障。
