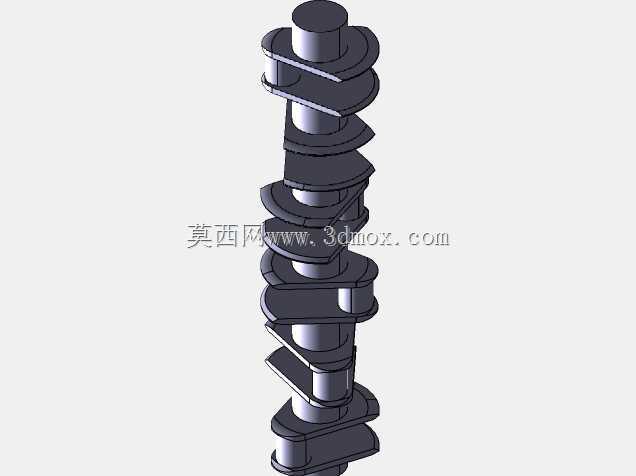

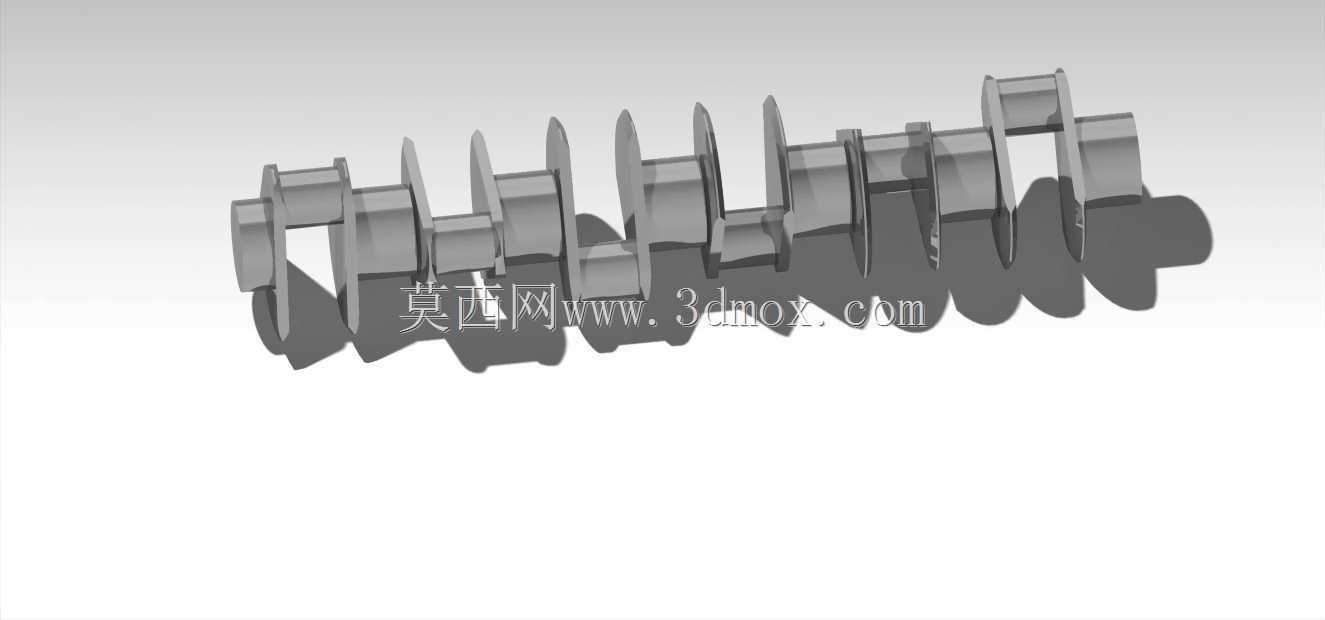

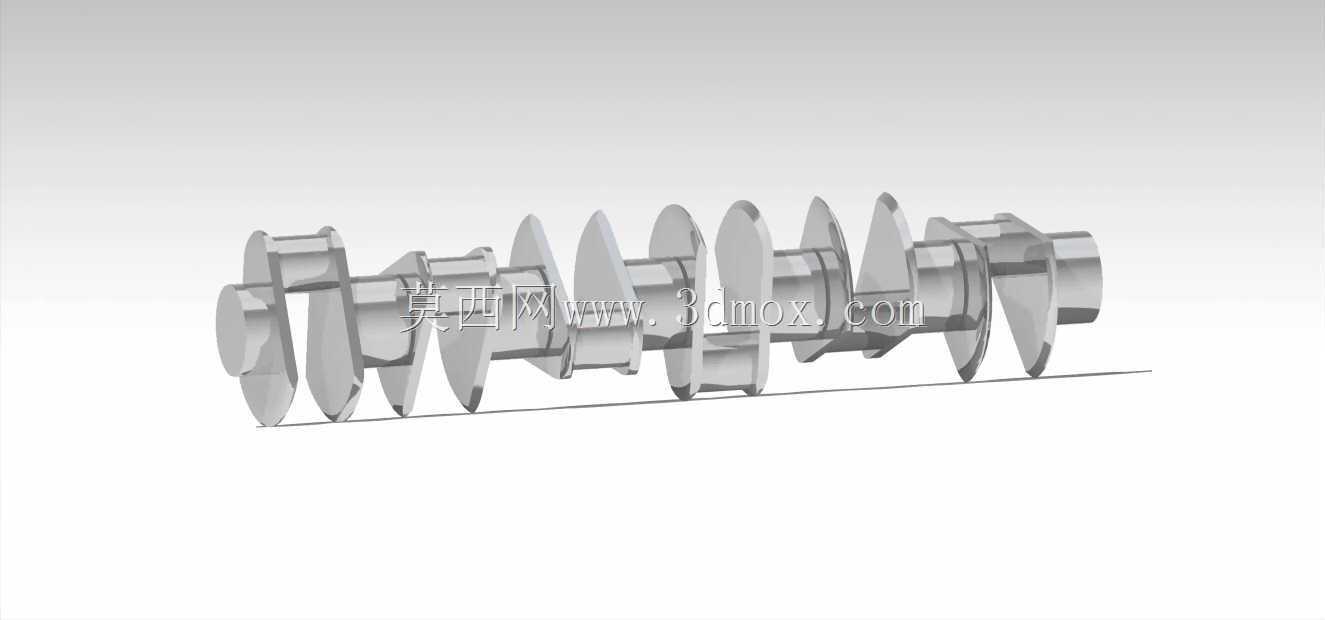

V型十二缸发动机曲轴结构设计

　　作为动力输出核心承载部件，这款V12曲轴的结构设计完全匹配大排量V型十二缸内燃机的做功时序要求，在豪华乘用车、高性能赛车、大型船舶辅机、固定式发电机组的动力单元中都有对应适配场景，其核心作用是将活塞连杆组传递的往复直线运动转化为旋转扭矩，向外输出动力同时驱动配气机构、机油泵、水泵等发动机附属组件正常运转。从结构布局来看，该曲轴采用全支承设计，相邻两个曲拐之间都设置有主轴颈，对应V型缸体两列气缸的夹角排布，六个连杆轴颈分两组呈120度夹角周向均匀分布，能够保证各缸做功间隔角均匀，让V12发动机的运转平顺性远优于直列六缸、V8等结构，有效降低高转速工况下的整机振动。设计过程中首先要匹配缸体的主轴承座安装孔位，主轴颈的直径、

　　轴向定位台阶的尺寸需要严格对应缸体主轴承盖的安装边界，主轴颈与连杆轴颈之间的曲柄臂采用椭圆形优化截面，在保证足够抗弯抗扭强度的前提下尽可能降低旋转质量，减少曲轴运转时的惯性力负载，每个连杆轴颈上都设计有独立的润滑油道孔，与主轴颈的主油道连通，压力机油能够通过曲轴内部的斜油道持续输送到连杆轴颈表面，为连杆大端轴承提供润滑与冷却，避免高负荷工况下出现轴瓦烧蚀故障。曲拐的排布逻辑完全遵循V12发动机的点火顺序，两列气缸的连杆分别对应安装在同一连杆轴颈上，错开的角度刚好抵消活塞往复运动产生的一阶、二阶惯性力，因此曲轴两端不需要加装额外的大尺寸平衡轴，仅靠曲柄臂上集成的平衡重块就能实现运转时的动平衡要求，平衡重的形状与重量经过反复迭代，

　　在铸造环节就直接成型，减少后续机加工的动平衡去重量。安装边界方面，曲轴前端的轴伸段设计有正时齿轮、皮带轮、扭转减振器的安装定位键槽与螺纹孔，后端的法兰盘用于固定飞轮与离合器组件，轴向定位采用翻边轴瓦结构，安装在中间位置的主轴颈处，能够控制曲轴的轴向窜动量在允许的公差范围内，避免运转过程中出现轴向窜动导致的齿轮偏磨、油封泄漏问题。在实际工程应用中，这类V12曲轴的材质通常采用高强度锻钢或者球墨铸铁，轴颈表面经过高频淬火处理提升硬度与耐磨性，圆角位置做滚压强化处理，避免应力集中导致的曲轴断裂故障，在建模过程中所有的油道孔倒角、轴颈过渡圆角、平衡重的减重槽都做了精确还原，能够直接用于后续的有限元强度分析、运动学仿真以及加工工艺编制，

　　对于从事大排量发动机研发、动力总成改装的结构设计人员来说，该模型能够直接作为方案设计阶段的参考基准，快速匹配对应的活塞、连杆、缸体等周边部件的尺寸参数，缩短动力单元的开发周期。不同于小排量发动机的曲轴结构，V12曲轴的长度更长，曲拐数量更多，对加工精度的要求也更高，建模时严格控制了各主轴颈的同轴度公差、连杆轴颈的位置度公差，保证虚拟装配时能够顺利装入缸体主轴承座，不会出现干涉问题，同时曲轴上的所有安装定位特征都按照实际加工要求做了还原，包括前端的油封轴颈表面粗糙度要求对应的结构、后端法兰盘的定位销孔位置，都和实际量产部件的参数保持一致，能够直接用于虚拟装配验证、干涉检查以及教学演示场景，帮助从业者理解大排量V型发动机曲轴的结构逻辑与设计要点。
