直立式传感安装固定金属支架结构

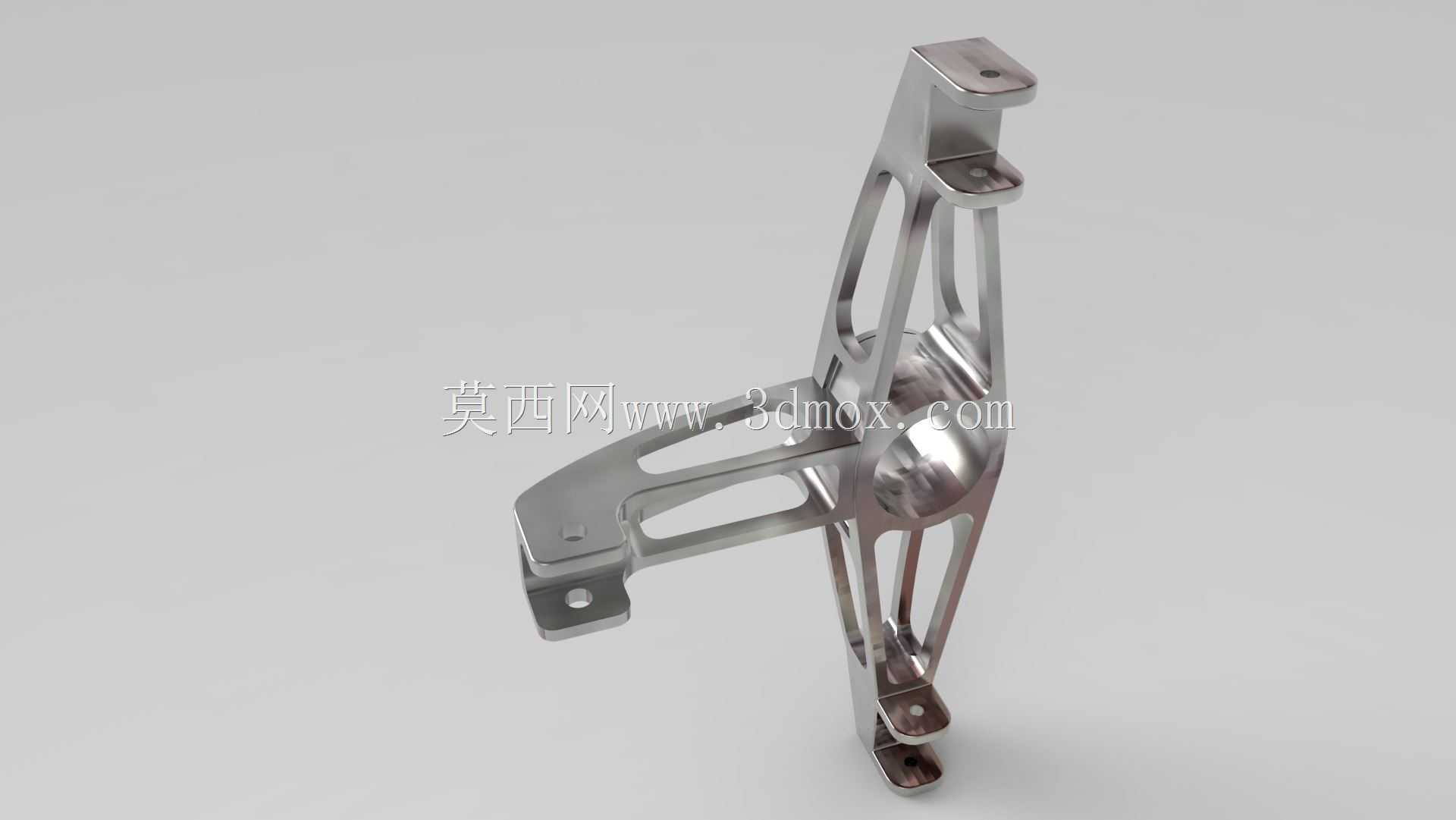

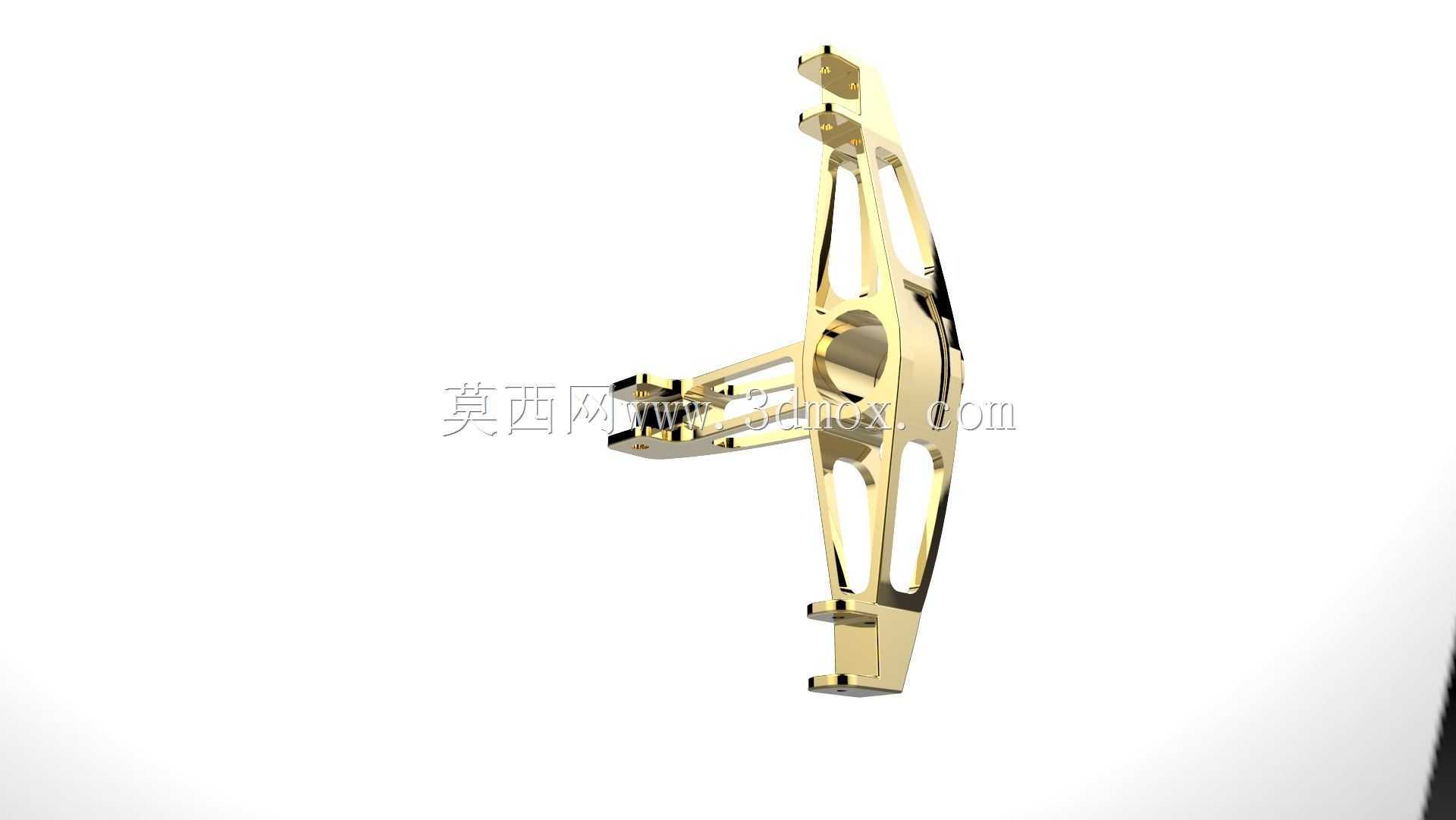

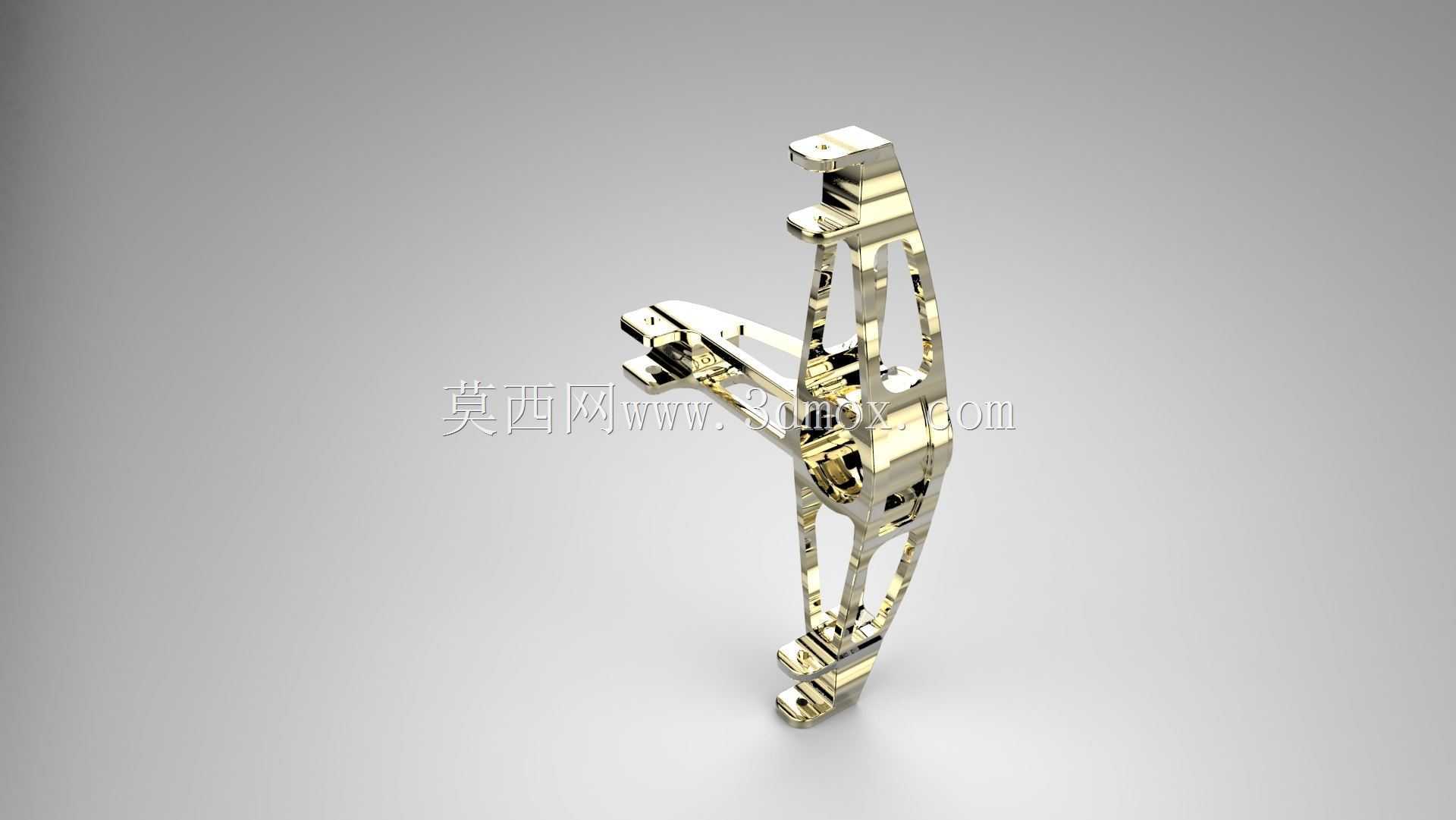

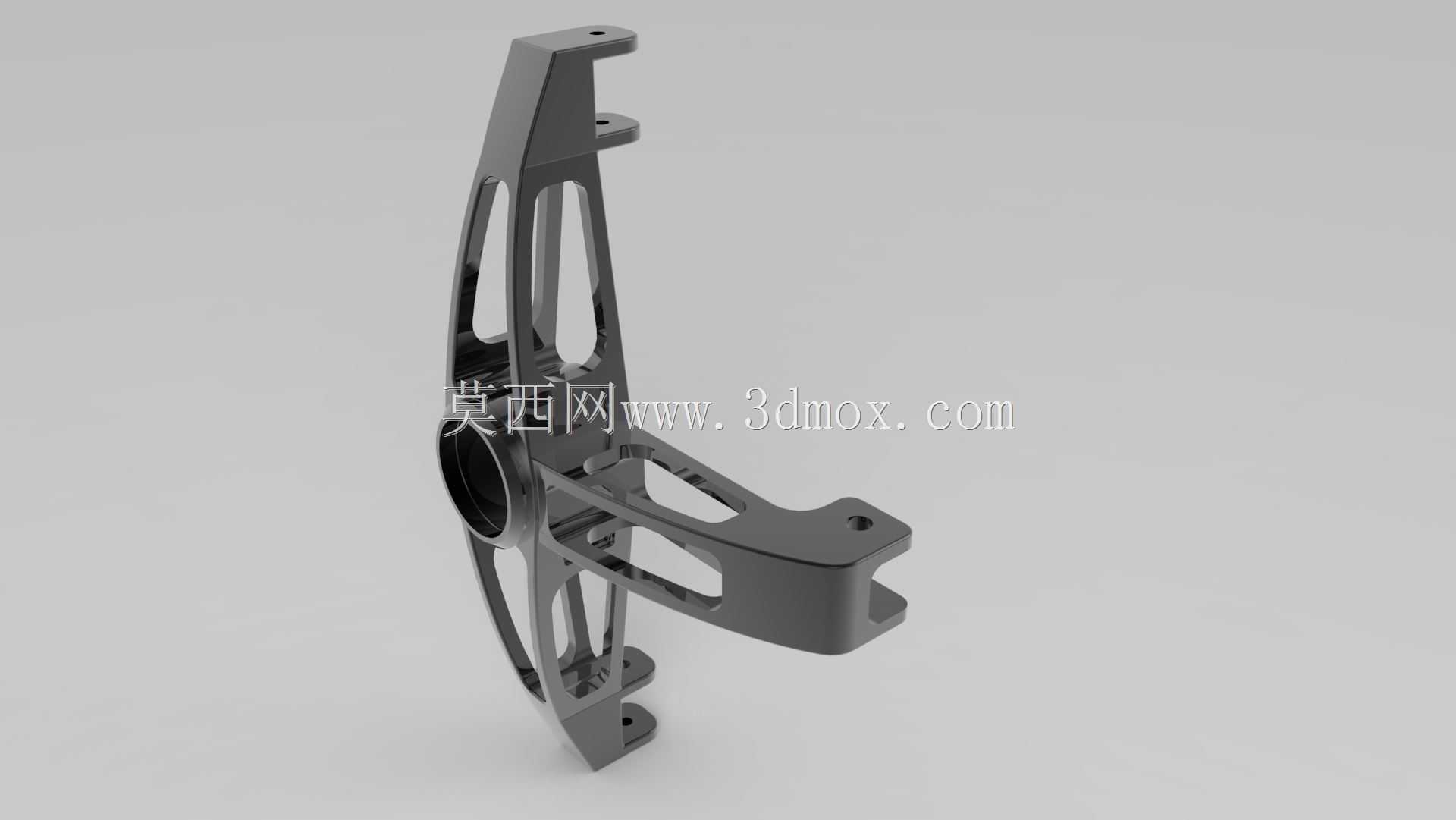

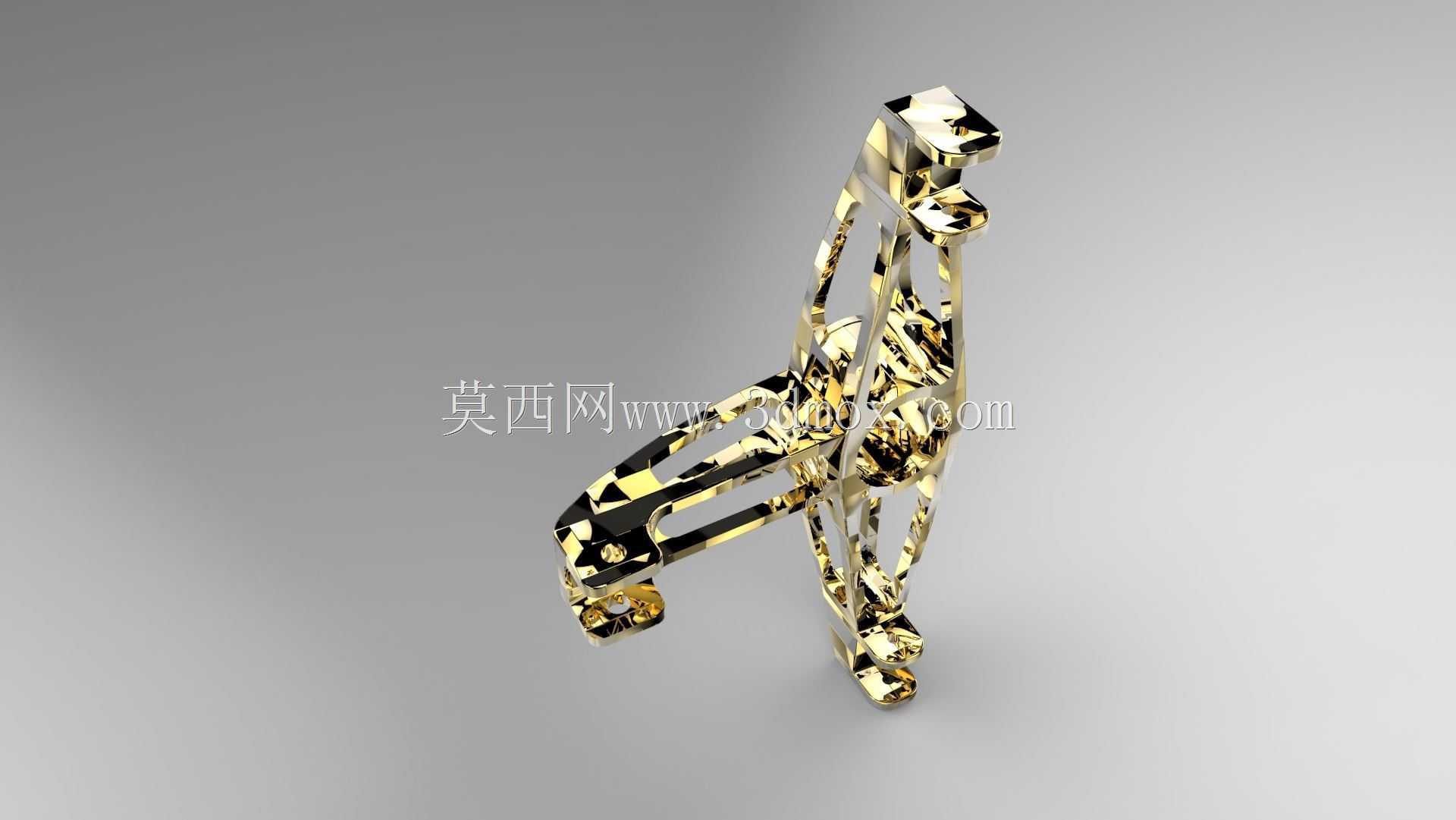

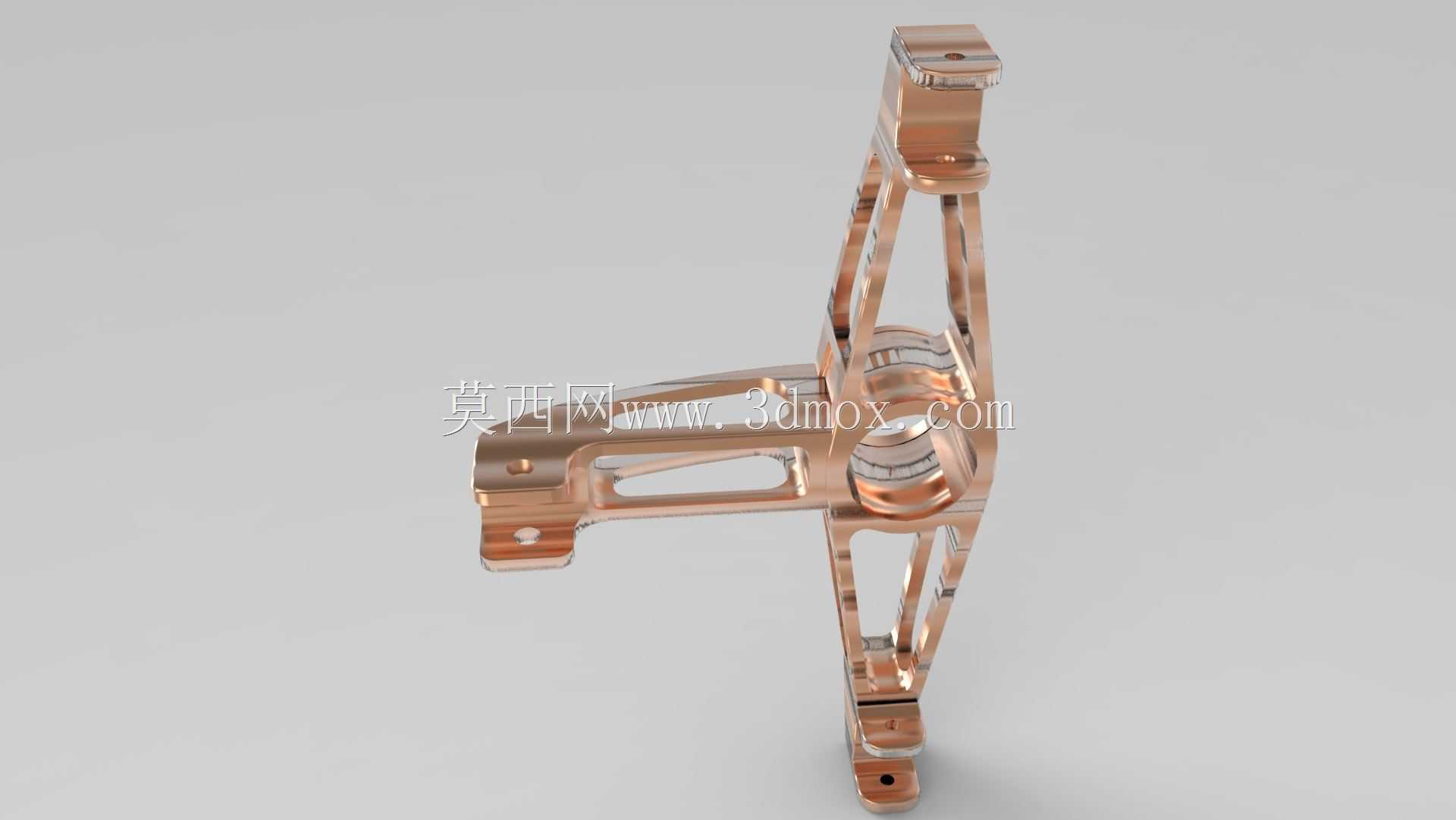

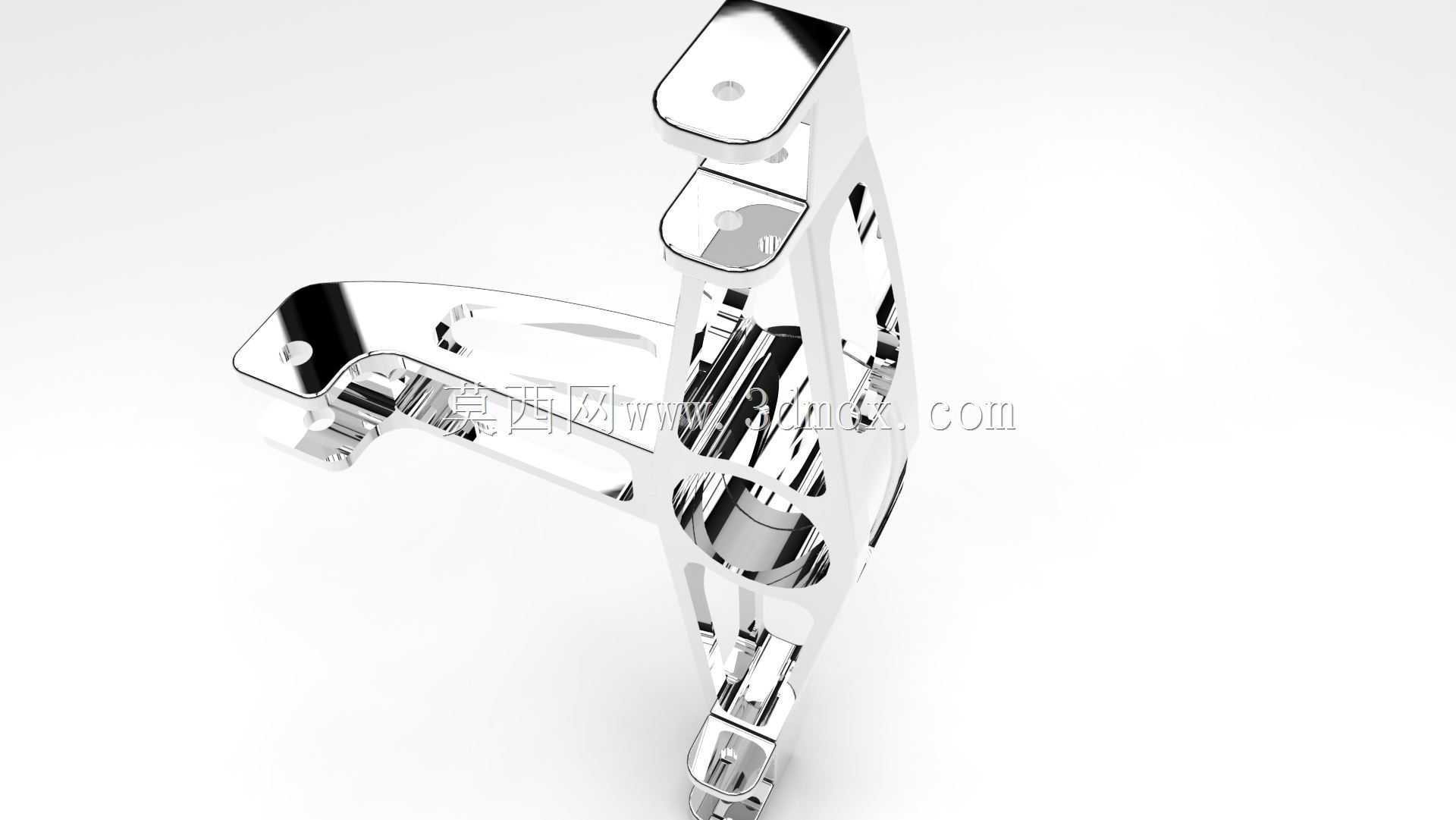

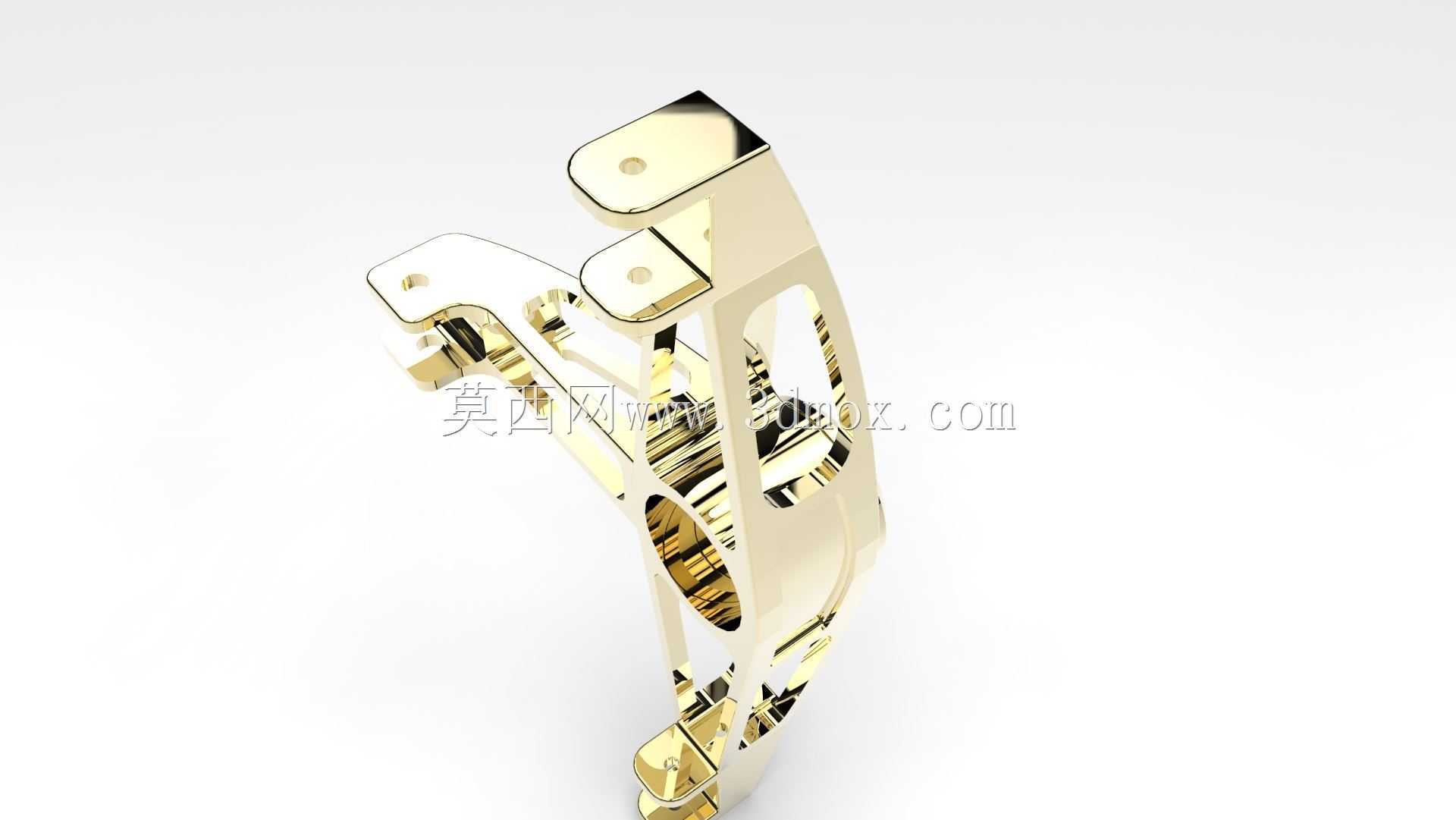

　　在工业传感检测场景中，传感单元的安装固定结构直接决定检测数据的稳定性，尤其是存在设备振动、工况位移的现场，支架的刚性、安装适配性会直接影响传感信号的采集精度。这款直立式固定支架，主要面向需要垂直布设传感元件的安装场景，可适配光电、接近、位移等多类柱式或块式传感单元的固定需求，在自动化产线工位检测、设备运行状态监测、实验台架数据采集等场景中均可使用。从结构设计来看，整体采用一体式弯折成型的金属基材，表面做光亮镀层处理，既提升了基材的防锈抗腐蚀能力，也能在洁净车间、普通工业车间等不同环境下长期使用，避免长期使用后锈蚀导致的安装位偏移。支架主体设置了三处带沉孔的安装平面，沉孔设计可让固定螺栓完全埋入支架平面内，

　　不会出现螺栓头凸起干涉传感单元安装的问题，三处安装位分别对应设备基面固定、传感主体锁紧、辅助定位三个功能，安装时可先通过底部两个对称的安装孔将支架固定在设备安装基面，再将传感单元卡入支架中部的镂空腔体，通过侧方的锁紧结构完成传感单元的固定，中部的镂空腔体并非单纯减重设计，腔体的内壁尺寸经过公差匹配，可对传感单元形成周向限位，避免设备运行过程中传感单元出现周向转动，导致检测点位偏移。支架的整体外形为直立式窄边结构，横向占用空间较小，在安装空间局促的设备侧壁、工装夹具侧边等位置也能完成布设，不会和周边的运动部件、管线产生干涉。安装边界方面，支架底部的两个安装孔孔距经过标准化设计，可适配工业现场常用的安装基面孔位，

　　不需要额外做打孔改造就能完成固定，支架上部的延伸结构可让传感单元的检测端伸出至指定检测高度，避免支架本体遮挡检测光路或检测面。设计过程中针对支架的受力做了针对性优化，在弯折位置做了圆弧过渡处理，避免直角弯折带来的应力集中问题，即使长期承受设备传递的振动载荷，也不会出现弯折处开裂、固定位变形的问题。支架侧面的开槽结构一方面可以减轻整体重量，另一方面也可作为传感单元线缆的走线通道，让线缆顺着支架内壁布设，避免线缆散乱被周边运动部件剐蹭。在实际使用中，这类直立支架可替代现场临时焊接、拼凑的固定结构，统一的安装尺寸可让同工位的传感单元安装高度、检测角度保持一致，大幅降低现场调试的时间成本，

　　也能避免临时固定结构长期使用后松动导致的检测失效问题。针对不同的安装需求，支架的固定孔位预留了微小的调节余量，安装时可在小范围内调整支架的固定位置，适配不同检测距离的要求，不需要重新加工安装孔。镀层的表面处理也让支架具备一定的抗擦拭、抗轻度油污能力，在有少量切削液、润滑油飞溅的机加工工位旁使用时，只需要定期擦拭表面即可维持外观整洁，不会出现表层脱落、基材锈蚀的问题。整体结构没有多余的冗余设计，每一处平面、开孔、弯折都对应实际安装使用的需求，没有为了外观增加不必要的结构，完全从工业现场实际使用的可靠性、安装便捷性出发完成结构设计，可直接用于各类需要直立布设传感单元的工业场景，也可作为非标设备设计中传感安装结构的参考方案，帮助结构设计人员快速完成传感固定部分的结构选型与适配。
