深沟球滚动轴承精密结构三维造型

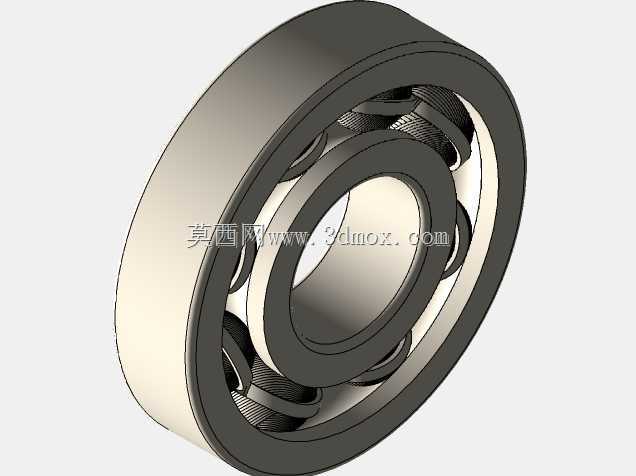

　　这套三维造型围绕径向支承场景中最常见的深沟球滚动轴承展开，完整呈现内圈、外圈、滚动体与保持架之间的装配关系。模型没有把轴承简化成一个带孔圆环，而是将滚道曲率、钢球排布、保持架兜孔和套圈台阶逐一拆开表达，便于在传动方案校核、轴系布置和设备拆装演示中直接观察内部承载路径。

　　从实际用途看，这类轴承主要用于降低轴颈与支座之间的旋转摩擦，同时把径向载荷传递到机座，并可承受一定比例的双向轴向载荷。电机端盖、泵轴支承、输送机辊筒、减速器输入输出轴、风机叶轮轴以及小型工装转轴中都能见到同类结构。选型时通常先根据轴径确定内孔边界，再核对外径与宽度是否落入轴承座孔的安装空间；轴肩和座孔挡肩不能过高，否则会贴合保持架或影响拆卸，也不能过低，否则套圈定位面不足，受载后容易出现微动滑移。

　　造型中内圈与外圈均设置连续弧形滚道，滚道半径略大于钢球半径，使接触区形成可控的椭圆面。这个细节决定了轴承在受载时并非点接触，而是通过微小弹性变形分散应力。钢球沿周向均匀分布，保持架将相邻滚动体隔开，避免球与球直接接触造成附加摩擦和发热。保持架兜孔留有间隙，既能约束钢球位置，又允许其在公转和自转过程中获得润滑脂流动空间。若在高速工况下使用，还需结合保持架材料、引导方式和润滑条件复核极限转速；在低速重载设备中，则更关注额定动载荷、静载荷以及配合过盈量。

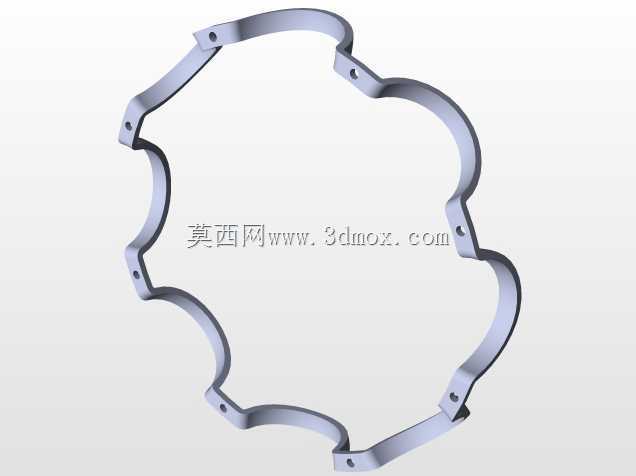

　　建模思路上，套圈部分适合采用回转特征生成主体，再对倒角、密封槽或挡边位置进行局部细化。滚动体可按节圆直径阵列，球心位于内外滚道之间的理论接触圆上。保持架不是装饰件，其波浪形或冲压式兜孔形态需要与钢球直径匹配，兜孔侧壁与球之间保留合理游隙。装配时应保证内圈随轴转动、外圈与座孔保持固定或随壳体游动的关系清晰；对于承受热伸长的长轴，常将一端轴承设计为轴向游动支承，此时外圈与座孔配合不能锁死。

　　安装边界方面，轴承宽度决定了轴上定位套筒、端盖和密封圈的轴向排布；外圈外径影响轴承座镗孔尺寸，内孔则与轴颈形成基孔制配合。旋转圈通常选择较紧配合，静止圈可略松，以便装配和补偿热变形。模型剖切后能够直观看到钢球与滚道的接触位置，也能展示润滑脂在套圈、保持架和滚动体之间的留存区域。对于设备维护场景，这种结构表达还可用于说明拆装方向：敲击力应作用在过盈配合的套圈上，不能通过滚动体传递装配力，否则会在滚道表面压出伤痕。

　　在轴系设计中，轴承虽属于标准件，却直接影响回转精度、噪声、温升和寿命。将内部结构完整建出，有助于工程师判断相邻零件是否干涉、密封件是否有布置位置、润滑通道是否合理，以及端盖压紧量是否会改变轴承游隙。整体造型以真实滚动轴承的几何关系为基础，兼顾外观展示与结构解析，适合用于机械传动教学、设备轴系设计校核和通用零部件装配演示。
