水力驱动谷物研磨水磨结构设计

　　这套水磨结构围绕传统水力谷物研磨场景搭建，整体由研磨磨盘组件、传动立轴、水轮驱动端三个核心部分组成，适配山区溪流、引水渠旁的小型粮食加工点位，无需外接电力即可完成谷物脱壳、粉料研磨作业，在小型农产品初加工、传统粮油作坊场景中实用性很强。

　　从安装边界来看，整套装置沿竖向排布，下部水轮完全浸没在引水槽的冲击水流区域，上部磨盘座落在作坊的平整石质或混凝土安装台面上，台面预留对应轴孔供传动立轴贯穿，轴向总高度可根据引水落差灵活调整，水轮径向尺寸匹配水渠过流宽度，安装时水轮叶片迎向水流冲击方向，两侧预留足够的检修空间，避免运转时剐蹭水渠侧壁。

　　功能逻辑上，水流冲击下部水轮的勺状叶片产生扭矩，通过贯穿的立轴将动力传递到上部动磨盘，动磨盘与固定在台座上的静磨盘形成研磨副，谷物从磨盘中心的进料孔送入，在两块磨盘的贴合面之间受挤压、剪切作用被逐步研磨，粉料从磨盘边缘的出料间隙自然排出，整套传动链路没有额外减速构件，依靠水流自身的流速与水轮直径匹配磨盘所需的工作转速，结构极简，日常维护仅需定期检查轴段的磨损与磨盘齿面的损耗情况。

　　设计过程中首先确定研磨副的核心参数：磨盘采用圆柱块体造型，端面开设渐进式研磨齿纹，进料端齿槽较宽、出料端齿隙收窄，保证谷物逐步被粉碎，不会出现大块物料卡滞的问题。动磨盘中心开设轴孔，与传动立轴采用键连接传递扭矩，静磨盘则通过台座上的定位止口完全固定，工作时不发生转动。下部水轮采用周向均布的勺形斗叶结构，斗叶的曲面造型顺着水流冲击方向做导流优化，尽可能将水流的动能转化为水轮的旋转扭矩，斗叶沿轮盘周向均匀排布，保证水轮运转时扭矩输出平稳，避免转速波动导致研磨粒度不均。

　　建模时需要重点关注传动链路的装配约束关系：立轴下段与水轮轮毂的配合需要设置周向固定约束，保证水轮转动时可以带动轴体同步旋转，立轴上段与动磨盘的轴孔同样设置周向传动配合，轴的中间段穿过台座的预留孔位，孔内可加装简易滑动轴套来承受径向载荷，抵消水轮运转时水流带来的侧向冲击力。当前结构在装配验证时容易出现轴体与两个转动件的运动约束不联动的问题，本质是建模过程中转动副的层级关系没有梳理清晰：水轮、立轴、动磨盘三个零件应当作为同一个转动组件，绕同一根竖向轴线旋转，静磨盘与台座设置为固定约束，如果出现轴不随水轮同步转动的情况，需要检查零件之间的连接约束是否误设为独立运动，同时确认轴段与轮毂的配合面没有添加多余的干涉限制。

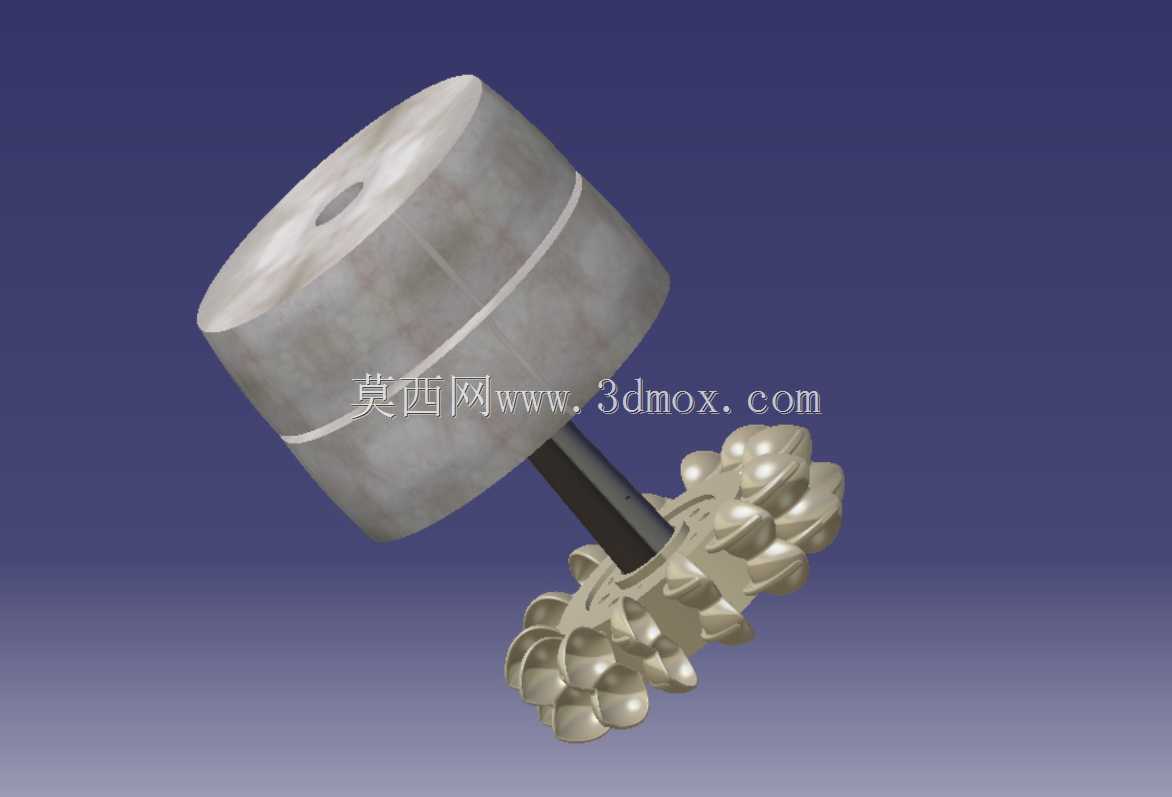

　　外形细节上，上部磨盘做了加厚圆柱设计，自身重量可以提供研磨所需的轴向压力，不需要额外增设加压结构，磨盘侧壁的环形凹槽既可以作为吊装搬运的卡位，也能在工作时阻挡研磨后的粉料向外飞溅。下部水轮的斗叶边缘做了圆弧过渡，避免水流冲击时产生应力集中，轮盘中心的轮毂加厚设计，提升与立轴配合段的结构强度，长期承受扭矩冲击也不容易出现轮毂开裂的问题。

　　实际选型布置时，可根据引水渠的水流量与落差调整水轮直径：落差较小、水流平缓的点位适当加大水轮直径，提升扭矩输出；水流流速较高的点位可缩小水轮直径，避免磨盘转速过高导致研磨温度上升、谷物粉料品质受影响。磨盘的直径则对应日常加工的产能需求，小直径磨盘适配家庭式小批量加工，大直径磨盘可支撑作坊级的连续作业，整套结构没有复杂的精密构件，普通机加工或者传统石作工艺都可以完成制作，适配乡村分散式农产品加工的使用需求。
