51217双向推力滚子轴承精密结构

　　推力轴承在机械传动系统里承担的角色很明确：当转轴存在较大轴向载荷、径向约束由其他轴承完成时，推力轴承专门把沿轴线方向的力传递到机座或箱体上。51217这一规格常见于立式泵、减速箱输出端、压力机构滑块导向、起重卷扬限位座以及低速重载回转工位，它不适合作为主要径向支承，却能在轴向压紧、顶升、翻转和往复承载场景中提供稳定的接触面。

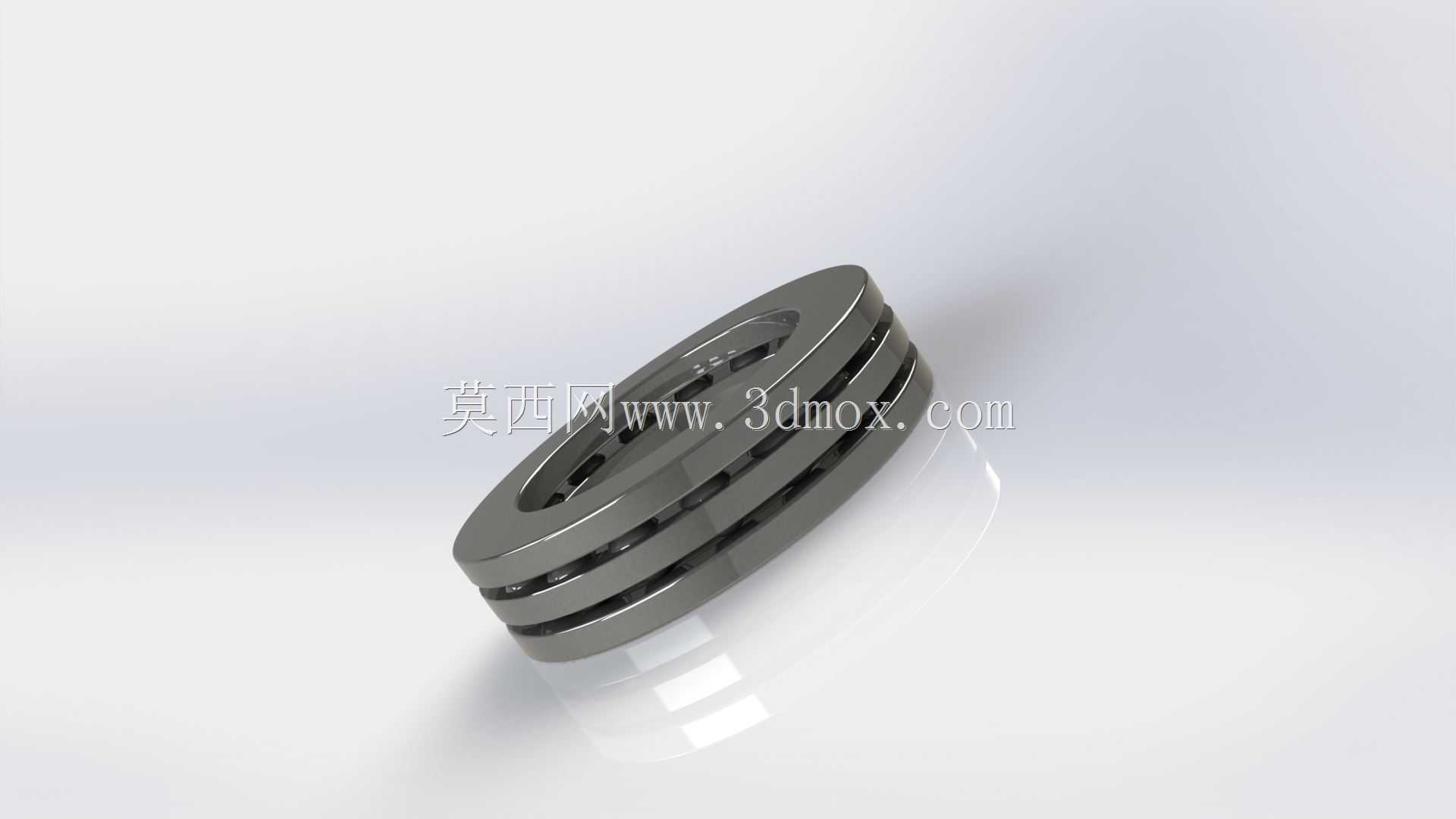

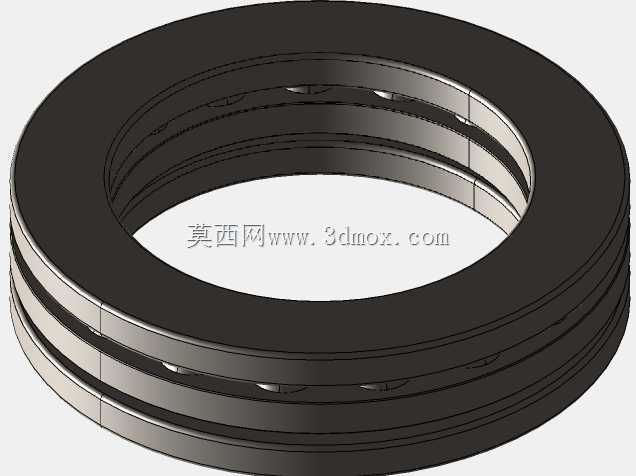

　　从结构上看，该类推力轴承由轴圈、座圈、滚动体和保持架组成。轴圈与旋转轴配合，内孔尺寸按轴径选取；座圈与箱体或支承座接触，外径通常略大于轴圈，用于把载荷扩散到安装平面。滚动体沿圆周均匀排布，保持架将其分隔，避免相邻滚子在运转中相互摩擦。模型中可以看到多层环形轮廓和滚道边界，这些特征对应实际零件的垫圈厚度、滚道倒角、外径台阶以及保持架窗口。

　　建模时先确定轴承的公称尺寸链，再围绕轴线建立回转特征。轴圈和座圈都属于轴对称零件，适合用旋转切除或旋转凸台生成主体；滚道面不是简单平面，需要按接触角和曲率关系建立截面轮廓，保证滚动体与滚道之间为点接触或线接触的合理形态。滚动体按圆周阵列布置，阵列数量直接影响承载能力和保持架节距。保持架不能只做外观包覆，应体现兜孔或分隔结构，因为在装配校核中，保持架与滚动体之间的间隙、与内外垫圈之间的避让空间都会影响实际运转。

　　安装边界方面，推力轴承对支承面的平面度和垂直度较敏感。若座圈底面贴合不均，轴向载荷会集中在局部滚道，造成滚子偏载、温升升高和早期点蚀。设计安装座时，应在轴承外径附近保留连续支承环面，避免只用几颗螺栓附近的局部区域承压；轴肩高度也要控制，既要挡住轴圈内孔，又不能干涉滚动体和保持架运动。对于立式安装工况，轴承自重和轴系重量可能全部落在推力滚道上，润滑脂留存空间比卧式布置更重要，模型中垫圈之间的环形间隙可作为润滑腔和散热边界来理解。

　　在设备用途上，这类轴承往往出现在需要承受单向或双向轴向力的位置。比如立式搅拌设备中，叶轮产生的流体反力沿主轴向上或向下传递，推力轴承把该载荷导入机架；液压压力机的滑块附近，推力垫圈可承受压装反力并保持回转部件居中；起重回转机构中，它与径向轴承组合使用，分别约束不同方向的载荷。选型时不能只看额定轴向载荷，还要核算最小轴向载荷、转速限制、润滑条件和安装对中情况。低速重载下，滚道接触应力是核心；较高转速下，则需关注滚动体离心效应、保持架稳定性和油脂搅动发热。

　　外形尺寸建模应服务于装配检查。内孔要与轴的配合段一致，外径要落入轴承座孔或支承凹面内，总厚度决定轴系轴向定位尺寸。垫圈两侧的倒角不仅是装配引导特征，也能减少锐边应力集中；滚道边缘的过渡圆角影响接触区扩展，不能在数模中随意省略。若把该轴承放入整机三维布局，需要同时检查轴端锁紧螺母、端盖、调整垫片和密封件的空间关系。端盖压得过死会限制轴承正常浮动，间隙过大又会使轴系轴向窜动超差，因此装配模型中应保留调整垫片或锁紧结构的位置。

　　从加工和检验角度看，滚道表面质量、垫圈平行度和热处理硬度决定轴承寿命。三维模型虽然不直接体现硬度，但可以通过结构分层表达轴圈、座圈、滚动体和保持架的材料区域，便于后续工程图拆分。滚道截面应避免尖角和突变，保持架材料较薄时，兜孔边缘需要圆滑过渡，以减少应力集中。对于维修测绘场景，先测量内孔、外径、总厚、垫圈厚度和滚动体直径，再反推滚道曲率与装配间隙，能够较快建立可用的数字样机。

　　整体而言，51217推力轴承的数模重点不在复杂曲面，而在尺寸链、接触关系和安装边界的准确表达。把轴圈、座圈、滚动体和保持架按真实装配关系建清楚，才能在后续干涉检查、轴系布局、支承座设计和载荷传递分析中发挥作用。
