带花键轴段螺旋锥齿轮传动件

　　在重载动力传递的工况里，交错轴之间的扭矩换向输出，往往不能靠直齿锥齿轮硬扛冲击载荷，这一版螺旋锥齿轮轴的结构，就是为了适配中低速大扭矩的换向传动场景做的完整结构设计。从实际装机的边界来看，这类零件常出现在工程机械行走驱动桥的主减速输入端、小型机床主轴进给的换向传动组、农用机械的动力分动箱内部，要同时承担输入端花键传来的原始扭矩，再通过螺旋齿面把动力按90度交错方向传递给配对的盆形齿轮，整个零件没有额外的分体连接结构，齿轮段和支撑轴段、输入端花键段做成一体，完全避免了键连接松动、配合面打滑的隐患。

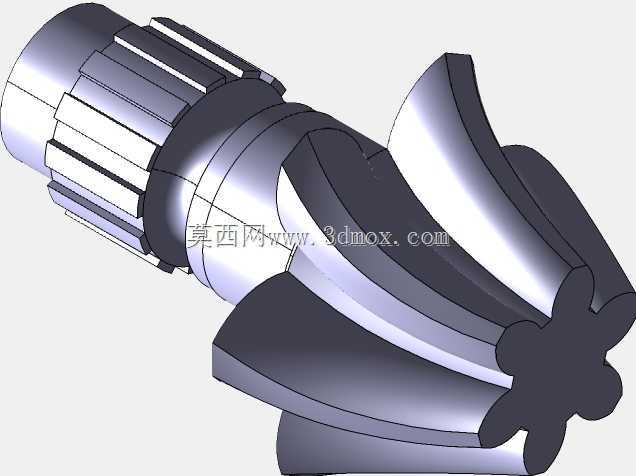

　　先看安装配合的边界设计：零件左端的外花键段，齿形采用渐开线花键结构，和输入侧的联轴器内花键形成配合，装配时沿轴向推入即可完成周向扭矩锁止，不需要额外加装平键，花键的齿侧间隙控制在微动磨损允许的范围内，既可以补偿安装时两轴之间微小的同轴度偏差，又能在正反转切换时把齿面的冲击载荷均匀分散到所有花键齿上，不会出现单齿受力崩裂的问题。花键段右侧预留了环形轴肩，这个轴肩的端面就是轴承内圈的轴向定位面，装机时一对圆锥滚子轴承分别从轴的两端套入，内侧端面贴紧轴肩，轴承外圈则嵌入减速箱箱体的轴承座孔内，整个轴系的径向跳动被轴承约束，轴向窜动量则通过轴承端盖的调整垫片控制在0.1毫米以内，避免齿轮啮合时出现轴向窜动导致齿面偏载。

　　再看核心的螺旋锥齿轮齿段：齿线采用圆弧螺旋走向，和直齿锥齿轮相比，轮齿进入啮合的过程不是整齿突然接触，而是从齿的一端逐步平滑滚动到另一端，重合度明显提升，运转时的噪音在同等转速下能降低三分之一以上，齿面的接触应力也被分散到更长的接触线上，在频繁启停、带载启动的工况下，不容易出现齿面点蚀、断齿的失效形式。齿轮的大端背面做了平整的定位端面，小端和轴段过渡的位置加工了圆角卸荷槽，避免热处理和加载时在轴齿衔接的直角位置出现应力集中，从源头上降低轴段疲劳断裂的风险。齿轮的右端端面加工出内凹的梅花形定位孔，这个结构是装配和维修时的工艺卡位：拆解轴系时，可以用专用工装卡入梅花孔，轴向施力把整个齿轮轴从轴承座中顶出，不需要敲击齿面或者花键，避免装配拆解过程中损伤精加工的配合表面。

　　建模过程中，齿面的生成完全按照螺旋锥齿轮的展成逻辑搭建：先确定分锥角、螺旋角、模数、齿数这些核心啮合参数，再通过渐开线齿廓沿螺旋引导线扫描生成单个轮齿，阵列后完成所有齿形的构建，后续再和轴段、花键、卸荷槽、定位孔做布尔合并，所有过渡位置都保留了实际加工对应的圆角和退刀空间，没有出现建模时忽略工艺缺口导致后续加工无法落地的问题。从整机布局的尺寸边界来看，轴段的总长度要匹配减速箱内壁两侧轴承座的跨距，花键的外径不能大于相邻轴承的内圈内径，保证轴承可以从轴端顺利套入，齿轮的最大外径要和箱体内壁保留足够的安全间隙，运转时不会和箱体、润滑油挡油板发生剐蹭。日常运行时，齿轮啮合面溅起的润滑油可以顺着齿面的螺旋方向回流到箱底，同时带走啮合产生的热量和磨下的微小金属碎屑，配合箱体内的油道持续润滑支撑轴承，让整个传动副在长时间满负荷运行时也能保持稳定的啮合精度。这类一体式螺旋锥齿轮轴，相比分体式齿轮加平键连接的方案，零件数量更少，装配累积误差更小，在空间紧凑的减速箱里能在更小的体积下传递更大的扭矩，非常适合工程机械、农业装备这类对零部件可靠性要求极高的传动场景。
