啮合式小模数直齿传动齿轮副

　　这套直齿传动副在常规轻工输送、小型工装夹具、桌面级实验装置以及仪器仪表内部的动力传递环节中十分常见，核心作用是在两根平行轴之间完成定比转速与扭矩传递。不同于斜齿轮在高速重载场景下追求轴向重合度的思路，直齿圆柱齿轮的轮齿方向与轴线平行，啮合过程中不存在轴向分力，支撑轴承只需承担径向载荷，这使得小载荷设备的轴系布局可以做得更紧凑，轴承选型和箱体加工也更简单。

　　从实际装配边界看，两齿轮中心距按90mm控制，这是轴系布置时最硬的约束：两根传动轴的轴线必须严格平行，中心距偏差会直接改变齿侧间隙。间隙过小，运转中受热膨胀或存在少量加工误差时容易出现卡滞、齿面挤压甚至异响；间隙过大，正反转切换时会产生明显冲击，定位精度下降。对于仪器仪表类轻载传动，齿侧间隙通常控制在较小范围，以兼顾换向响应和运转平顺性。

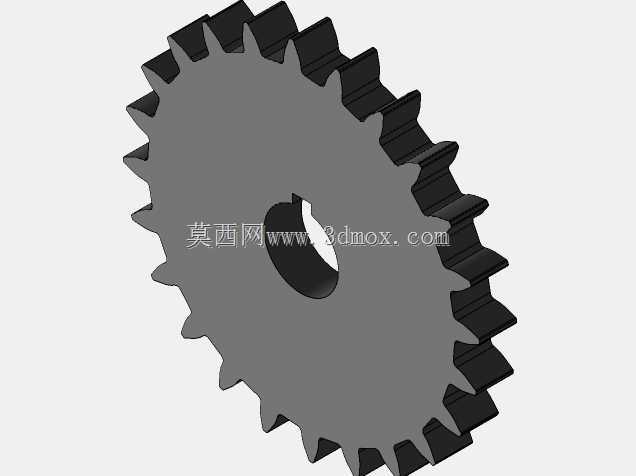

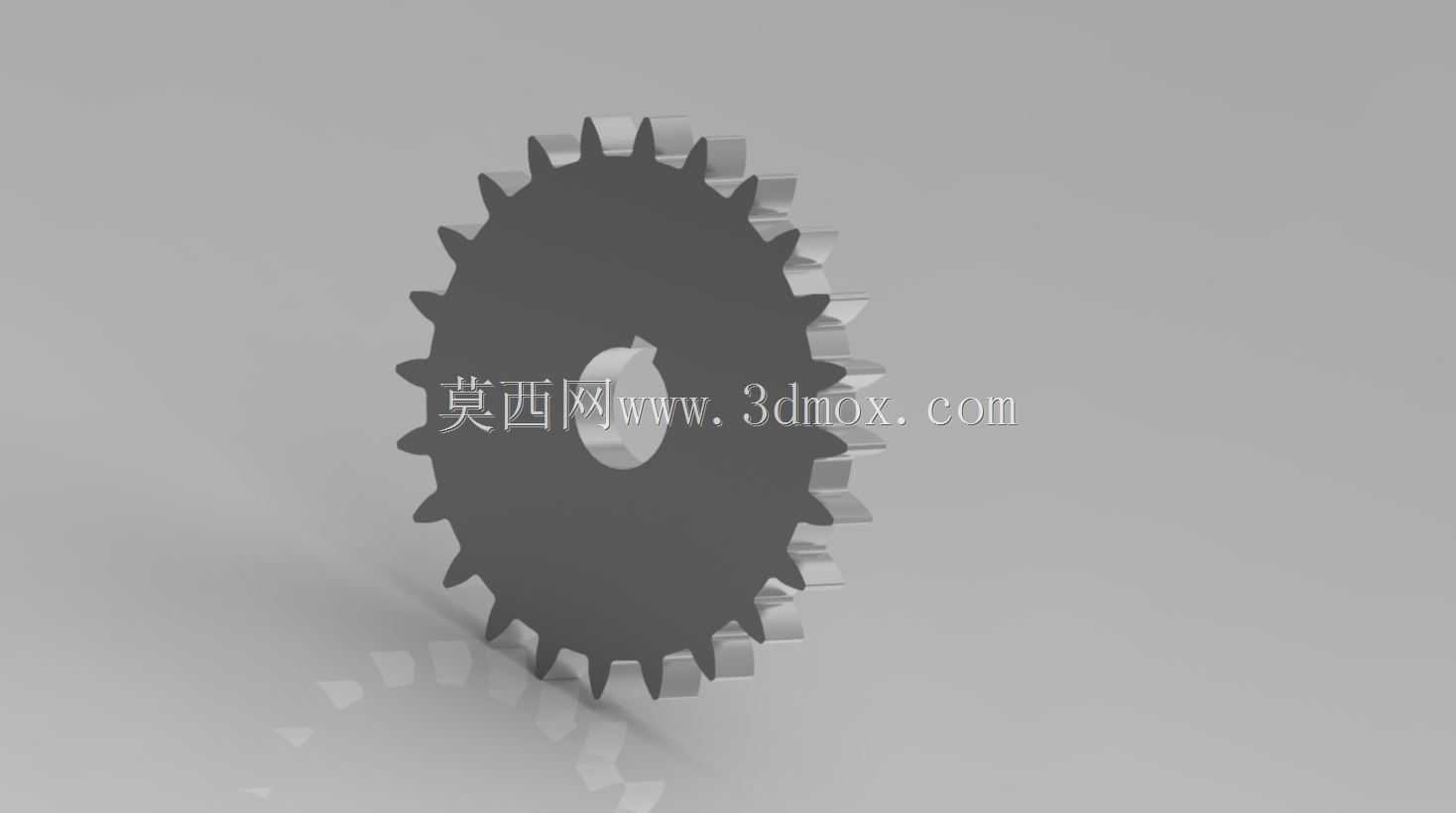

　　小齿轮参数围绕20齿展开，压力角取常用的20度附近设计值，模数3mm。按几何关系推算，分度圆直径约60mm，齿顶圆直径控制在约66mm，齿根圆直径约52.5mm；大齿轮齿数为90齿，对应分度圆直径约270mm，齿顶圆约276mm，齿根圆约256.5mm。两者啮合传动比为4.5，小齿轮作为主动件时可实现减速增扭，大齿轮作为主动件时则用于升速。齿宽方向取4.71mm，属于典型薄型齿轮结构，适合安装在空间受限的仪表内部；轮毂孔直径20mm，并配有10mm宽、5mm深的键槽，用于通过平键实现齿轮与轴的周向固定，避免传动时发生相对转动。

　　齿顶部分给出0.3mm左右的修形量，齿根圆角约3.75mm，这种处理不是随意取值。齿根是轮齿弯曲应力集中的位置，足够的圆角半径可以降低应力集中系数，避免交变载荷下从齿根萌生裂纹；齿顶微量修形则能补偿受载后的弹性变形和安装误差，减少啮入啮出冲击。半顶面约1.14mm的结构细节，也反映出轮齿在齿宽方向并非简单锐利边缘，而是兼顾了加工刀具退刀和装配避让。

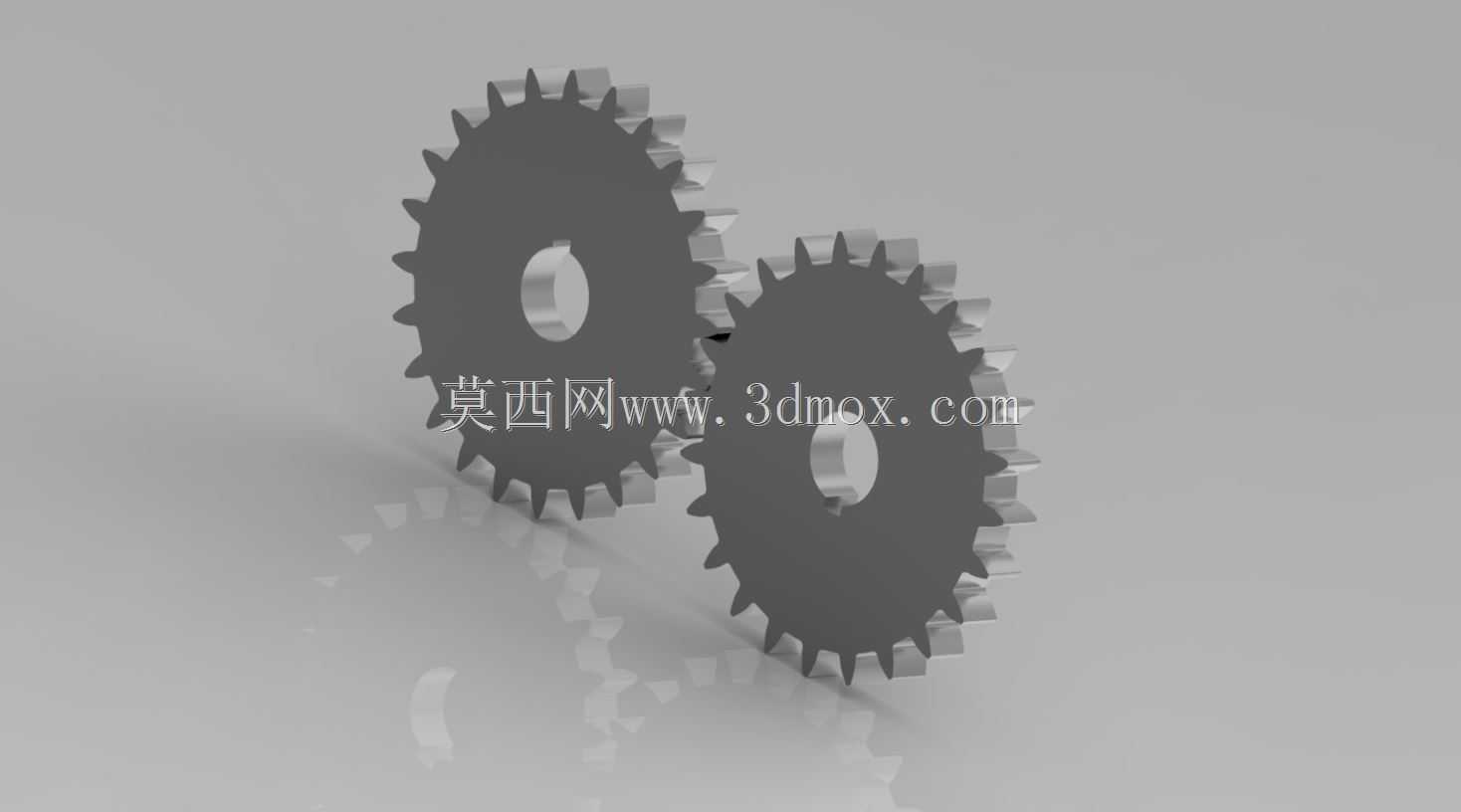

　　建模时先依据模数、齿数和压力角建立渐开线齿廓，再通过圆周阵列完成单个齿轮的轮齿分布；两个齿轮按中心距90mm装配后，需检查齿廓啮合位置，保证无干涉并保留合理侧隙。齿轮本体采用轮缘加轮毂的结构，中间孔与键槽服务于轴系连接，外圆齿形负责动力啮合。材料层面，这类轻载齿轮可选用45钢调质后加工齿面，或在有低噪声、自润滑需求的仪表中采用尼龙、POM等工程塑料，金属齿轮适合传递稍大扭矩，塑料齿轮则能降低啮合噪声并减少润滑维护。

　　使用中，直齿轮啮合沿齿宽同时进入和退出，传动效率高、轴向尺寸占用小，但高速时冲击和噪声较斜齿轮明显，因此更适合中低速、载荷平稳的平行轴传动。安装时要保证轴的同轴度和支撑刚度，避免齿轮偏载造成齿面一端过早磨损；键连接需贴合键槽侧面，轮毂轴向固定也要可靠，防止运转中齿轮窜动改变啮合位置。整体结构把几何参数、键槽安装、中心距约束和齿根强度处理统一在一套紧凑副件中，能够直接用于小型减速模块、实验台传动机构或仪器内部动力路径的结构设计与干涉校核。
