缺角民谣原声木吉他精细结构数模

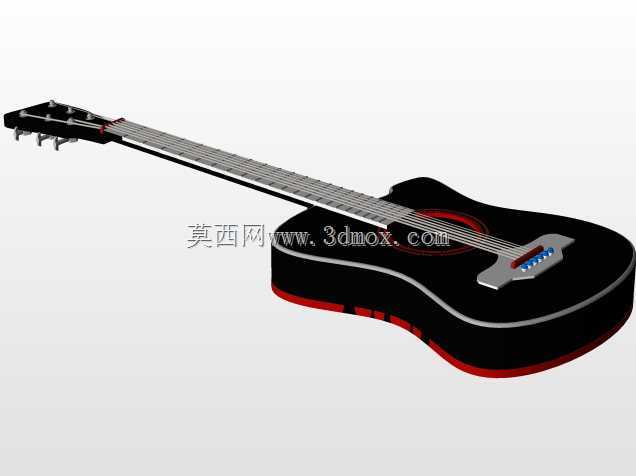

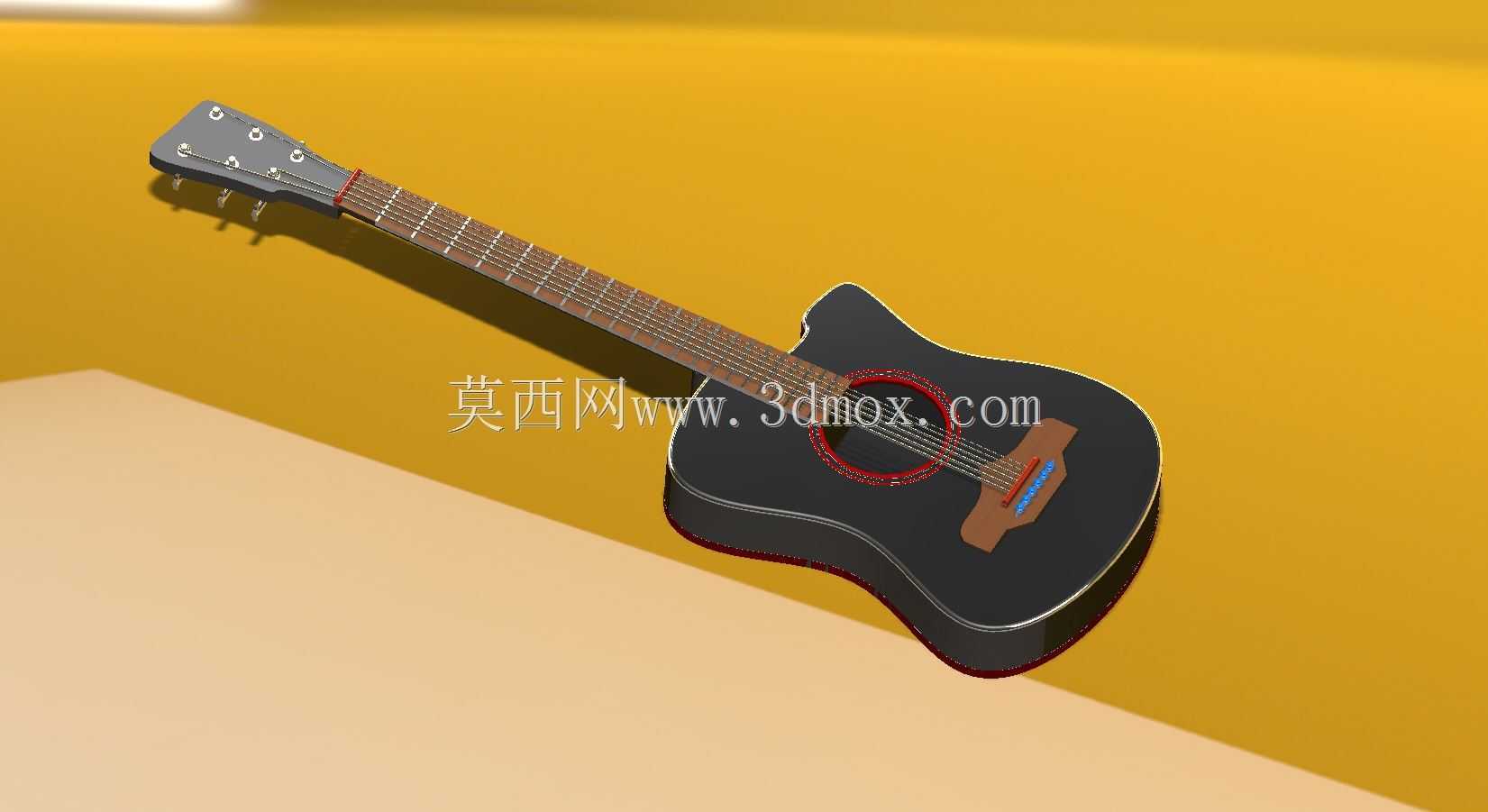

　　这套三维数模完整还原了缺角款民谣原声木吉他的全部可见结构，建模过程从乐器实际发声逻辑与人体工学演奏需求出发，没有采用简化曲面糊弄结构细节，每一处部件的配合关系都对照量产木吉他的真实装配公差搭建。琴身采用经典D型桶身轮廓，在高把位对应位置做了切角处理，这个缺角结构不是单纯的外观造型改动，实际演奏中演奏者左手按12品以上高把位琴弦时，小臂与掌根不会被桶身凸起的肩角阻挡，按弦行程更短，高把位揉弦、推弦动作的活动空间被充分预留，相比全圆角桶型，高把位操作的干涉量减少近六成。琴身正面的音孔开设在共鸣腔上方面板中心，音孔外圈的装饰圈做了分层结构，数模里还原了装饰圈与面板的嵌合台阶，实际生产中这个位置需要在面板铣出环形嵌槽，

　　将装饰饰圈压入槽内粘接，保证面板表面齐平不会出现凸起刮手的问题。音孔下方的琴码采用玫瑰木材质对应的实体结构，弦枕位置开出六个对应琴弦的限位槽，琴弦从弦槽穿过之后延伸至琴码下方的固弦锥位置，数模里完整做出了六个固弦锥的安装孔位与锥面配合结构，装配时固弦锥靠锥面涨紧固定琴弦末端，不会出现琴弦滑移跑音的问题。琴颈部分采用与琴身插接的长柄结构，指板从琴颈上端一直延伸到音孔上方，指板表面按标准民谣吉他的品丝间距做出了全部品丝的凸起结构，每一根品丝都对应独立的实体特征，品丝两端做了小圆角处理，避免演奏时左手沿指板上下滑动被锋利边缘划伤。指板上的品位标记点位也按常规量产琴的位置做了凹陷或镶嵌的对应结构，演奏者不用低头看品数，

　　靠手指触感就能快速定位品位。琴头部分从琴颈末端向上倾斜一定角度，这个倾斜角度是经过受力校核的：琴弦从琴头的弦轴穿出后经过上弦枕形成下压角度，保证琴弦在弦枕位置有足够的正压力，弹奏时不会因为琴弦振动出现弦枕处跳弦、杂音的问题。琴头上的六个弦轴采用三对分列两侧的布局，每个弦轴都做出了蜗杆蜗轮的减速结构外形，调弦时转动弦轴手柄可以小幅度精准改变琴弦张紧度，调弦完成后自锁特性可以避免弦轴自行回转松弦。整套模型的外形边界严格参照41寸标准民谣吉他的尺寸搭建，总长度控制在常规量产琴的合理区间，琴身最大宽度、箱体厚度都和实物一致，共鸣箱内部的腔体结构虽然在外观渲染图中不可见，建模时也保留了面板、背板、侧板的壁厚特征，

　　内壁的音梁支撑位置也做了对应简化实体——实际生产中音梁是粘接在面板背面的实木条，作用是抑制面板大面积无序振动，让琴弦的振动通过琴码传递到面板后，激励腔体内空气形成均匀的共鸣，避免薄面板在大力度扫弦时出现形变过大、音色发闷破音的问题。从应用场景来看，这套数模既可以用于乐器生产企业的新品结构开发，在开模制作模具之前先在三维环境中校验各部件的装配干涉：比如琴颈插入琴身的榫接位置长度是否足够、品丝安装后是否会和琴弦出现不该有的接触、弦轴转动时是否会和相邻弦轴出现空间碰撞；也可以用于乐器展示、文创周边设计的参考底模，衍生制作吉他造型的摆件、文创产品、展示道具时，可以直接提取曲面轮廓进行二次设计，不用重新逆向扫描实物。建模时所有曲面都做了连续光顺处理，琴身的侧板曲面从底部到肩位顺滑过渡，没有出现尖角、褶皱曲面，后续如果要做CNC加工琴身模具、或者3D打印等比例缩比模型，都可以直接提取曲面生成刀路，不需要额外花大量时间修补破面。琴身的包边结构也做了独立实体，包边嵌入侧板与面板、背板的拼接缝隙位置，既遮盖了板材拼接的接缝，也避免木材边缘直接裸露受潮变形，同时演奏者抱着琴身时手臂接触的位置都是圆滑的包边面，长时间演奏不会被板材棱角硌到。琴弦部分采用六根不同直径的细长实体模拟，从琴头弦轴位置经过上弦枕、品丝上方、下弦枕，最终固定到琴码的固弦孔，整条琴弦的拉直张紧路径完全符合实琴的装配状态，没有出现穿模、路径错位的问题。
