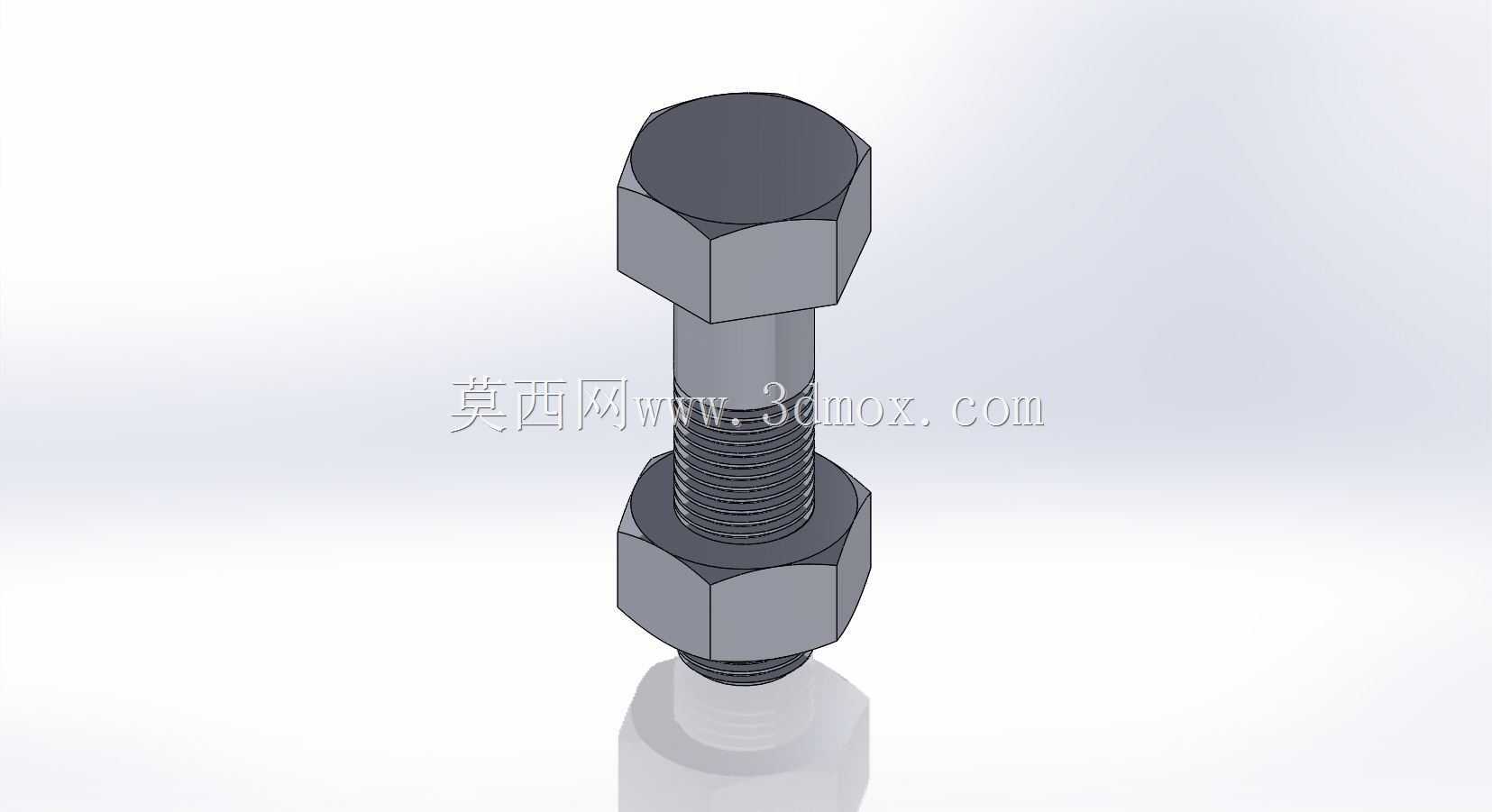

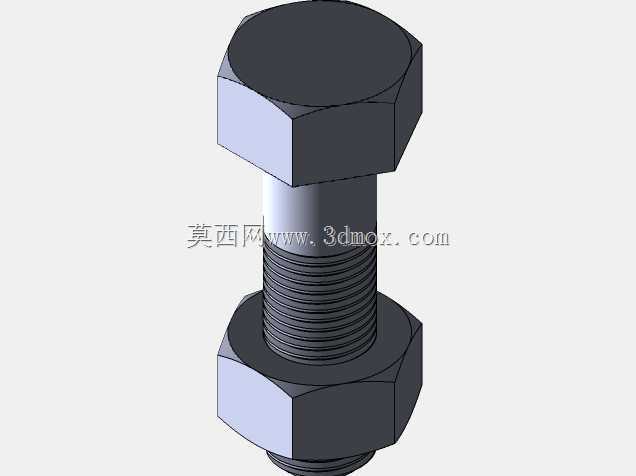

M10规格六角头螺栓配双螺母紧固组件

　　在各类非标自动化产线的机架拼装、工装夹具的压板锁附、小型输送设备的导轨侧装固定场景里，M10规格的螺纹紧固件是出现频次极高的基础连接件。这套紧固组件采用六角头螺栓搭配两颗六角锁紧螺母的组合形式，螺杆公称直径为10mm，螺杆有效螺纹段长度适配30mm的夹持厚度区间，在做结构布局时，首先要确认被连接件的总叠厚：当两块安装板的总厚度落在12mm到24mm区间时，锁附完成后螺纹末端露出螺母2到3牙，既不会因为螺杆过长干涉周边运动部件，也不会因为啮合牙数不足导致预紧力达不到设计要求。

　　从实际装配的工况出发，这套双螺母配置的核心作用是防松：在有持续振动的设备工位，比如振动送料盘的支架固定、冲压工位的侧边定位块锁附，单螺母在长时间交变载荷下容易出现回转松脱，两颗螺母沿螺纹轴向对顶锁紧后，螺纹副之间的轴向间隙被完全消除，即便设备运行中产生持续的微幅振动，螺纹牙之间的摩擦力也能始终保持稳定，不需要额外加装弹簧垫圈或者止动垫片，在拆装频次较高的工装调试场景里，这种结构的维护效率反而比带防松胶的紧固件更高——反复拆装三五次之后依然可以保持可靠的锁附力，不会因为防松胶残留堵塞螺纹孔。

　　建模过程中首先要还原六角头的对边尺寸：M10普通粗牙螺纹对应的六角头对边宽度为16mm，头部厚度为6.4mm，这个尺寸直接决定了装配时扳手的操作空间：在做三维布局的干涉检查时，要给螺母周边留出至少18mm的扳手回转空间，如果安装位置处于狭窄的槽腔内部，就要提前评估是否采用套筒工具替代开口扳手，避免装配时出现工具无法就位的问题。螺杆部分分为光杆段和螺纹段，光杆段的直径和螺纹大径保持一致，当被连接件的安装孔采用11mm的通孔设计时，光杆部分可以承受一定的径向剪切力，在需要螺栓承担横向定位作用的夹具场景里，光杆与安装孔的小间隙配合可以让两个拼接零件的对位精度控制在0.5mm以内，比单纯靠螺纹锁附的结构刚性提升很多。

　　螺纹部分的建模还原了普通公制粗牙螺纹的牙型轮廓，螺距为1.5mm，螺纹末端做了轻微的倒角引导，在自动化拧锁工位，送钉机的管道输送过程中，末端倒角可以让螺栓顺利对准工件的安装孔，不会出现螺纹刮蹭孔口的情况。两颗六角螺母的厚度均为8mm，按照对顶锁附的工艺要求，第一颗螺母先拧到贴合工件表面，施加额定预紧力之后，第二颗螺母贴紧第一颗螺母反向锁紧，两个螺母的接触面之间产生的轴向顶紧力，会把螺栓的螺杆微微拉长，让螺纹副的接触面全程贴紧，在设备做定期维护拆解时，也可以通过观察螺母的对位标记，快速判断紧固件是否出现了松动移位。

　　从安装边界来看，整套组件锁附完成之后，螺栓头部的下端面到下方第二颗螺母的下端面的总高度，会随着被夹持工件的厚度变化：当工件叠厚为20mm时，头部厚度6.4mm加上工件厚度20mm，再加上两颗螺母总厚度16mm，总堆叠高度在42mm左右，在做外围护板的开孔设计时，要避开这个高度区间，防止护板安装后压到螺母棱角。在食品包装设备的机架拼装场景里，这种外露的紧固件还可以后续加装塑料防护帽，避免油污堆积在六角棱角的缝隙里，日常擦拭清洁的效率更高。在钣金机柜的内部安装梁固定场景中，双螺母锁附的结构不需要在钣金背面提前焊死压铆螺母，穿杆之后从两侧分别拧螺母即可完成固定，对于小批量定制的机柜产品来说，这种方案的加工成本更低，装配灵活度也更高。

　　整套模型的几何特征完全贴合实际紧固件的装配逻辑，没有做多余的简化：六角头部的棱角、螺纹的牙底圆角、螺母的倒角细节都完整保留，在做整机的数字样机评审时，可以直接调用这个组件完成批量装配，模拟真实的工具操作空间，提前排查出安装孔位距离侧壁过近、扳手没有活动余量这类在加工阶段才会暴露的问题，减少后期现场装配的返工量。
