高扫描机用立式板链输送承载结构

　　在档案数字化、书刊成册扫描、大幅面工程图纸采集以及工业视觉检测工位中，待扫描介质往往需要沿固定通道平稳通过成像区域，普通皮带输送容易出现跑偏、静电吸附、边缘翘曲和定位重复精度不足等问题。这套高扫描机用输送承载结构以立式薄板主体配合侧边铰接链节形成导向输送边界，主要承担介质侧边限位、通道支撑以及扫描过程中的连续进给导向任务，适用于非接触式高速扫描设备、成册文档翻页采集线和轻薄片状工件视觉检测单元。

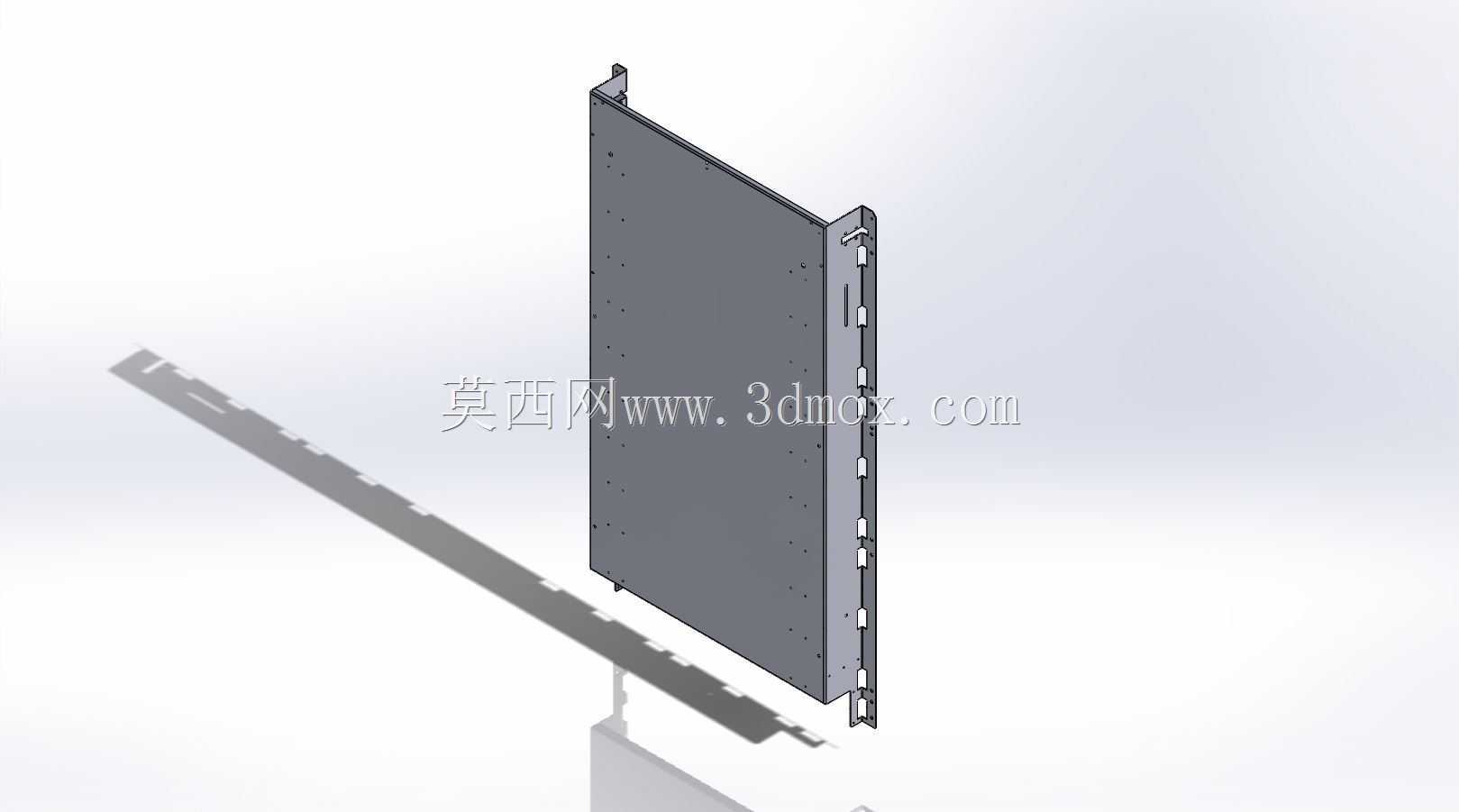

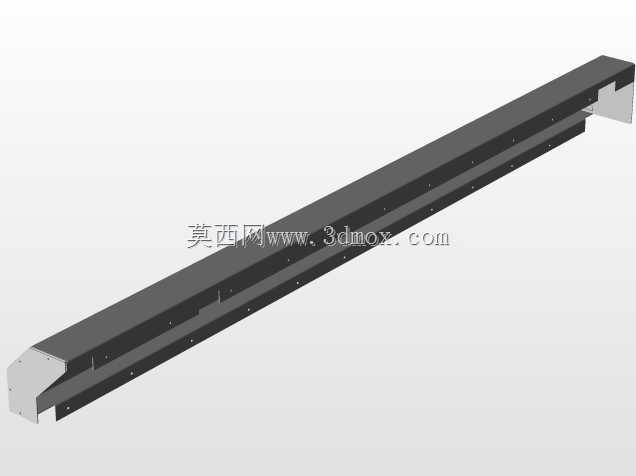

　　结构主体采用大尺寸直立钣金板作为安装基准面，板面上预留阵列式安装孔位，可根据不同扫描幅面、传感器安装高度以及压纸轮布置位置调整附属件固定点。板面在建模时按薄板折弯与加强逻辑处理，边缘设置翻边以提升整体抗弯刚度，避免长跨度立板在链条张紧力作用下产生侧向变形。实际选型时，立板高度需要覆盖扫描通道的有效成像高度，上下两端预留链轮、张紧轮和护罩安装空间；板厚则依据通道长度、链节牵引负载以及设备运输振动条件确定，过长单段立板可通过分段拼接并控制接缝平面度。

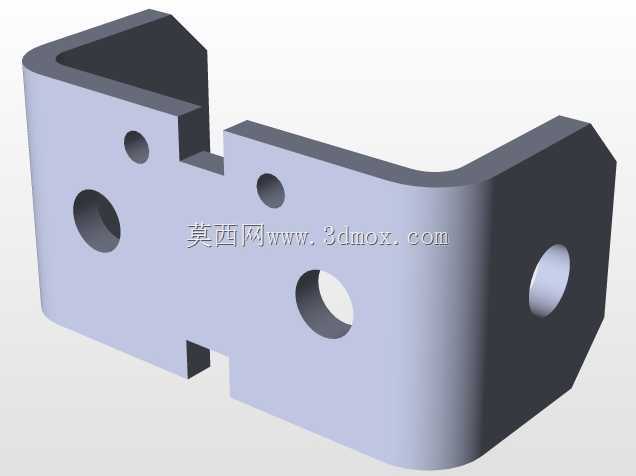

　　输送执行部分布置在立板一侧，由多节等距链节沿竖直方向串联组成。链节之间通过销轴铰接，既能够围绕链轮完成回转，又能在直线段形成连续的限位挡边。每节链节外侧设置与介质接触或导向的卡位结构，使纸张、薄膜或轻薄工件在通过扫描区时保持确定的侧边基准。相比单纯依靠导轨摩擦推送，链节式导向具有节距固定、运动同步性好、维护点清晰的特点；在高速进给工况下，链节经过链轮处的回转半径需要与销轴中心距匹配，防止多边形效应引起明显速度波动。

　　从安装边界看，该结构通常作为扫描主机内部单侧基准组件使用，立板背面预留与设备机架连接的固定面，底部需要留出从动链轮或张紧机构的调节行程，顶部则与驱动链轮、电机安装板或同步传动件衔接。三维布局时应先确定扫描成像线的位置，再反推链节工作边与相机景深、光源照射角以及压轮中心线的相对关系。链节工作表面到扫描玻璃或成像平面的距离不能过大，否则片状介质失去约束；也不能过近，以免纸张接缝、折角或厚度变化造成卡滞。对于需要双面扫描的设备，可在对称位置布置另一套输送导向组件，但两侧链节必须保持相位和线速度同步，避免介质受剪切力而歪斜。

　　设计过程中需要重点控制三类公差。其一是立板安装孔与链节运行轨迹的平行度，孔位偏差会直接改变导轨或链轮支撑位置；其二是链节销轴孔的同轴度和节距一致性，累积误差会导致链条在直线段起伏、在链轮处啮合冲击；其三是立板工作边与扫描通道基准面的垂直度，该误差会在长幅面介质输送中放大为侧向偏移。钣金板面可通过折弯加强筋、局部压筋或背面增加衬条来抑制共振，尤其在扫描设备追求低振动、清晰成像时，链节啮合频率应避开相机曝光和机架固有频率区间。

　　日常工况下，该输送结构面对的载荷并非重型物料冲击，而是轻薄介质持续摩擦、链条预紧以及高速启停带来的周期性拉力。因此链节接触面宜采用低摩擦、耐磨且不易产生粉尘的材料或表面处理，销轴部位需考虑润滑空间或采用自润滑衬套。纸张扫描场景中还应注意静电与纸屑堆积，立板表面应避免形成易藏污的深槽，链节外形尽量减少尖角和细小凹腔，便于清洁维护。对于档案、图书等珍贵介质，接触边缘应做圆角过渡，防止刮伤纸面或勾带书页。

　　建模时可将立板、链节、销轴、端部安装件和张紧调节件分层组织：立板作为固定基准保持孔位参数化，单节链节完成配合后按节距阵列，再依据链轮包角生成回转段。这样既能检查直线段链节与立板之间的间隙，也能校核回转段是否与护罩、传感器支架或驱动轴发生干涉。设备总装阶段，还需结合进料托盘、出料托板、压纸机构和成像单元统一校核通道宽度，使输送结构不仅完成动力传递，更成为扫描精度和介质通过性的基准保障。
