M20规格麻花钻切削刀具结构

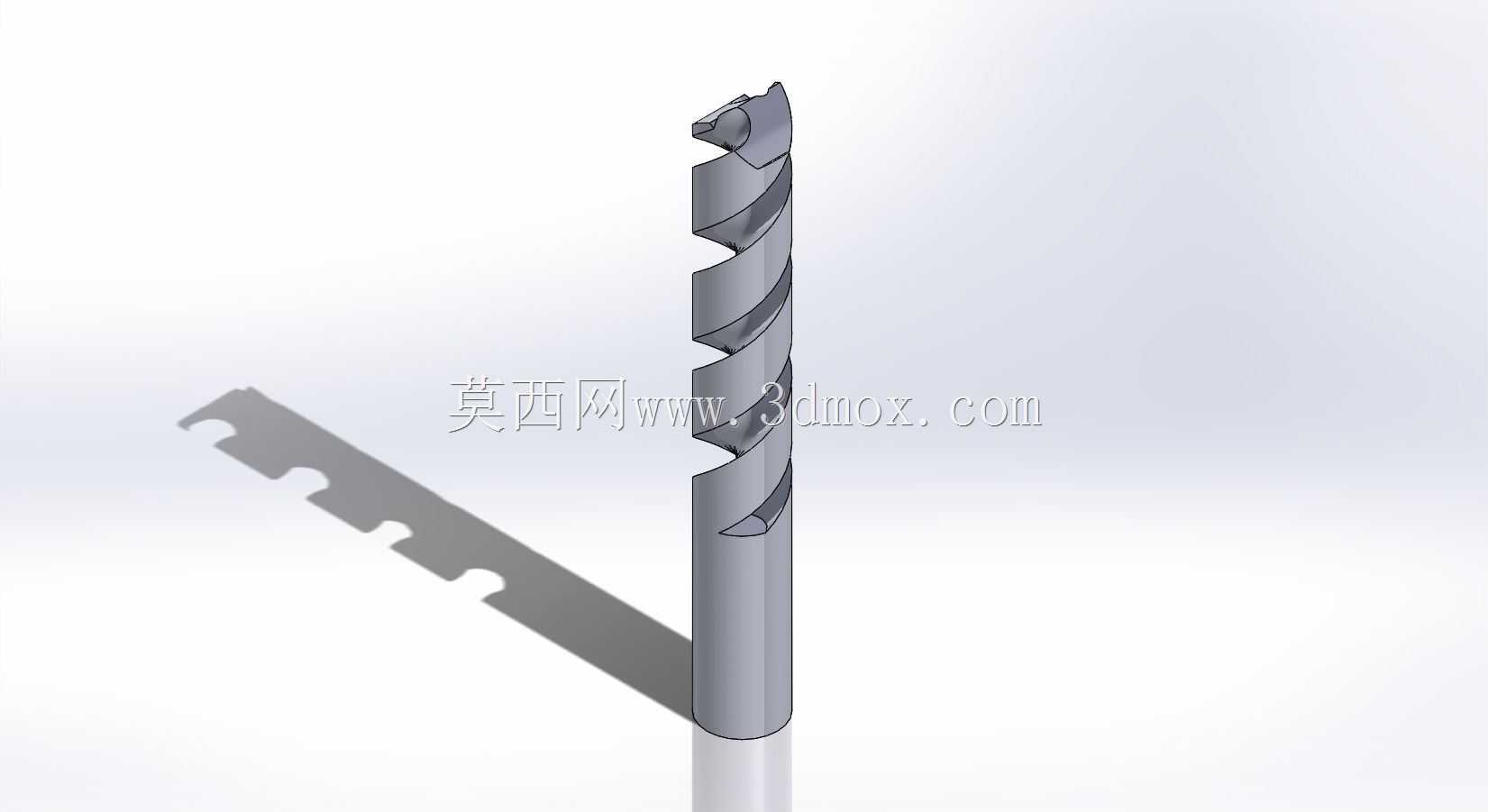

　　这套M20规格麻花钻的三维结构，围绕金属孔加工场景中最常见的实心料钻削工序搭建，整体形态完全还原标准高速钢麻花钻的工作特征。从实际产线使用来看，这类刀具大量出现在普通立式钻床、摇臂钻床、台式钻床以及加工中心的钻削工位，承担碳钢、铸铁、有色金属等常规工件的预制孔加工任务，不管是单件修配车间的零散钻孔，还是批量零部件生产线上的连续孔位加工，都能匹配对应的装夹工况。

　　刀具整体分为工作段与夹持柄段两大部分，工作段顶端是两条对称分布的螺旋排屑槽，槽体沿钻体轴向连续盘旋延伸，螺旋升角的取值贴合常规钢材钻削的排屑需求：钻削过程中刀刃切下的带状切屑会顺着螺旋槽的导向面持续向外排出，不会在孔底堆积挤压已加工孔壁，也能避免切屑卡滞造成钻头扭断。两条螺旋槽之间形成两道对称的主切削刃，刃口在钻尖处交汇，横刃位于钻尖中心位置，这部分结构直接决定钻入工件时的定心能力——建模时特意保留了横刃的微小偏心与刃口斜度，和实际工厂里刃磨后的钻头状态一致，钻入初始阶段不会出现明显的孔位跑偏。钻尖的顶角采用通用钻削常用的118度参数，针对普通结构钢加工时，切削刃的受力分布均匀，轴向进给阻力处于合理区间，不需要额外改装机床进给机构就能完成正常钻削。

　　排屑槽的槽底做了平滑的圆弧过渡，没有应力集中的尖角结构，这一设计细节对应刀具实际受载工况：钻削时切削刃承受持续的扭转力矩与轴向进给力，圆弧过渡的槽底可以大幅降低钻体根部的应力峰值，在满负荷进给、甚至轻微憋钻的工况下，也不容易从槽底位置发生断裂。钻体的外圆柱面上，两条螺旋槽的凸起棱边形成窄长的刃带，刃带直径就是钻头的公称切削直径，这部分结构在钻孔时紧贴已加工孔的内壁，起到导向支撑作用，既能保证钻出的孔直线度符合要求，也能减少钻体高速旋转时的晃动量；刃带和槽体之间留有微小的倒锥，从切削段向柄部方向直径微量递减，避免钻头整个圆柱面和孔壁大面积摩擦，降低钻削发热与功率损耗。

　　下方的直柄夹持段为等直径圆柱面，表面光滑无槽，装配时可以直接装入钻夹头的三爪夹持腔内，夹持长度覆盖柄段的大部分区域，装夹后同轴度偏差控制在很小范围内，高速旋转时不会出现明显的径向跳动。整体外形尺寸上，切削段的螺旋槽长度满足M20孔径常规钻深的加工需求，柄段长度预留了足够的装夹余量，既可以在标准钻夹头上直接装夹，也能配合过渡套在锥孔主轴机床上使用，安装边界适配绝大多数常规钻削设备的装夹空间，不需要对机床夹具做额外改造。

　　从结构设计逻辑来看，整个钻体的刚性分配经过权衡：切削段保留螺旋槽以满足排屑需求，芯部厚度从钻尖向柄部逐渐递增，越靠近夹持位置钻体的实体截面积越大，抗扭刚性越强，刚好匹配钻削时扭矩从刃口向柄部传递的受力路径，避免细长钻体在大进给量下发生弯曲变形。建模过程中完整还原了刃口、排屑槽、刃带、柄段的所有几何特征，没有对细小结构做不合理简化，结构工程师可以直接参考该模型核对钻削工位的刀具干涉空间，工艺人员也可以以此为基础调整不同加工材料对应的钻头刃磨参数，配套夹具设计时也能直接调取柄段尺寸匹配夹头规格，覆盖从刀具选型到工位布局的全流程设计需求。
