医用三侧滑动承载托盘床体框架

　　这套承载结构主要面向医用诊疗设备、监护床旁配套台架以及检测仪器内部抽拉工位的使用需求，核心作用是为托盘、床板或置物平台提供三侧可滑移的支撑边界。日常在病房护理设备、采样分析仪器、放射类辅助台架中，经常需要承载平台沿多个方向小幅移出，方便医护人员放置耗材、抽取样本、清理床面或者维护设备内部元件，常规单侧抽拉结构只能沿单一方向动作，当设备需要从左右侧和前侧分别操作时，就得额外布置多套独立导轨，既挤占内部空间，也容易出现不同方向运动干涉的问题。这套框架把三侧滑动导向集成在同一个矩形钣金围框上，不需要额外叠加多层导轨支架，整体轮廓规整，安装时可以直接嵌入设备主机的预留腔体内，也可以作为床体端部的外接承载模块固定。

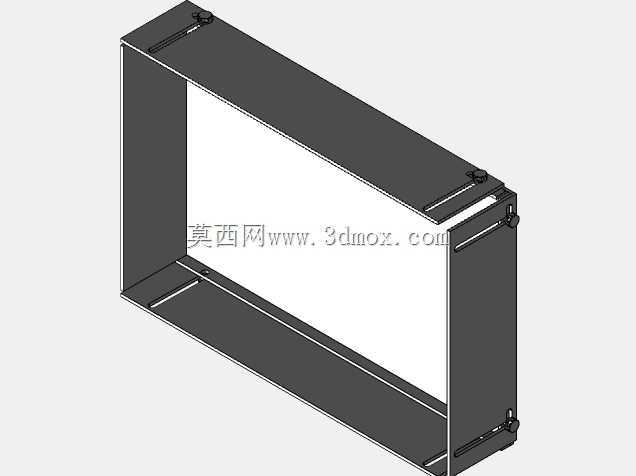

　　从结构细节来看，整体采用折弯钣金拼焊成型，围框的上下两条长边和左右短边都预留了平直的滑动导向面，托盘边缘对应设置限位折边，滑移过程中折边贴靠框架内侧的导向面，承受托盘承载后产生的倾覆力矩。框架边角处布置了快装锁扣结构，当托盘滑动到指定工位时，锁扣可以卡入托盘侧边的定位缺口，避免使用过程中托盘意外滑出；需要抽出维护时，拨动锁扣即可解除限位，操作不需要额外工具。钣金件的折弯圆角、焊缝位置都做了避让处理，托盘在三个方向滑动时，边缘不会和焊缝、凸起的紧固件发生刮擦，运动全程没有卡滞点。

　　设计过程中首先确定的是安装边界尺寸，框架的外轮廓长宽要和配套设备的腔体开口完全匹配，围框的壁厚根据额定承载重量选取，常规医用场景下单层托盘承载器械、耗材的重量大多在二十公斤以内，选用1.5到2毫米厚度的冷轧钢板折弯即可满足刚度要求，不需要额外增加加强筋，避免框架内部净空间被挤占。导向面的平面度公差控制在每米0.5毫米以内，折弯后对导向接触面做校平处理，防止托盘滑动时出现松紧不均的情况。三侧滑动的行程根据实际操作需求设定，前侧抽拉行程一般设置为框架深度的三分之二，保证托盘拉出后大部分面积可以暴露在操作视野内，左右侧的滑移行程相对较短，主要用于微调托盘位置，适配不同操作习惯的医护人员从床体两侧取用物品。

　　安装对接时，框架外侧的折边上预留了均匀分布的安装孔，孔位间距按照标准铝型材机架和医用床体的方管框架规格设计，可以直接用螺栓锁紧在主机架上，不需要现场二次打孔配焊。框架内部的净空尺寸要比托盘的外轮廓单边预留1到1.5毫米的间隙，既不会因为间隙过大导致托盘滑动时晃动异响，也不会因为间隙过小在钣金件出现轻微形变时发生卡滞。边角位置的紧固件全部采用沉头设计，螺栓端面不高出框架的安装基准面，框架贴紧机架安装时不会出现局部悬空的问题。

　　在实际使用场景里，这种集成式三侧滑动框架相比分散安装的三套独立导轨，零部件数量减少近一半，装配时只需要一次定位就能完成整个导向机构的固定，装配工时大幅缩短。钣金围框本身同时起到防护罩的作用，托盘收回后，围框可以遮挡托盘下方的管线和元件，避免杂物掉落进入设备内部，也能防止操作人员误触内部运动部件。针对需要经常清洁消毒的医用环境，框架表面没有多余的凹槽和缝隙，擦拭消毒时不会残留污渍，所有棱边都做了钝化处理，没有尖锐毛刺，避免划伤医护人员或者划破无菌耗材包装。

　　建模过程中所有钣金折弯参数、锁扣安装位、安装孔坐标都完全按照实际加工逻辑设定，展开后的钣金下料尺寸没有工艺冲突，焊接位置预留了足够的焊接操作空间，不需要特殊工装就能完成拼焊组装。运动配合部分的间隙经过反复校核，三个方向的滑动行程不存在互相干涉，托盘在任意滑动位置都能保持水平支撑，不会出现一端下沉的情况，整体结构兼顾了承载刚度、操作便利性和安装适配性，能够直接用于同类医用承载设备的结构设计参考。
