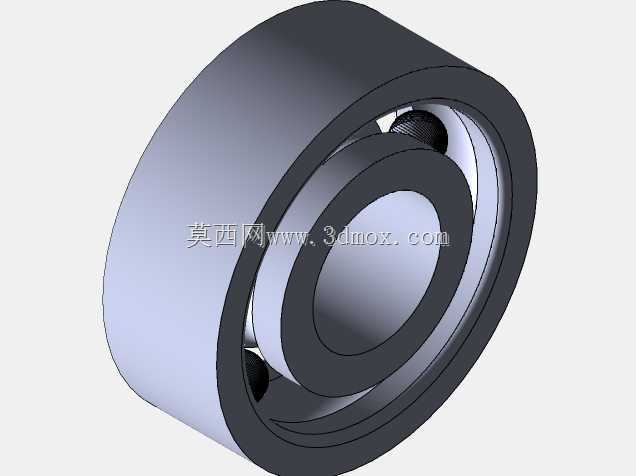

深沟球滚动轴承装配结构三维数模

　　这套滚动轴承三维数模围绕中小型旋转支承场景搭建，完整还原了深沟球轴承从外圈、内圈、滚动体到保持架的全部装配关系，数模中各零件按实际装配约束完成配合，可直接用于机械原理演示、传动机构选型校核以及设备三维布局参考。在常规工业设备里，这类轴承主要承担径向载荷，同时可兼顾一定比例的双向轴向载荷，广泛出现在电机输出端、输送机辊筒、机床主轴支承、减速器中间轴、风机叶轮轴以及各类轻工自动化设备的旋转关节位置，是旋转机械里应用频次最高的基础支承零件之一。

　　从实际功能逻辑来看，轴承的核心作用是为旋转轴提供稳定支承，将轴运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低摩擦阻力与运转温升。数模里外圈与轴承座孔采用过渡配合，工作时外圈通常固定在机座孔内保持静止，内圈与转轴采用过盈或过渡配合，随轴一同旋转；内外圈相对转动时，嵌在滚道之间的钢球沿弧形滚道循环滚动，保持架将每颗钢球均匀分隔，避免滚动体之间直接接触摩擦，同时引导钢球在滚道内有序公转，保证载荷在整周滚动体上均匀分布。

　　建模过程中优先保证滚道几何特征的准确性：内外圈的滚道截面为与钢球曲率匹配的圆弧槽，槽底曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触承载面积，又预留了合理的运转间隙，避免卡滞。钢球作为标准滚动体，直径与滚道槽形、内外圈壁厚、轴承总宽度形成完整尺寸链，数模里可直接测量轴承外径、内径、宽度三个核心安装边界尺寸，选型时外径对应轴承座的安装孔孔径，内径对应转轴的轴颈直径，宽度方向决定轴承在轴段上的轴向占位，设计轴系时需在轴承两侧预留挡肩定位结构，内圈挡肩高度需低于内圈滚道边缘以便拆卸，外圈挡肩则需匹配座孔的台阶尺寸，保证轴承轴向定位可靠。

　　装配结构上，数模清晰呈现了各零件的层级关系：内圈套装在轴颈位置，外圈嵌入机座孔，钢球填充在内外圈滚道形成的环形空腔内，保持架的兜孔逐个包裹钢球，将滚动体沿圆周方向等距排布。这种结构设计决定了深沟球轴承的摩擦系数小、极限转速高，对轴与座孔的同轴度误差有一定容忍度，在安装对中存在小幅偏差的工况下仍可稳定运转。实际设备维护中，这类轴承通常在装配时填充润滑脂，滚道与钢球之间的润滑膜可进一步降低接触磨损，密封型结构还会在内外圈两侧加装防尘盖或密封圈，阻挡粉尘、水汽进入滚道内部，适配输送机、农机、户外工程机械等多尘工况。

　　在不同应用场景下，该类轴承的选型边界会随载荷特性调整：纯径向载荷工况下可优先选用常规游隙组别，当轴存在热伸长、工作温度较高时，需选用大游隙轴承补偿热变形；若同时承受较大轴向载荷，则需校核滚道接触角的承载能力，避免钢球在轴向力作用下与滚道边缘发生硬接触。数模中各零件的几何特征完全贴合实际加工逻辑：内外圈为轴承钢锻件经车削、淬火、磨削加工而成，滚道表面粗糙度要求极高，保证钢球滚动时的平顺性；保持架多采用冲压钢板或工程塑料制成，冲压保持架重量轻、成本低，适配常规转速工况，实体铜保持架则更适合高温、重载的低速场景。

　　从轴系布局角度看，单套深沟球轴承通常成对使用在转轴的两个支承位置，分别约束轴的径向与双向轴向自由度，两支承跨距根据轴的挠度校核结果确定，跨距过大会导致轴中部挠曲变形过大，引发轴承偏载；跨距过小则会提升轴系的装配精度要求。三维数模中完整保留了轴承的所有装配间隙特征，在做运动仿真时可直观展示钢球沿滚道滚动、保持架随动的运转状态，清晰呈现滚动轴承相对滑动轴承的运动特性，也可直接导入整机装配体中，完成轴系、轴承、轴承座、端盖之间的干涉检查，提前规避安装空间不足、挡肩定位失效、润滑通道干涉等常见设计问题。
