全螺纹螺柱配六角螺母紧固组件

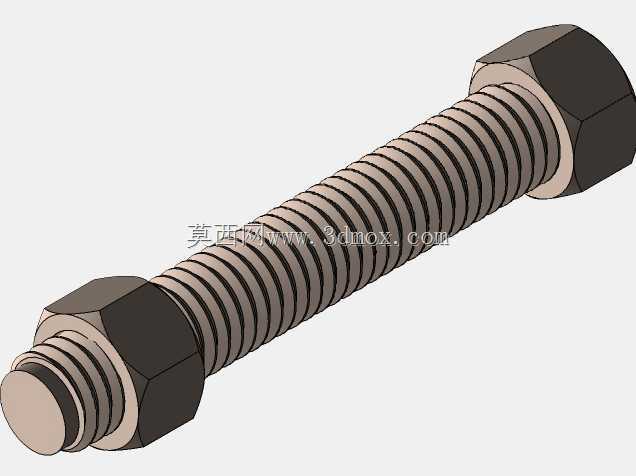

　　这套螺纹紧固组合件在各类工业装配场景里属于最基础也最核心的连接单元，从车间非标工装的框架拼接、自动化生产线的支架固定，到重型设备的法兰对接、检测仪器的内部构件锁附，但凡需要实现两个或多个零部件可拆卸刚性连接的位置，都能见到这类螺柱配螺母的结构。和一端拧入机体的单头螺栓不同，本次呈现的是通体滚压外螺纹的长螺柱，两端分别套装六角螺母，穿通被连接件的光孔之后，两端同步锁紧，尤其适合被连接件厚度较大、需要双侧施压夹紧，或者安装空间受限、无法从单侧完成螺栓穿入拧紧的工况。比如在堆叠式的传感器安装座、隔振垫板叠层、管路法兰对接场景里，长螺柱可以贯穿所有叠层构件，两端螺母均匀收紧，让整个叠层组件获得均匀的预紧压力，不会出现单侧螺栓拧入深度不足、螺纹啮合牙数不够的隐患。

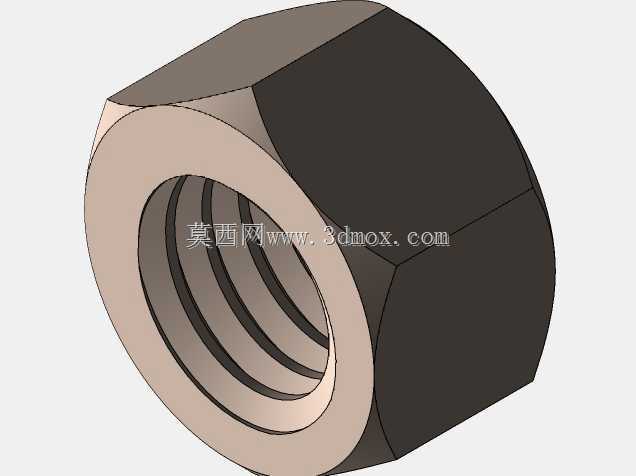

　　从结构设计逻辑来看，螺柱部分全程加工连续三角外螺纹，没有普通螺栓的光杆段，这样的设计优势在于夹紧距离可以任意调整，不用受光杆长度的限制，现场装配时哪怕叠层零件的厚度公差出现小幅波动，也可以通过改变两个螺母在螺柱上的位置适配实际堆叠厚度，不用额外更换不同长度规格的紧固件。两端配置的六角螺母采用标准六方外形，六方的六个平面分别对应普通开口扳手、套筒、梅花扳手的施力面，不管是自动化产线用定扭矩电枪批量锁紧，还是维修场景下用手动扳手拆装，都能获得稳定的受力接触面，不会出现打滑拧圆的问题。螺纹副的配合间隙经过合理设定，既可以保证手拧阶段螺母可以顺畅沿螺柱旋进，又能在锁紧之后依靠螺纹牙型之间的摩擦力产生足够的防松阻力，常规静载工况下不需要额外添加防松胶也能保持预紧力稳定，如果面对振动较强的设备工况，还可以在外侧追加锁紧螺母或者平弹垫组合，进一步抵消振动带来的螺纹回转松脱趋势。

　　建模过程中螺纹部分的还原是整个组件的细节重点，工程出图或者3D装配校验时，不需要把每一圈牙型都做完全特征建模也能满足干涉检查需求，但用于展示、运动配合验证的版本会完整还原螺纹的牙顶、牙底轮廓，螺母旋合的时候可以直观看到内外螺纹的牙型完全贴合，不存在螺距不匹配导致的卡滞。六角螺母的端面和被连接件接触的位置做了平整的贴合面，锁紧之后螺母端面可以完全压实在工件表面，压强分布均匀，不会因为接触面倾斜出现局部应力集中压伤工件表面。螺柱的两个端面做了小尺寸倒角处理，既可以去除加工之后的锐边毛刺，搬运装配的时候不会划伤人手，也能在穿入被连接件光孔、对准螺母螺纹孔的时候起到导向作用，快速对中不用反复调整螺柱角度。

　　从安装边界尺寸来看，这类组件的占用空间主要分为三部分，首先是螺柱的公称直径决定了被连接件上需要预制的穿杆光孔尺寸，通常光孔直径比螺纹大径大0.5到1毫米，预留出装配时的位置公差，避免孔位小幅偏移导致螺柱无法穿入。其次是六角螺母的对边宽度决定了拧紧作业需要预留的扳手空间，设计安装结构的时候，螺母周边必须留出足够的空间让套筒或者扳手可以套入六方，同时预留扳手旋转的角度空间，不然会出现螺母放进了位置但是工具无法就位、没法施加拧紧扭矩的问题。最后是螺柱的总长度需要匹配被夹紧工件的总厚度，锁紧之后螺柱两端露出螺母的长度建议保持在2到3个牙距，既不会因为露出过长浪费材料、干涉周边其他零部件，也不会因为露出过短导致螺纹啮合牙数不足，锁紧之后螺纹滑牙脱开。

　　在实际设备维护场景里，这种全螺纹螺柱配双螺母的结构还有一个很实用的特性，当其中一端的螺纹因为长期使用出现轻微磨损、或者被外界腐蚀出现牙型损伤的时候，只需要松开两端螺母把螺柱抽出，更换新的螺柱即可，被连接的工件本身不需要加工内螺纹，大幅降低了大件设备的维修成本，不会因为机体上的内螺纹滑牙就导致整个大型构件报废。日常装配时预紧力的控制也很方便，使用扭矩扳手按照螺纹规格对应的推荐扭矩锁紧两端螺母，就能让整个夹紧面获得设计要求的正压力，保证被连接的两个部件在设备运行过程中不会出现相对错位、缝隙开合的问题，整套结构简单可靠，零部件采购成本低，互换性强，是机械结构里应用最广泛的紧固方案之一。
