小型娱乐手推承载车架底盘结构

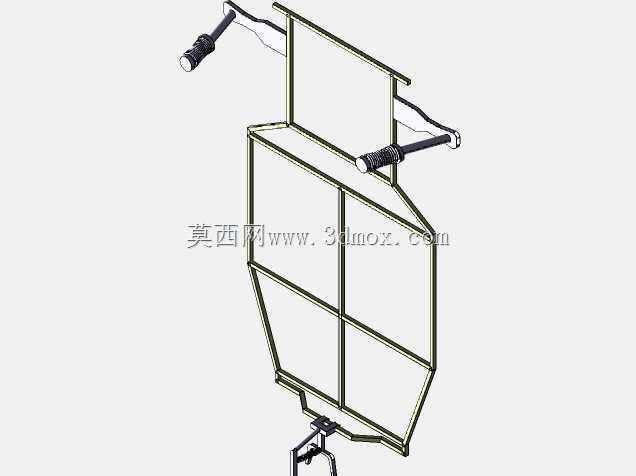

　　该结构面向小型场地娱乐运载设备的底盘开发需求，主体采用框架式焊接骨架思路搭建，整体轮廓由多段矩形管材拼合形成封闭承载腔体，上部预留推把安装位与操作台面支撑边界，下部对应轮组安装、动力附件挂载以及配重布置区域。在景区短途观光代步、园区小型物料转运、儿童娱乐驾乘设备、室内外游乐设施载体等场景中，这类底盘需要同时承受人员或载荷的垂向压力、推行转向时的侧向弯矩，以及经过不平整路面产生的冲击载荷，因此骨架在建模时重点还原了管材交接处的连续传力路径，避免出现局部悬臂过长、受力截面突变的问题。

　　从实际使用功能来看，底盘上部框架可直接固定娱乐车外壳、座椅支架或载物平台，中部腔体能够容纳电池组、控制盒、线束以及小型传动部件，下部前后端预留的安装接口可匹配脚轮、转向轮组或短轴行走轮。推把区域从底盘后方向上延伸，杆件高度按照成人站立推行的人机尺度设置，握持横杆与主体骨架之间设置斜向支撑，使推行力能够顺畅传递到整车重心附近，减少转向时的扭转变形。底盘前部采用收窄过渡造型，既为前轮转向留出运动空间，也降低前端视觉遮挡；后部轮廓相对平直，便于布置驱动轮、制动件或驻车支撑。

　　设计过程中，骨架并非单纯按外形搭建，而是围绕结构分析需求划分受力区域。底部纵梁承担主要弯曲载荷，横梁将左右纵梁连接成整体，防止车架在偏载时发生菱形变形；中部竖向杆件把上部台面载荷传递到底部主纵梁，侧面斜向轮廓则增强抗扭能力。对于娱乐车而言，乘员重量往往集中在底盘中段，若中部框架刚度不足，经过接缝、坡道或减速带时会产生明显晃动，因此模型在中段保留了较完整的框格结构，使载荷能够沿多个杆件分散传递。上部后侧的推架与主底盘连接处采用加宽交接面，工程细化时可在该位置增加补强板或角焊支撑，以承受频繁推拉和急转带来的疲劳载荷。

　　外形尺寸与安装边界方面，底盘宽度需控制在小型轮距范围内，保证车辆在狭窄游乐通道、室内展区或仓储便道中灵活转向；长度方向覆盖轮组安装距、设备腔体和前端转向余量，避免前轮偏转时与骨架发生干涉。底部离地高度应结合轮径和路面条件确定，既要防止框架底部磕碰坡道凸起，又不能让整车重心过高。台面安装孔位、轮轴支座、电池仓边界和外罩连接点在三维结构中均应保持清晰，后续工程人员可在此基础上补充钣金护板、塑料外罩、座椅固定架和制动连杆。

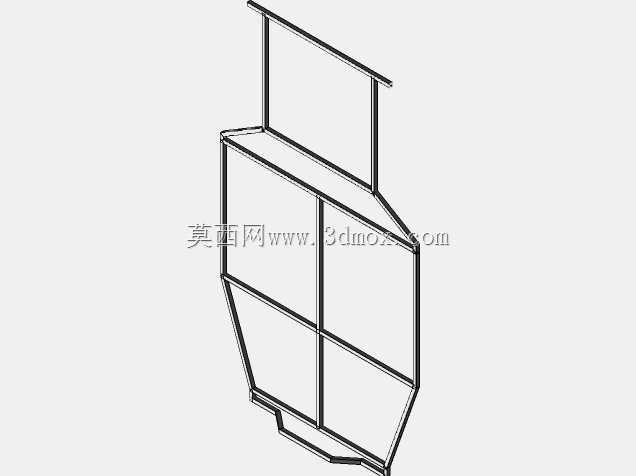

　　建模表达上，该结构以线框形式突出杆件空间关系，能够清楚看到每根梁的走向、交接位置和腔体分隔方式，适合用于底盘方案评审、受力路径检查以及焊接件拆分。进行有限元分析时，可将轮组支撑点作为约束位置，在座椅区、载物区和推把区域分别施加垂向载荷、侧向推力和扭转工况，观察纵梁下挠、接头应力集中以及推架摆动情况。若分析结果显示后部推力作用点变形偏大，可加大推把根部横梁截面或增加三角支撑；若中部乘员区刚度不足，则可在底部增加横向加强梁，并将电池等较重部件布置在低重心区域，兼顾结构强度与运行稳定性。整体结构简洁、边界明确，既适合小型娱乐运载车的原型设计，也可作为轻型手推设备底盘改型的基础框架。
