带多部件的车辆悬架总成结构

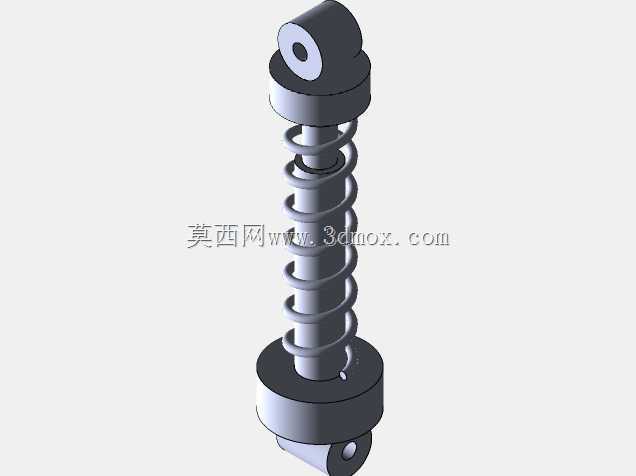

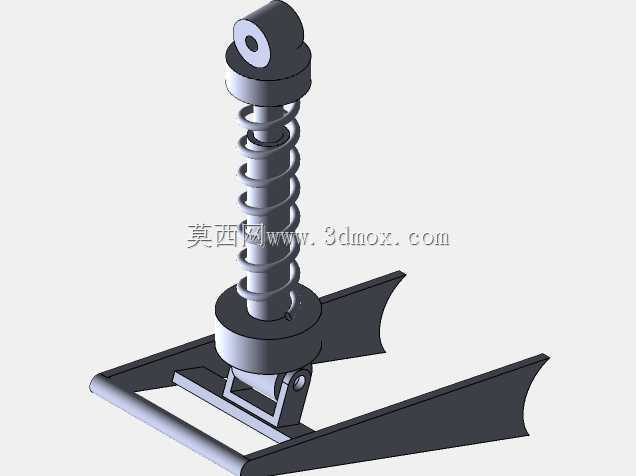

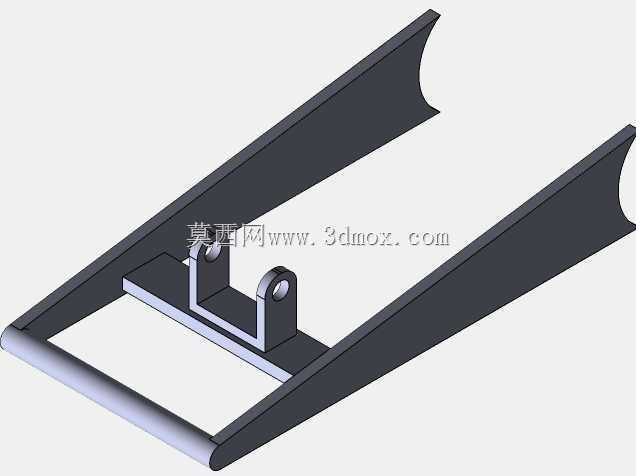

　　这套悬架总成在结构搭建时，先从底部承载框架入手，两侧延伸的翼状安装板预留了和车体纵梁对接的平直贴合面，板件边缘做了折弯加强处理，避免整车在颠簸工况下安装位出现翘曲变形。框架中部的铰接支座采用双耳板夹持结构，销轴穿过支座与减振筒下端的连接耳，预留了微小的转动间隙，允许减振器在车轮上下跳动时随导向机构小幅摆动，不会出现运动卡滞。核心的弹性元件选用圆柱螺旋压缩弹簧，弹簧套在减振器活塞杆外侧，上下两端分别抵靠在上弹簧座与下弹簧托盘上，弹簧圈的节距经过匹配，空载状态下保留足够的预压缩量，满载时也不会出现并圈压死的情况。减振器顶端的吊环结构内置橡胶衬套，通过销轴和车身塔顶位置连接，衬套可以过滤路面传递的高频细碎振动，

　　同时补偿安装过程中出现的少量同轴度偏差。从实际装车场景来看，这类悬架结构多用于小型非道路车辆、场地代步车或者轻型实验平台的行走系统，车辆行驶在碎石路面、起伏工地时，弹簧先吸收路面冲击带来的大行程位移，减振器内部的阻尼结构则抑制弹簧反复弹跳，让车轮始终保持和地面的贴合状态，提升行驶稳定性与轮胎抓地力。设计过程中对安装边界做了充分校核，底部框架的安装孔位间距按照常规轻型车的轮边安装空间设定，整体高度方向预留了车轮上跳的足够行程，当车轮受到冲击向上运动时，弹簧被压缩，减振器活塞杆同步向内缩回，整套机构的运动包络不会和周边的车架横梁、制动管路发生干涉。弹簧的线刚度经过匹配，既不会因为刚度过大导致颠簸时振动直接传递到车身，

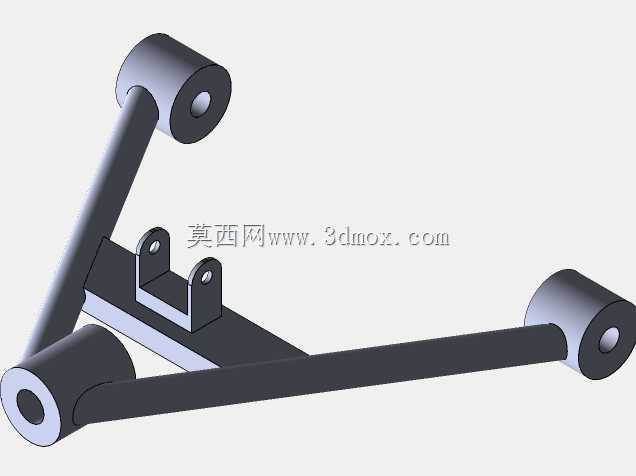

　　也不会因为刚度过小出现重载后悬架过度下沉、托底的问题。下弹簧托盘和减振器筒身采用焊接固定，托盘边缘翻边托住弹簧底端，防止车辆侧倾时弹簧出现横向滑脱。顶端的锁紧螺母把上弹簧座和吊环结构压紧在活塞杆端部，各部件的装配关系清晰，拆解维护时可以依次抽出弹簧、更换减振器油封，不需要整体切割更换。在整车总装环节，底部框架可以先和轮边转向节或者摆臂完成预装，再整体吊装到车身下方，顶端吊环对准车身安装位后穿入固定销轴即可完成装配，工艺适配性较强。结构中所有受力铰接点都做了应力分散处理，双耳板的根部增加了加强筋，避免长期交变载荷下出现焊缝开裂。弹簧表面的建模还原了真实的螺旋升角与圈数，工程人员可以直接在三维环境中测量弹簧自由高度、最大压缩量，

　　也可以把整套总成导入运动仿真模块，模拟不同载荷下的悬架跳动轨迹，核对阻尼行程与弹簧变形量的匹配关系，提前发现运动干涉隐患。对于需要改装轻型车辆行走系统的设计人员来说，这套完整的总成结构可以直接作为布局参考，根据自身车型的载荷需求调整弹簧丝径、减振器筒身长度，快速改型出适配不同吨位的悬架方案，省去从零搭建弹性元件、铰接结构的重复建模工作量，也能在方案评审时直观展示悬架装车后的空间占位与装配逻辑。
