变截面商用车梯形承载车架结构

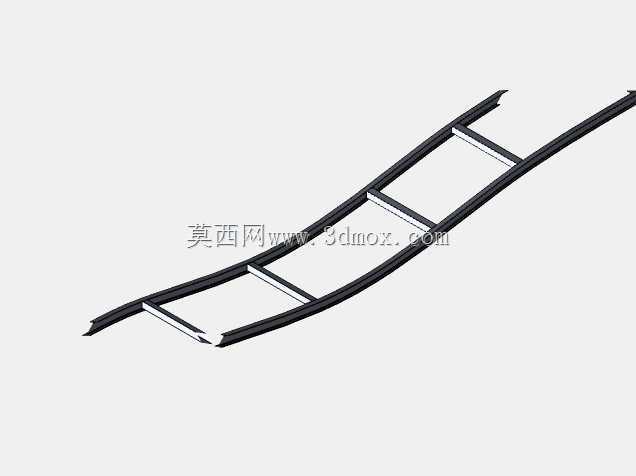

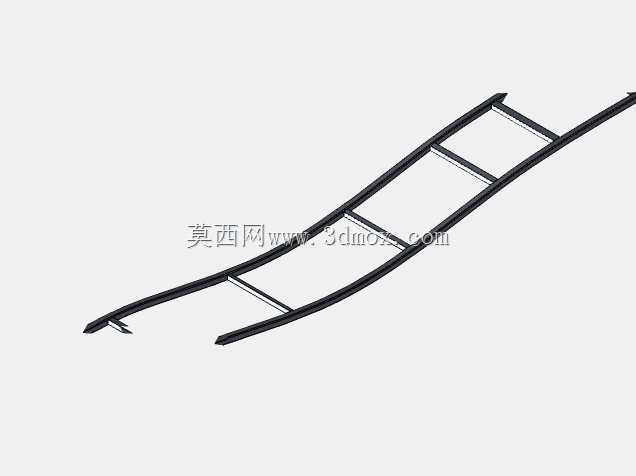

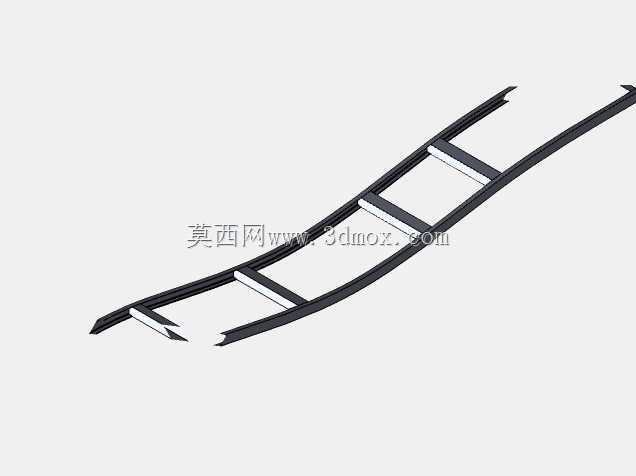

　　在商用车、专用作业车以及非道路运载装备的底盘开发流程中，车架纵梁与横梁组成的梯形骨架是所有上装载荷、动力总成、行走机构的安装基准，这一结构的三维数模完全围绕实车装配边界搭建，没有多余装饰特征，每一段梁体的截面变化都对应实际受力工况。从数模呈现的形态来看，两根纵梁并非等截面直梁，中段根据载荷分布做了截面高度与壁厚的渐变收窄，前部收窄段预留了发动机、转向器的安装空间，避免动力总成吊装时与梁体发生运动干涉，后段则对应货箱、悬架支座的承载需求保留了更大的截面抗弯模量。横梁采用分段错开布置的方式，没有沿纵梁全长均匀排布，每一道横梁的位置都对应底盘附件的安装点位：靠近前部的横梁用来固定散热器与转向油罐支架，中部横梁预留了传动轴的过流空间，后部横梁则作为后悬架、牵引装置的连接基座。

　　做这类底盘结构设计时，最先要锁定的是整车的安装边界：纵梁的外宽直接决定了轮距内侧的避让空间，梁体上表面的平面度是货箱、专用上装拼接的基准面，数模中所有梁体的折弯弧度都经过校核，满载弯曲工况下纵梁的最大变形量要控制在轮距的千分之二以内，避免车架扭转变形带动车桥错位，引发轮胎偏磨。变截面的设计思路本质是把材料布置在应力最高的区域，相比等截面直梁，在相同整备质量下，中段承载区的抗弯刚度可以提升三成以上，而前后段不需要承受高弯矩的区域收窄截面，既能给转向系统、排气管道让出布置空间，也能有效降低底盘自重。

　　实际工程应用里，这类梯形车架广泛适配轻卡、农用转运车、场地作业专用车的底盘开发，结构工程师拿到数模后可以直接在纵梁翼面预留的安装孔位上拓展附加支架：比如环卫作业车可以在横梁间加装水箱固定座，货运车型可以直接拼接货箱副梁，工程作业车则可以在前段加装取力器与液压泵站的安装支座。建模过程中梁体的连接位置都保留了贴合面的装配间隙，纵梁与横梁的搭接处完全贴合实车铆接或者螺栓连接的工艺要求，没有出现特征干涉，后续导入仿真环境做静力学分析时，可以直接在梁体节点处加载悬架支点反力、货箱均布载荷以及紧急制动时的纵向惯性力，快速校验不同负载下的应力分布。

　　很多初学底盘设计的工程师容易忽略纵梁的变截面过渡区域，这一位置恰恰是应力集中的高发区，数模里的过渡段采用了平缓的圆弧折弯，没有出现截面突变的直角台阶，能有效避免车辆在颠簸路面扭转工况下出现梁体开裂。同时整个车架的离地间隙、前部接近角对应的梁体上扬角度都在数模中做了还原，整车总装时传动轴的跳动空间、转向轮的最大转角避让边界都可以在三维环境中提前校验，不需要等到样车试制阶段才发现部件干涉。梁体的所有安装面都预留了标准紧固件的操作空间，后期维护时底盘下方的螺栓拆装不会被横梁结构遮挡，完全符合量产车型的装配与维修工艺要求。
