研磨机承载背板与立柱集成支撑座

　　这套结构件面向小型研磨、抛光及试样修整设备的承载区域，核心作用是把工作盘、导向立柱、防护围挡和排屑空间整合在同一块安装基准上。实际设备运行时，磨料、粉尘和冷却液会沿工件周围飞溅，背板不能只理解为一块平板，它同时承担侧向围挡、立柱定位、底部承托和维护拆装的功能。建模时将方形底板、三边围壁、中央圆筒座和长条散热/排屑槽作为连续结构处理，能够更真实地反映铸件或钣金焊接件在装配中的边界关系。

　　从使用场景看，该类背板常见于实验室研磨机、金相试样制备设备、小型端面修整机以及台式抛光工位。操作人员将工件推向研磨区域时，设备需要稳定的竖向支撑来安装主轴套、导向轴或压紧机构；中央圆筒座即为这一受力路径提供定位面。圆筒与底板之间采用较大的过渡区域，避免立柱在受偏载时把应力集中到单一焊缝或薄壁转角。围壁高度不宜盲目加高，过低会削弱挡屑效果，过高则会妨碍工件取放和清洁，因此结构上保留了开放前侧，使手部、夹具和清扫工具能够直接进入工作区。

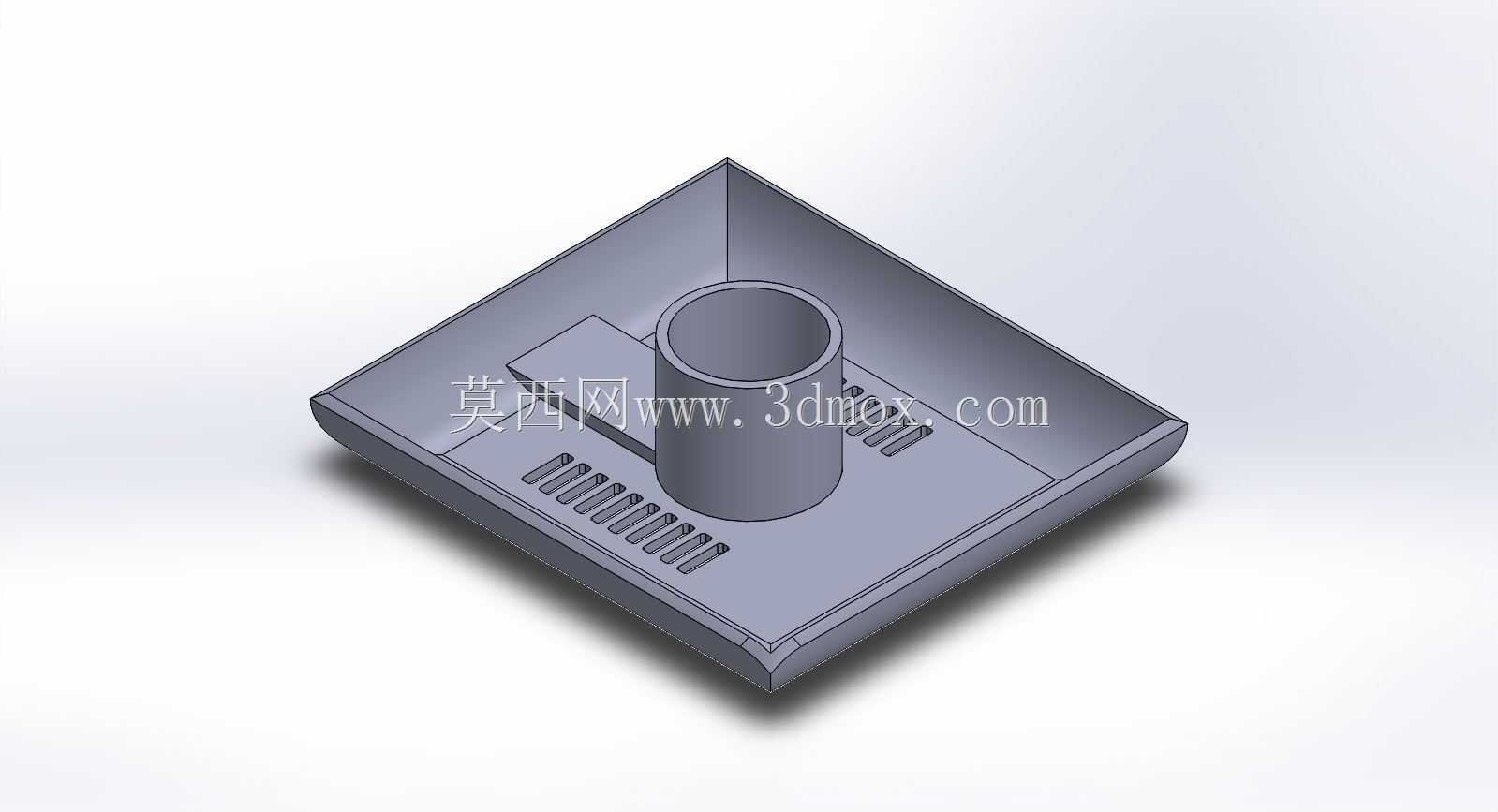

　　底板外形接近方形，边缘带轻微外扩和圆角过渡，这种处理不只是外观需要。研磨过程中设备会产生持续振动，尖锐外角在铸造、钣金折弯或数控加工中都容易形成应力集中；圆角边界可以改善载荷扩散，也降低操作人员磕碰风险。底板表面布置的多组长条槽具有双重意义：一方面可作为磨屑、粉尘和液体的导流通道，另一方面为内部电机、传感器、限位块或小型调节件提供安装、散热和观察空间。槽位方向围绕中央立柱分布，说明设计时考虑了工作区两侧的维护可达性，而不是在整块板上随意开孔。

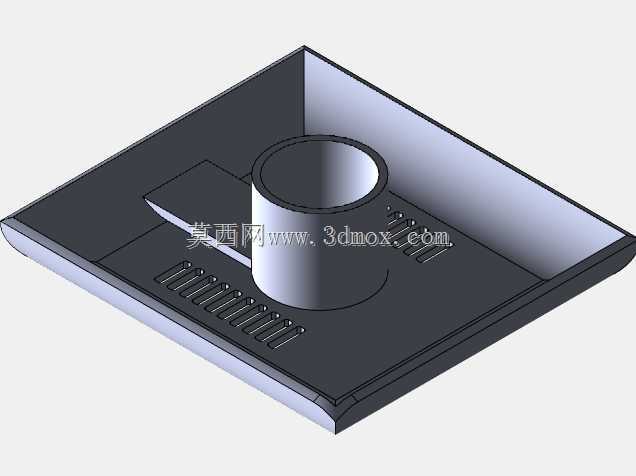

　　中央圆筒的内径、外径和高度需要与导向柱、主轴套筒或轴承座配合。若圆筒仅承担防护，其壁厚可按围挡刚度选取；若它同时作为立柱定位座，则内孔应视为关键配合面，圆柱度、同轴度和端面垂直度都会影响上部研磨机构的运动精度。圆筒下端与底板交接区应保留足够包络，模型中较宽的根部形态适合通过加强筋、圆角或局部增厚来实现。对于铸件方案，厚薄交接处要避免突变，防止冷却缩松；对于钣金焊接方案，则需在圆筒底部增加法兰环或肋板，以承受反复振动。

　　安装边界方面，方形底板的外轮廓决定了它与设备机架、工作台面或防护外壳的连接范围。设计时应先确认底板四角或围壁外侧是否预留紧固件位置，再确定上部机构的投影尺寸。中央立柱的中心线应尽量与底板载荷中心重合，若研磨头存在悬臂，偏心载荷会通过圆筒传递到底板，此时围壁后侧和两侧可作为天然加强结构。开放侧虽然便于操作，但也是刚度相对薄弱的方向，必要时可在底板下侧增加横梁，或在围壁端部设置折边，而不是在工作区内部焊接突兀肋板，以免积存磨屑。

　　从装配逻辑看，背板处于设备基础层，上方连接立柱或主轴组件，下方可能贴合机架面板，周边与防护罩、收集盘或传感器支架发生干涉检查。三维建模时需要把围壁内净空、圆筒外圆到围壁的距离、长条槽端部到板边的安全距离一并校核。尤其在小型设备中，线缆、冷却管和接近开关往往沿背板走线，槽孔边缘若没有折边或圆角，后期维护时容易磨损管线。

　　该结构的设计思路体现了“基准、围挡、排屑、支撑”一体化：底板提供平面基准，围壁控制污染范围，圆筒建立竖向定位，槽孔兼顾散热与清理。对于结构设计人员，后续深化时可根据载荷大小选择铸造、钣金焊接或铝板铣削方案；对于设备选型人员，则可通过外轮廓尺寸、立柱孔径、围壁高度和槽孔分布判断其是否适配现有研磨工位。整体形态简洁，但各特征都与研磨工况中的振动、污染、装配和维护直接相关。
