壁挂式卫生垫自助发放售卖终端结构

　　该终端面向公共卫生间、商场、学校、医院、交通枢纽等高频便民场景，采用壁挂安装思路，把卫生垫的储存、推送、取货和状态提示集中在一个薄型柜体内。设备正面预留操作显示区、支付识别区、取货口和运行指示灯，内部布置卷状或叠装卫生垫货道、推送执行件、传动导向件及控制安装空间，整体结构强调少占地、易维护和稳定出货。

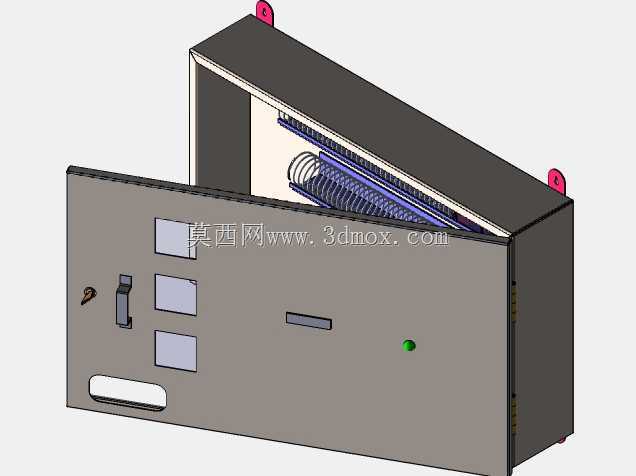

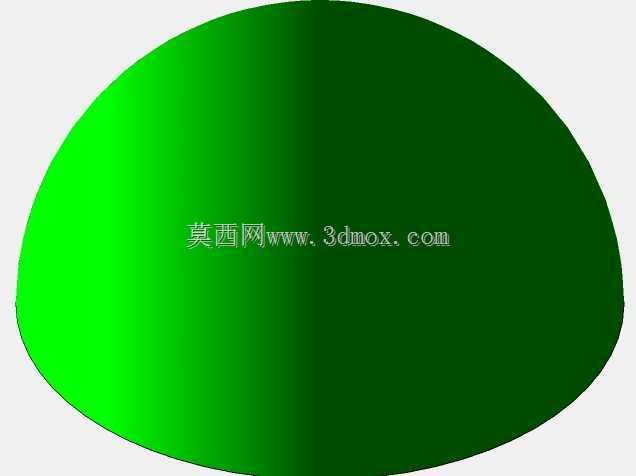

　　从实际用途看，这类设备不是普通货架，而是一套小型自助发放机构。使用者在外侧完成操作后，内部机构将单件卫生垫从货道中分离并推送至取货口，避免多人接触库存，也降低人工补货频次。柜体下部的长条形取货口与内部出货通道对应，取货位置偏低，手部伸入后可直接拿取商品；正面多块矩形区域可分别承载显示屏、操作提示、扫码识别或维护标识，绿色指示灯用于反馈通电、待机或故障状态。

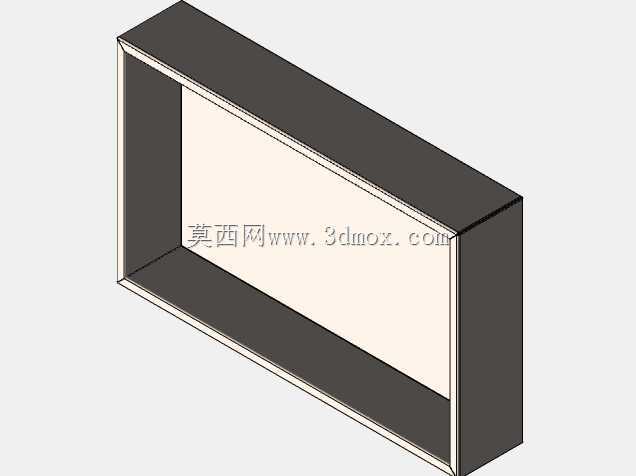

　　结构设计上，柜体采用钣金折弯箱体思路，外壳承担防护、安装和外观整合作用。背部贴墙布置，适合在卫生间入口、洗手台旁或通道侧墙固定；顶部两侧设置带孔吊耳，可作为吊装、挂装或定位辅助结构，安装时需结合墙体承重条件配置膨胀件。柜体厚度方向压缩明显，目的是减少对人行通道的占用，同时保留内部货道、电机和控制元件的检修空间。前壳与内箱之间可通过铰链、锁具或快拆螺钉连接，维护人员打开后能够直接接触货道和传动部件。

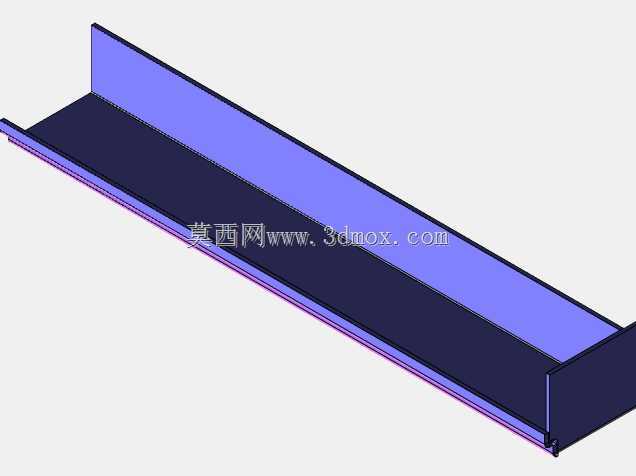

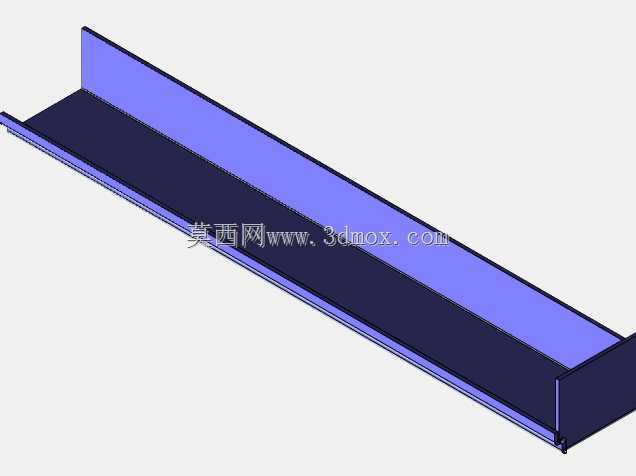

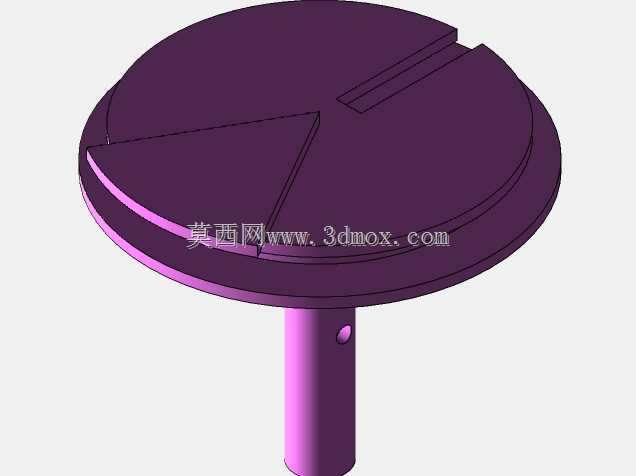

　　内部货道沿柜体长度方向布置，适合有序排列卫生垫。推送机构靠近货道末端，通过电机、滚轮、导向杆或拨片完成单份送出；传动件在模型中以轴、辊、支架和限位件形式体现，设计重点在于控制推送行程，防止一次出多件或卡滞。货道两侧需保留导向间隙，间隙过小会因包装褶皱增加摩擦，过大则可能造成物料偏斜。对于纸质或软包装卫生垫，出货路径应避免尖锐折边和陡变转角，通道表面尽量平滑，取货口处设置挡边，使商品在送出后自然停留在可拿取位置。

　　安装边界方面，壁挂式柜体需要优先确认墙面强度、检修开启方向和前方操作空间。设备不宜嵌入完全封闭的墙洞，前盖旋转或拆卸路径不能被门框、管线和洗手台遮挡；取货口前方应保留手部活动空间，扫码或操作区域高度宜结合成人站立使用习惯设置。柜体后侧可预留走线孔，电源线、控制线和联网模块线路从背部或顶部隐蔽进入，避免在潮湿清洁环境中外露。底部与地面保持距离，既方便地面冲洗，也减少积水对柜体下缘的影响。

　　在功能扩展上，箱体内部可容纳控制板、电源、驱动电机、通讯模块和检测元件。货道旁可设置缺货检测位置，通过光电或机械反馈判断库存状态；联网功能可用于远程库存提示、交易记录和故障报警，但结构建模时需要为天线、线束和模块固定留出独立区域，避免线束卷入推送机构。电机选型与货道阻力、商品重量和推送节拍相关，支架应保证电机轴与辊轴平行，传动过程中不出现侧向拉扯。

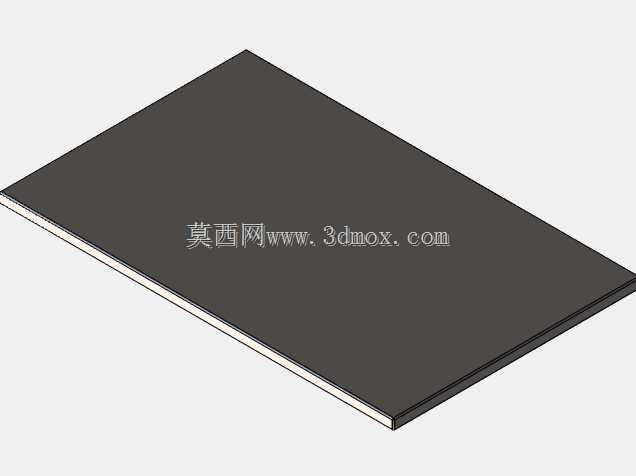

　　外形处理上，整机以矩形薄柜为基础，正面线条简洁，开孔集中在操作与取货区域，适合公共空间长期使用。柜体棱边可做折边或圆角处理，既提高钣金刚度，也降低使用者磕碰风险。内部支架优先采用螺栓连接，便于在维修时更换电机、辊轴和检测元件；货道宽度、导向件位置和出货口高度均可作为可调参数，以适应不同包装尺寸的卫生垫。

　　建模时需要重点核对柜体壁厚、吊耳孔位、前盖开启角度、内部货道与取货口的相对位置，以及电机、辊轴和商品通道之间的干涉关系。壁挂状态下，柜体载荷不仅包括自身重量，还包括满货状态下的偏置载荷，固定孔位应尽量靠近背部加强区。若后续投入加工，钣金件需考虑折弯系数、焊接或拼装方式、门板公差和防潮表面处理；运动部件则需围绕低卡货率、易补货和易更换进行结构复核。
