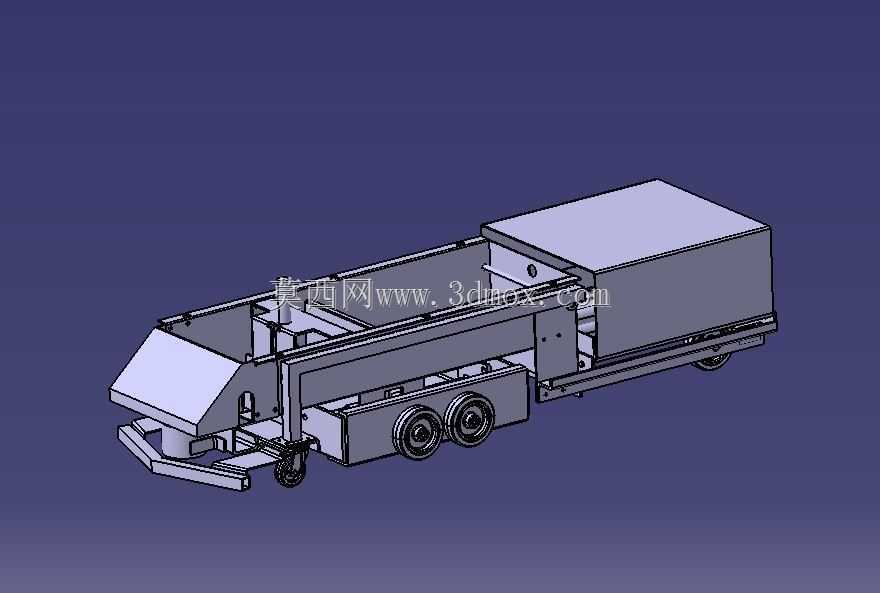

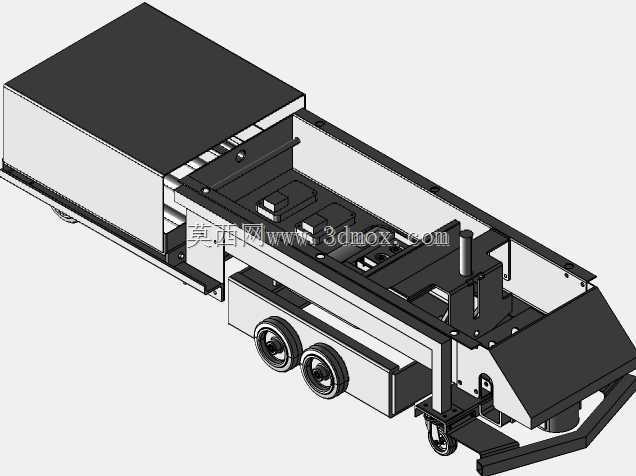

潜伏牵引式自动导引运输车体结构设计

　　这款自动导引运输载具的结构设计，核心围绕厂内物流的柔性转运需求展开，区别于传统固定路径的输送线设备，其整体采用长条形低重心布局，能够适配生产车间、仓储库区内部狭窄通道的通行需求，同时满足潜伏进入料架底部完成牵引挂接的作业要求。从结构布局来看，车体前段设置有导向防撞结构与导引检测模块安装位，能够在行进过程中实时识别路径标识，同时在遇到突发障碍物时触发机械缓冲防护，避免硬碰撞对车体结构、周边设备及人员造成损伤。行走轮组采用多轮承载布局，中部设置双组驱动轮单元，配合前后端的随动万向轮，既能够保证额定载重下的轮压均匀分布，避免长时间运行导致车间环氧地坪出现局部压痕，也能实现极小转弯半径下的平稳转向，适配库区内部密集排布的货位通道通行要求。

　　车体中段预留了大尺寸的电池仓与电控安装空间，能够根据实际续航需求配置不同容量的动力单元，同时电控区域与机械传动区域做了分隔式布局，方便后期运维过程中快速排查线路故障、更换易损部件，不需要对整体车体结构做大面积拆解。车身后段设置有可伸缩的牵引挂接机构，能够在行进到待转运料架的指定位置后，自动完成挂销的升降对接，不需要人工辅助即可实现料架的拖带转运，单台载具可适配多种不同规格的底部带承托空间的物料架，减少厂内物流载具的重复投入。在结构强度设计上，车体主框架采用型材拼焊的承载结构，关键受力位置做了局部加厚的加强筋处理，能够承受满载牵引时的瞬时冲击力，避免频繁启停、急转向过程中出现框架变形的问题。安装边界方面，车体整体高度控制在较低区间，

　　能够顺利进入常规高度的物料架底部空间，车体宽度适配厂内标准人行通道的预留尺寸，不需要对现有车间的通道布局做大规模改造即可直接投入使用。考虑到厂内运行的实际工况，车体外侧的覆盖件采用快拆式的安装结构，日常检修时可以快速拆卸对应位置的护板，对轮组、传感器、驱动单元进行维护保养，所有外露的电气接插件都做了防呆设计与防护处理，能够适应车间内多粉尘、偶尔有少量切削液飞溅的作业环境。导引模块的安装位预留了多类传感器的安装接口，既可以适配磁条导引、二维码导引的传统方案，也能够升级激光SLAM的无轨导航方案，不需要对车体主结构做二次加工即可完成导航方式的迭代。牵引机构的行程做了冗余设计，能够适配不同厂家生产的料架挂接高度差，

　　减少载具与现有物流载具的适配改造成本。轮组的安装座采用可调式结构，在长时间运行出现轮组磨损后，可以通过调整安装座的位置保证驱动轮的接地压力一致，避免出现行走打滑、走偏的问题。车体尾部预留了声光警示模块的安装位置，运行过程中可以通过灯光与声音提示周边人员及时避让，符合厂内作业的安全规范。整体结构没有冗余的装饰性设计，所有外部结构都服务于功能需求，棱角位置都做了圆角过渡处理，避免运行过程中剐蹭周边物料或者人员。
