带密封垫圈的铝端口自攻锁紧螺钉

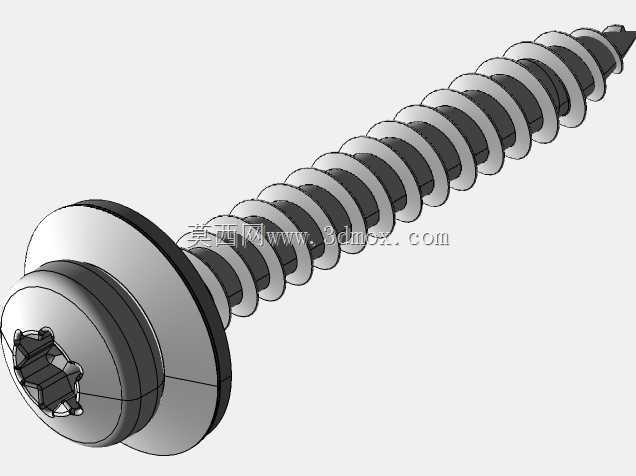

　　这款紧固件的三维结构围绕铝制螺纹端口的现场装配需求展开，最直观的特征是螺钉头部下方集成了一圈弹性密封垫圈，垫圈被约束在法兰面与螺钉支承面之间，装配时不会随螺钉转动而错位，这一点在批量产线的电动批头锁付场景里很关键。普通自攻螺钉直接拧入铝件端口时，接合面只能依靠金属面贴合，铝件端面的加工刀纹、轻微平面度偏差都会留下微观渗漏通道，而带压的密封垫圈在螺钉轴向预紧力作用下产生弹性变形，能够填满端面的微小凹凸，在端口位置形成一圈连续的密封带，既阻挡外部水汽、粉尘进入螺纹啮合区域，也避免端口内部介质从接合缝隙渗出。

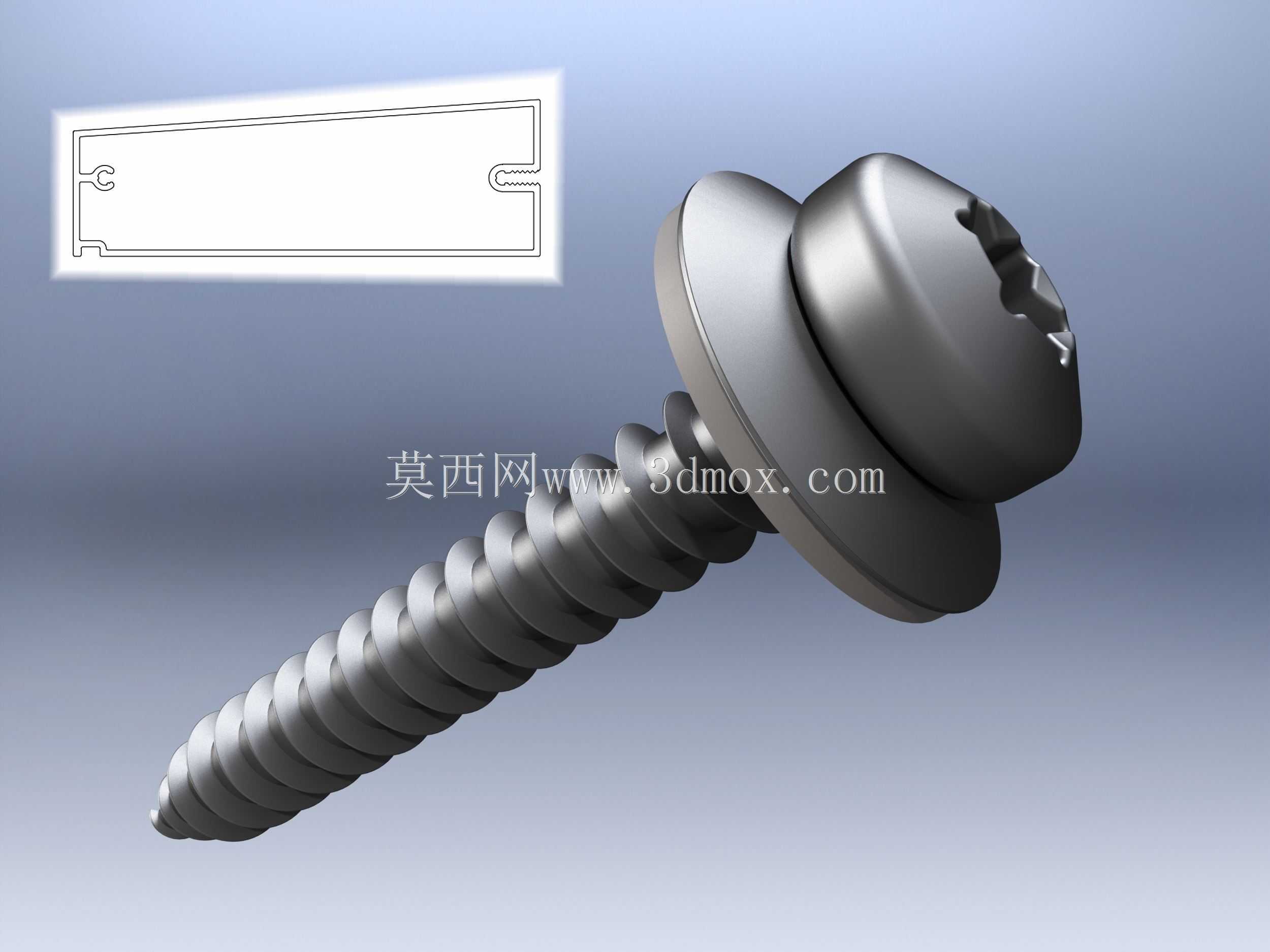

　　从头部结构看，该螺钉采用外法兰盘加梅花驱动槽的组合，法兰盘扩大了头部与被连接件的接触面积，把锁付时的轴向压紧力分散到更大的环形区域，降低铝质端口表面的局部压应力，防止软质铝材在过大比压下出现压陷、镀层剥落或者端面变形。梅花槽的受力特性优于普通十字槽，批头与槽型是多面接触，拧入过程中扭矩传递更稳定，打滑、槽口拧花的概率明显降低，适合要求规定拧紧扭矩的装配工位；槽腔深度和侧壁拔模角度在建模时需要兼顾批头插入间隙与成型工艺，不能为了追求啮合深度把槽底做得过尖，否则冷镦成型时模具应力集中，量产中容易出现头部开裂。

　　螺杆部分采用全牙自攻螺纹，牙型轮廓、牙距和牙高针对铝合金基材的切削与挤压成型特性匹配。铝材料塑性较好、硬度低于钢制螺钉，自攻拧入时螺钉牙纹会在预制底孔内壁挤压出配合螺纹，不需要预先攻丝，减少一道加工工序。设计底孔直径时要严格控制在合理区间：底孔偏大，螺纹啮合牙高不足，拉拔力和锁紧保持力会下降，长期受振动后容易松脱；底孔偏小，拧入扭矩急剧升高，可能造成铝孔螺纹烂牙、螺钉断裂，或者端口被撑胀产生微裂纹。螺纹末端的锥状引导段让螺钉更容易对准底孔，首牙切入时不会偏斜，斜向入钉的问题在手工装配和自动化送钉锁付中都能得到缓解。

　　这类螺钉常见于户外电气设备壳体、传感器铝外壳、气动与流体管路铝制端口、通信机箱以及需要满足淋雨防护要求的机电产品上。设备在户外运行时会经历昼夜温差、雨水冲刷、振动载荷，接合面如果没有密封补偿，热胀冷缩带来的微小间隙会逐步让密封失效，集成垫圈的结构省去了单独加装平垫、密封圈的工序，操作员不会漏装垫圈，物料管理上也只需要一个料号，供应链和装配防错都更简单。

　　建模时需要把几个装配边界表达清楚：法兰下表面到垫圈自由状态下的厚度差决定了密封压缩量，垫圈压缩率通常控制在弹性材料允许的范围内，既要保证密封比压，又不能把垫圈压到完全失去回弹能力；螺钉总长、螺纹有效长度要与铝端口的壁厚匹配，末端穿出底孔后不能干涉端口内部的阀芯、接插件或者流道；头部外径和法兰直径要留出套筒或批头的作业空间，相邻螺钉的中心距不能小于法兰外径加工具避让距离。螺纹段与光杆段的过渡位置要做圆滑过渡，避免热处理和冷镦过程中的应力集中，垫圈内侧与螺钉杆部的间隙也要合理，间隙过大会在锁付时被挤入螺纹间隙，间隙过小则垫圈无法自由压缩补偿。

　　结构校验阶段通常会关注几项实际工况：一是轴向预紧力下铝件端面的压痕是否在允许范围，二是温度循环后垫圈回弹能否维持密封接触压力，三是横向振动下螺纹副的防松能力，四是拧入过程中攻丝扭矩是否平稳。自攻螺钉在铝端口形成的螺纹牙属于一次性成型配合，重复拆装次数有限，三维设计中把螺纹牙型、法兰支承面、垫圈压缩空间和驱动槽的位置关系完整还原，能够让结构工程师在数模阶段直接核对锁付路径、工具空间和密封压缩状态，减少后期样机阶段出现的干涉、渗漏和滑牙问题。
