长圆孔阵列开槽穿孔板钣金结构

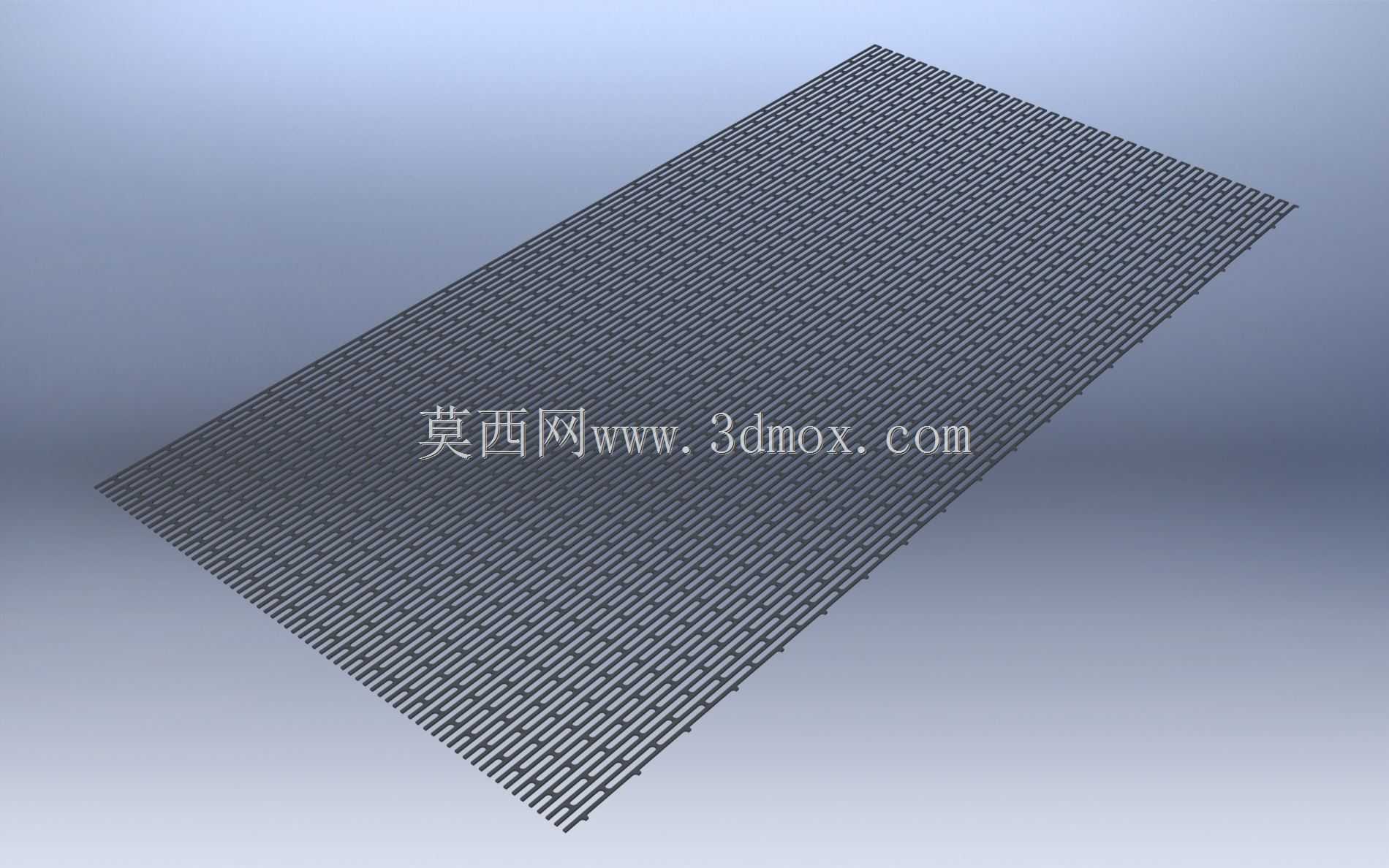

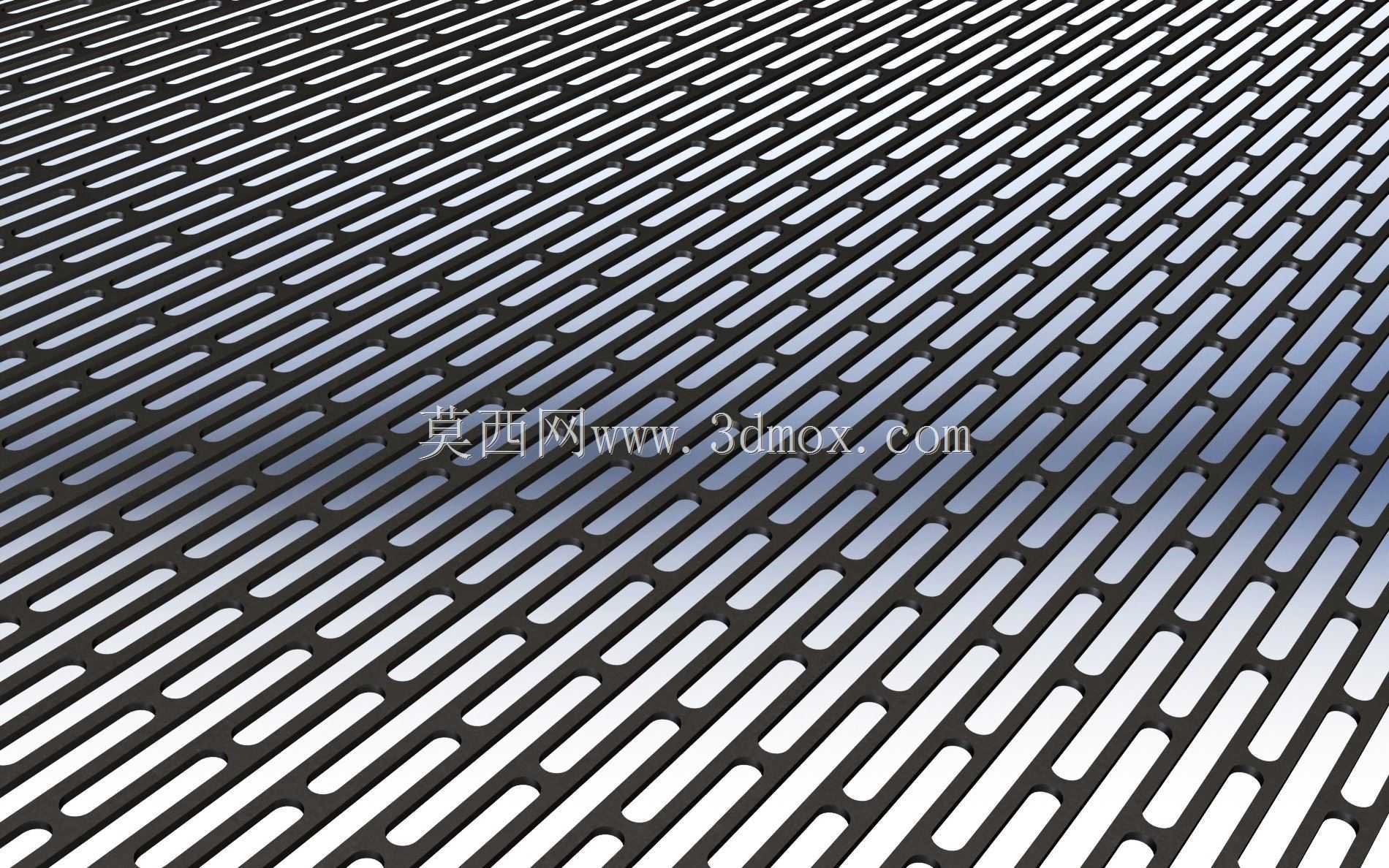

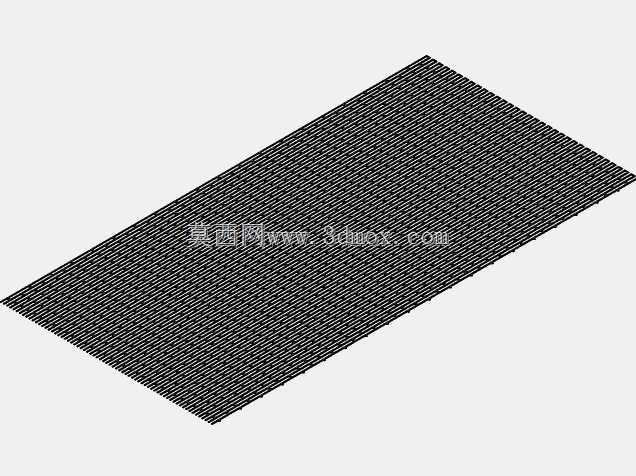

　　该穿孔板采用规则长圆孔阵列布局，孔型沿同一方向连续排布，相邻孔列之间保留等宽实体筋条，整体形成稳定的网格承载面。板件在视觉上呈现密集斜向纹理，但从结构逻辑看，其核心并不是装饰纹样，而是通过开孔率、孔边距和筋条宽度的平衡，使薄板在减重、通透、防护和承载之间取得可预测的工程表现。

　　在设备设计中，这类板件常用于防护罩、通风隔板、筛分托板、机柜散热面、输送线侧边挡板以及需要观察或流体通过的维护区域。长圆孔相较圆孔具有更明确的方向特征：沿孔长方向可提供更大的连续通过空间，沿孔宽方向则保持较密的阻挡边界。用于气流组织时，孔列方向可与风道流向配合，降低局部紊流；用于物料隔离时，孔宽尺寸决定可通过颗粒或零件的最大边界；用于人员防护时，筋条连续性和孔边圆角又关系到触碰风险与清洁便利性。

　　建模时应优先保证孔型、节距和板厚之间的关系清晰。长圆孔两端为半圆，中间为直边段，孔与孔之间不能只按平面图案处理，还要考虑钣金折弯、焊接或螺栓固定后的实际刚度。若板幅较大，均匀开孔会削弱截面，筋条方向上的抗弯能力与垂直筋条方向并不相同，因此在承载工况下不能简单按实心板估算。靠近外轮廓的孔边距需要保留足够实体材料，避免安装孔、折弯线或焊缝与开孔区域重叠，造成应力集中或加工变形。

　　安装边界方面，穿孔板通常不单独作为重型承力件，而是嵌入框架、压条、型材槽或焊接框内使用。四周预留实心边带有利于螺钉固定、点焊搭接和密封处理；若采用可拆卸结构，压条间距应结合板厚与开孔率设置，防止薄板在振动环境中产生颤振。对于需要人员踩踏或放置工件的场景，应在下方增加支撑梁，支撑方向宜与主要筋条受力方向匹配，避免长跨距悬空。

　　从制造角度看，该结构适合数控冲床、激光切割或冲压模具成型。单件小批量可采用平板切割后去毛刺，孔边应保持圆滑过渡；批量生产时可制作连续冲模，以保证孔位节距一致。长圆孔端部圆弧半径与孔宽相关，若后续需要折弯，折弯线应尽量避开开孔密集区，或通过增加实体过渡区控制折弯开裂。表面处理可根据使用环境选择喷塑、镀锌、阳极氧化或不锈钢拉丝，但开孔边缘的膜层完整性需要重点检查。

　　在三维结构设计中，穿孔板的价值在于把封闭钣金件转化为可通风、可透视、可泄流的功能界面。它既可以作为设备外壳的一部分，也可以作为工艺装备中的隔离层。设计人员需要根据通过对象、防护要求、清洗方式和固定形式反推孔宽、孔长、节距及边带尺寸，而不是仅追求排列效果。规整的阵列不仅便于加工和检验，也使后续替换、维护和强度复核具有明确依据。
