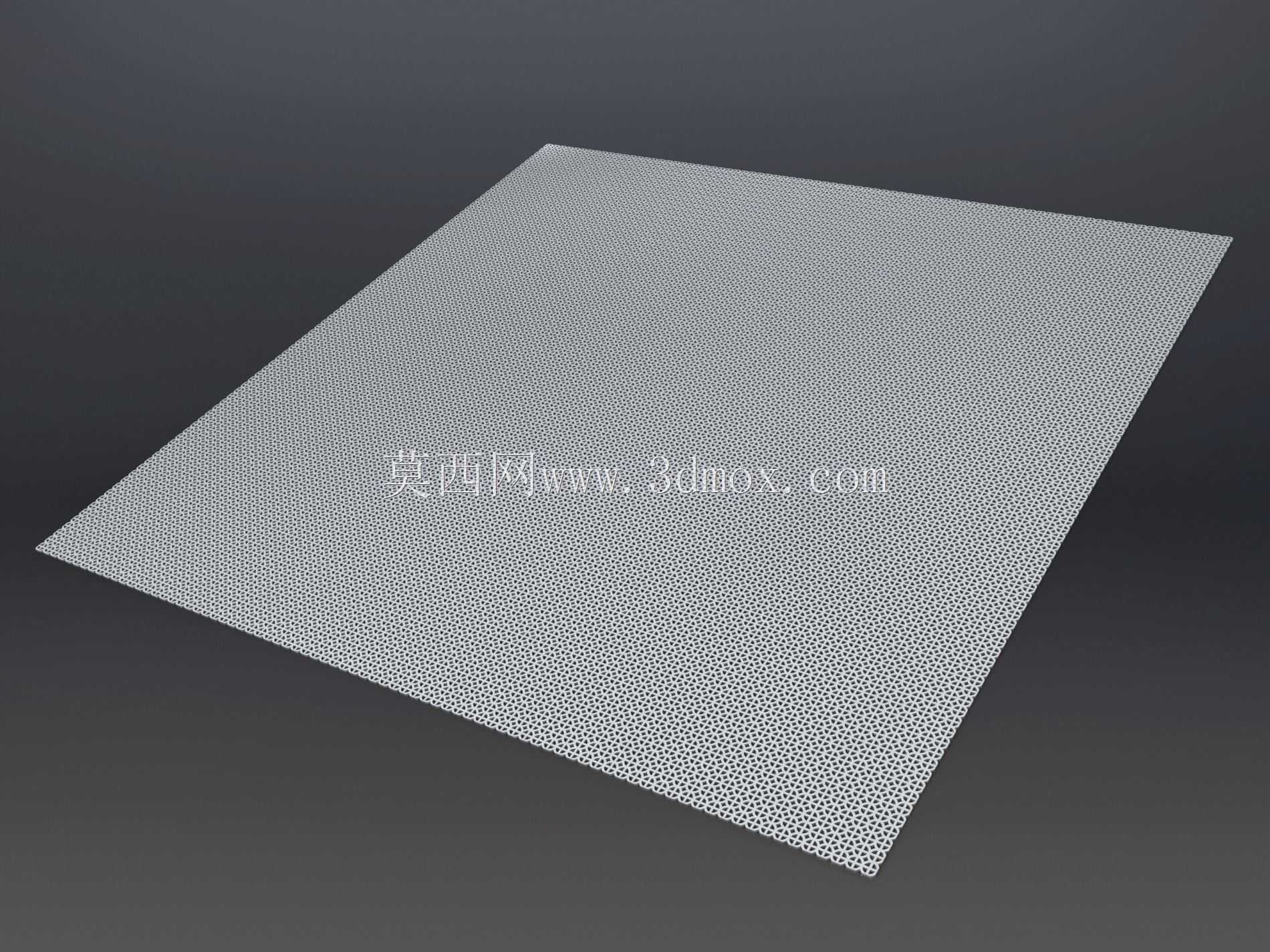

2mm厚铝制密集微孔穿孔板结构件

　　这款2mm厚度铝制穿孔板采用整面均匀排布的密集微孔设计，板面为规整方形，所有孔位按正交网格阵列分布，孔间距、孔径全程保持一致，无局部孔位偏移、疏密不均的问题，整体平整度控制良好，无薄板冲压后常见的翘曲、鼓包变形。

　　从实际工程应用场景来看，这类穿孔铝板的适配范围非常广泛：在通风散热系统中，它可以作为设备机柜的通风罩板、风道均流板，气流穿过密集微孔时会被均匀拆分，既可以保障通风通流面积，又能阻挡大尺寸杂物进入设备内部，同时微孔结构还能打散高速气流，降低风噪；在物料筛分工况里，它可以作为细颗粒物料的分级筛板，2mm的基板厚度兼顾了结构刚性和开孔率，筛分细小颗粒时不会因为基板过厚出现卡料、堵孔的问题，铝材质本身自重远低于同厚度钢板，大幅降低筛体往复运动的负载；在声学降噪场景中，它可以作为吸音棉的外侧护面板，微孔配合背后的吸音空腔可以消耗声波能量，机房、隔音罩的内饰面大量使用这类结构；在装饰防护场景里，它可以作为设备外罩、平台围挡的面板，兼顾透视透气和防护隔离，铝材质的抗锈蚀特性也让它可以在潮湿、有轻度腐蚀的车间环境长期使用，不需要额外做防锈涂装。

　　设计这款穿孔板时，首先要平衡开孔率和结构强度两个核心指标：如果孔间距过小、开孔率过高，2mm厚的铝板整体刚性会大幅下降，平放或者竖向安装时容易出现中部挠曲变形，孔位边缘也容易因为受力出现卷边；如果孔间距过大、开孔率不足，通风、筛分、透声的核心功能就会打折扣。建模过程中先确定基板的外轮廓尺寸，再以板面左下角为阵列基准，先绘制单个微孔的切除特征，通过线性阵列命令按固定横向、纵向间距完成全板孔位排布，阵列时要预留板边的实体边框宽度，边框部分不开孔，既作为后续安装时的螺栓固定位，也能避免板边孔位外露导致边缘强度不足、划伤人手的问题。基板选用2mm厚度的铝合金板材，相比同厚度钢板减重约三分之二，现场安装时单人即可搬运对位，不需要额外吊装辅助，铝合金本身的导热系数远高于钢材，作为散热通风板时可以快速将设备侧的热量传导扩散，辅助提升散热效率。

　　安装边界方面，这款穿孔板的四周边框预留了足够的实体区域，安装时可以直接在边框位置钻孔采用螺栓压紧固定，也可以采用压条嵌装的方式固定在框架槽内，不需要在开孔区域做打孔固定，避免破坏孔位排布的完整性。如果是作为振动筛的筛板使用，安装时可以在板底增加横向支撑肋，支撑肋的间距控制在合理范围，避免薄板在物料冲击、振动工况下出现共振颤振，支撑肋和板面之间可以加装薄橡胶垫，既可以缓冲振动，也能避免铝面和钢制支撑直接接触产生电化学腐蚀。如果是作为通风护板使用，竖向安装时两侧边框嵌入机柜的安装槽内，上下端用压条固定即可，板面的微孔孔径统一，气流穿过时不会产生局部紊流异音。如果是作为吸音护面使用，安装时板面和背后的吸音棉之间保留10-20mm的空腔，透声效果会达到最优，同时铝板表面可以做阳极氧化处理，进一步提升抗腐蚀能力和表面耐磨性能，长期使用不会因为积灰、受潮出现表面粉化。

　　结构细节上，所有微孔的冲切断面保持平整，孔口无明显毛刺，不需要后续二次打磨处理，整板的平面度公差控制在薄板加工的合理范围内，拼接使用时多块板的孔位可以对齐，阵列线条连贯，不会出现孔位错位影响外观和通流均匀性的问题。建模时全参数化关联孔间距、孔径、板厚、外轮廓尺寸，后续如果需要适配不同工况，只需要修改对应参数即可快速生成不同开孔率、不同外形尺寸的衍生型号，比如需要更大通流面积就可以微调缩小孔间距，需要筛分更细的物料就可以减小微孔直径，需要更高结构强度就可以调整基板厚度或者加宽四周实体边框，整套特征结构逻辑清晰，没有冗余特征，后续编辑修改不会出现特征报错、阵列丢失的问题，完全可以直接导出工程图用于钣金下料、冲压加工。
