工业风穿孔金属三头组合吊灯结构设计

　　这套三头组合式穿孔金属吊灯的结构建模，核心围绕商用空间照明的实际安装需求展开，在做结构拆解时首先要明确它的使用场景：这类灯具大多应用在工业风餐饮门店、开放式办公区、loft商住空间、创意产业园区的公共走廊区域，既承担基础环境照明功能，也作为空间软装的金属质感装饰构件，和裸露管线、水泥基面、做旧木质家具的装修风格形成视觉呼应。

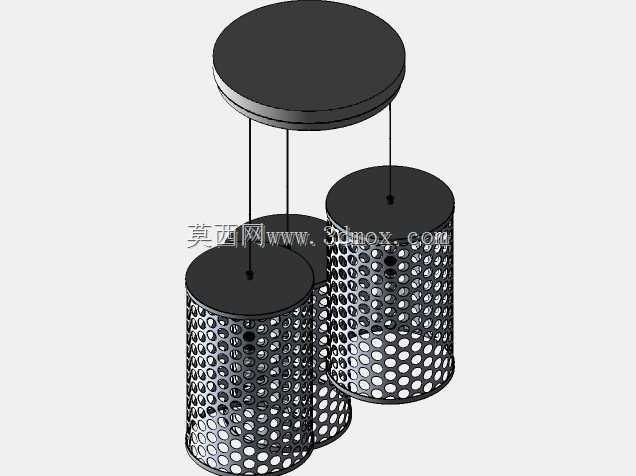

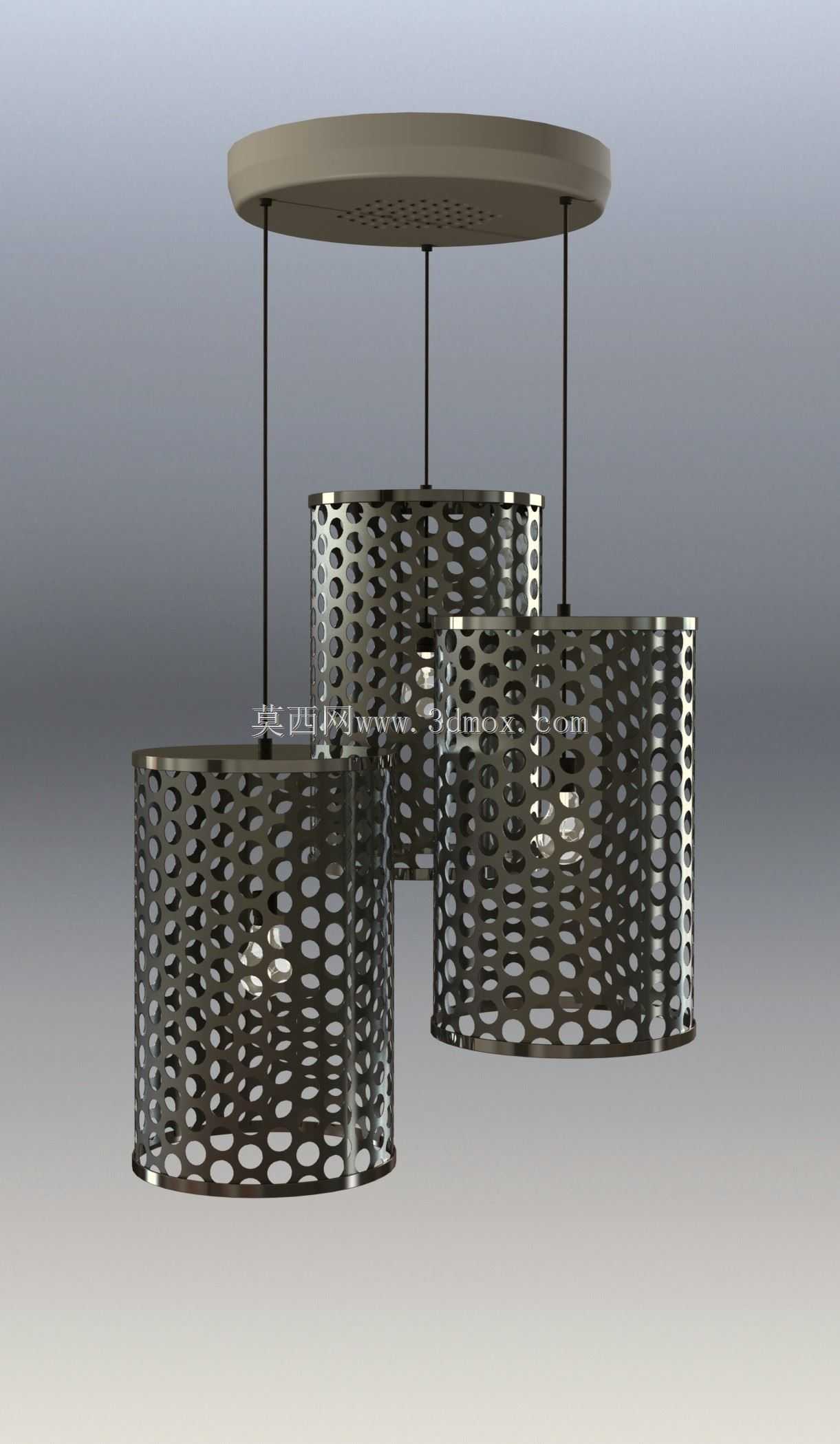

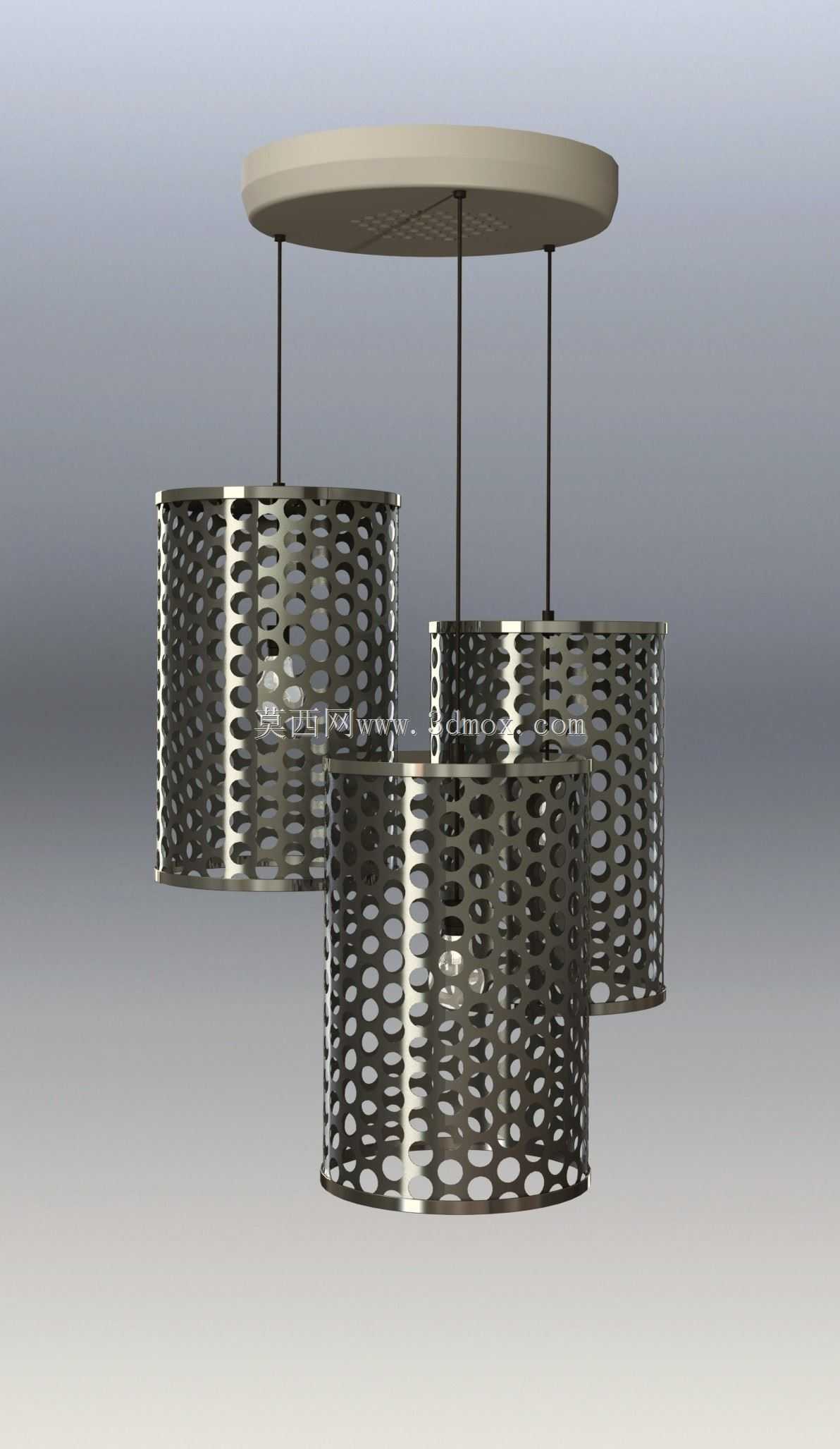

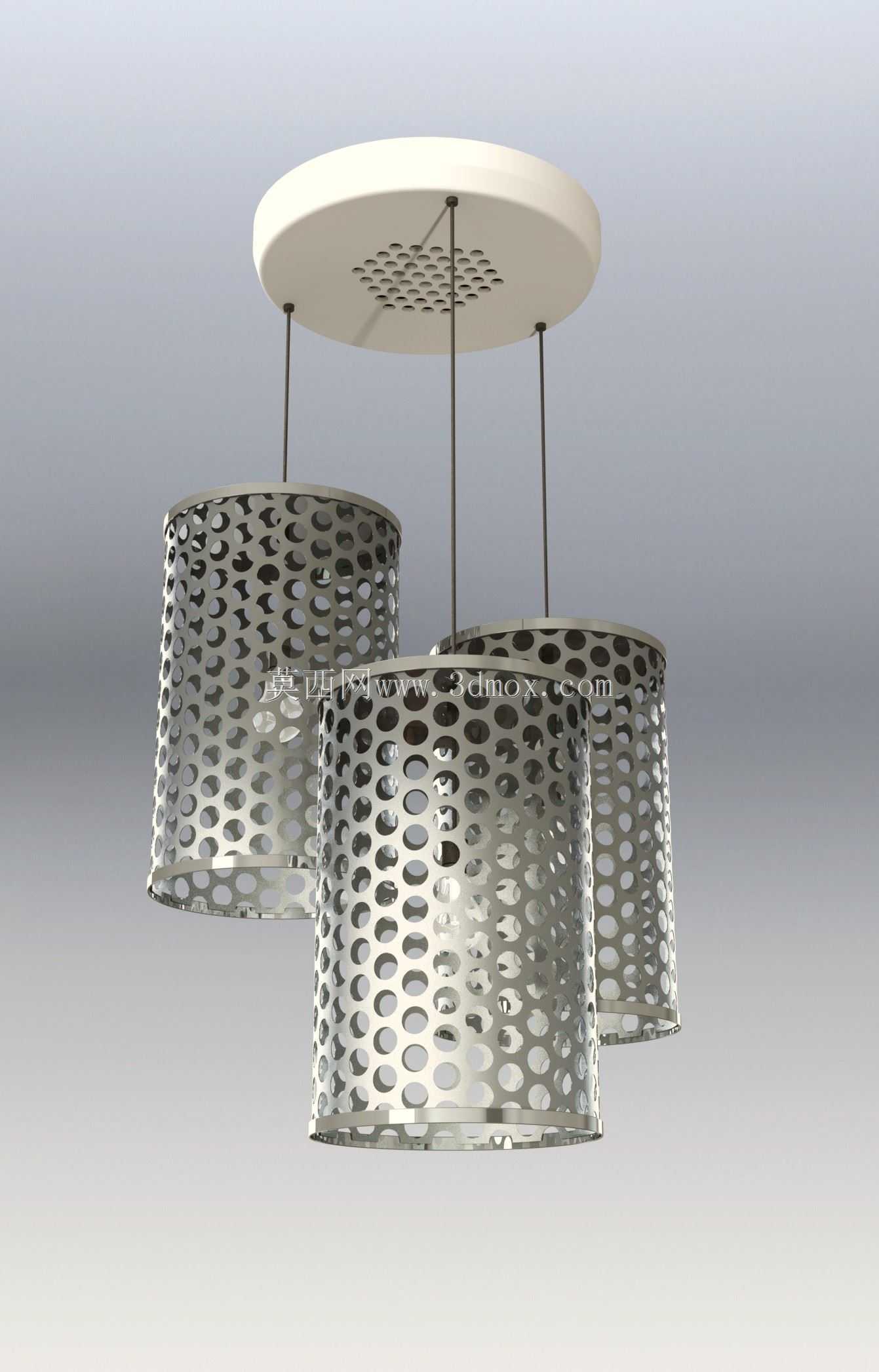

　　从结构组成来看，整套灯具分为顶部吸顶固定盘、三根独立悬挂吊杆、三个不同直径的圆柱形穿孔灯罩三个核心部分。顶部的圆形吸顶盘采用薄钢板冲压成型，盘面预留了三组吊杆安装孔位，同时在盘体内部预留了接线端子的排布空间，安装时吸顶盘直接贴合混凝土吊顶或者木质吊顶基面，通过膨胀螺栓或者自攻螺丝完成固定，盘体边缘做圆角翻边处理，避免安装过程中薄钢板锐边划伤施工人员。三根悬挂吊杆采用中空薄壁金属圆管，电线从管体内腔穿入，完全隐藏走线，避免明线破坏整体视觉效果，吊杆的长度根据三个灯罩的错落排布高度做差异化设定，安装完成后三个灯罩不在同一水平面上，形成高低错落的层次，避免三头齐平带来的呆板感。

　　灯罩部分是这套设计的核心，三个灯罩均为圆柱形薄壁钣金卷圆结构，筒壁采用整板冲孔工艺加工，孔型为长圆形椭圆孔，孔位按照交错阵列排布，相邻孔位的间距均匀一致，冲孔完成后板材通过卷圆机卷成圆筒，对接处采用氩弧焊焊接后打磨平整，表面做黑古铜或者哑光黑的金属表面处理。这种穿孔结构的设计有两个实际作用：一是光线可以通过筒壁的孔洞向外漫射，不会因为封闭金属灯罩导致光线全部向下直射，既在桌面区域形成集中的重点照明，也能通过侧壁孔洞向外透出斑驳的光影，在墙面和地面形成规律性的光斑纹理，烘托空间氛围；二是穿孔结构大幅降低了灯罩的整体重量，相比同尺寸的封闭金属筒，冲孔后的板材重量降低近四成，减轻了吊顶悬挂的承重负载，同时孔洞形成了自然的通风通道，灯具工作时灯泡产生的热量可以通过孔洞快速散出，降低灯罩内部的积温，延长光源的使用寿命。

　　在建模过程中需要重点把控几个安装边界尺寸：首先吸顶盘的直径要覆盖三个吊杆的安装点位，同时盘体尺寸不能过大，避免在小空间吊顶上产生突兀感；吊杆的长度需要根据使用空间的层高做适配，常规2.8米层高的商用空间，吊杆长度控制在300到500毫米区间，保证灯罩底部距离地面的高度不低于2.2米，避免人员行走时碰头；三个灯罩的直径做梯度区分，最大直径的灯罩尺寸控制在400毫米左右，最小的在300毫米上下，三个灯罩水平方向的排布间距要保证相邻灯罩之间留有至少100毫米的间隙，避免光影重叠，也方便后期单独更换灯泡或者维护灯罩。

　　结构设计时还要考虑装配的互换性，每个灯罩顶部都设计了独立的吊杆连接接头，接头和灯罩顶板通过螺丝固定，后期如果需要调整灯罩的排布位置，或者更换不同表面处理的灯罩，不需要拆卸顶部吸顶盘，直接在下方就能完成灯罩的拆装维护。灯罩底部没有封闭底板，光源采用螺口灯座固定在灯罩顶部的安装板上，光源向下照射，光线一部分直接从灯罩下口投射到下方桌面，一部分穿过侧壁的穿孔向外扩散，兼顾重点照明和环境氛围照明的双重需求。整个钣金件的折弯、冲孔、卷圆工艺都符合常规钣金加工厂的加工能力，不需要特殊定制模具，落地加工的成本可控，适合小批量定制化的商用照明项目使用。
