该结构件面向普通卧式车床及小型数控车床的外圆、端面、切槽与短台阶轴类加工场景,属于刀架系统中直接承担刀具定位与夹紧的承载部件。现场使用时,操作者将车刀刀杆置入刀架对应槽位,通过上方均布的锁紧孔旋入压紧螺栓,把刀具牢牢压合在刀架基准面上,完成换刀后即可随刀架转位或固定在切削工位,承受车削过程中的主切削力、进给力与断续切削带来的冲击载荷。

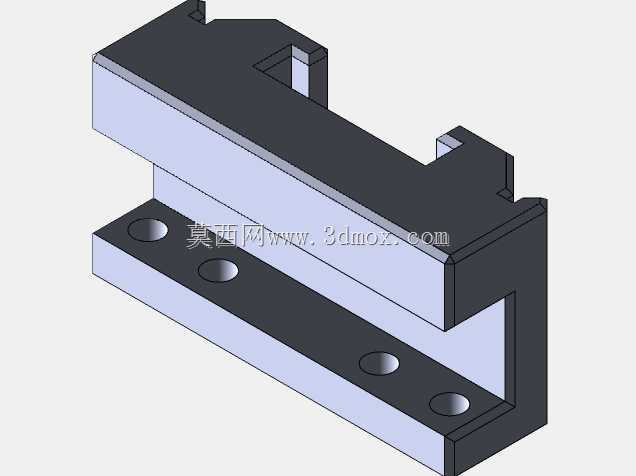

从实际功能看,这款Ba型刀架刀柄的核心作用是为车刀提供稳定、可重复的安装基准。刀架下部采用开口槽式结构,槽宽按92毫米设计,能够适配对应规格的车床中拖板或刀架安装基面;槽体两侧形成夹持与定位边界,安装时通过紧固件将整个刀座固定在机床刀架安装位置上。上部承载面布置多个螺栓孔,孔位沿刀具装入方向合理分布,使压紧力能够覆盖刀杆的主要接触区域,避免单点压紧造成刀具翘起或振动。

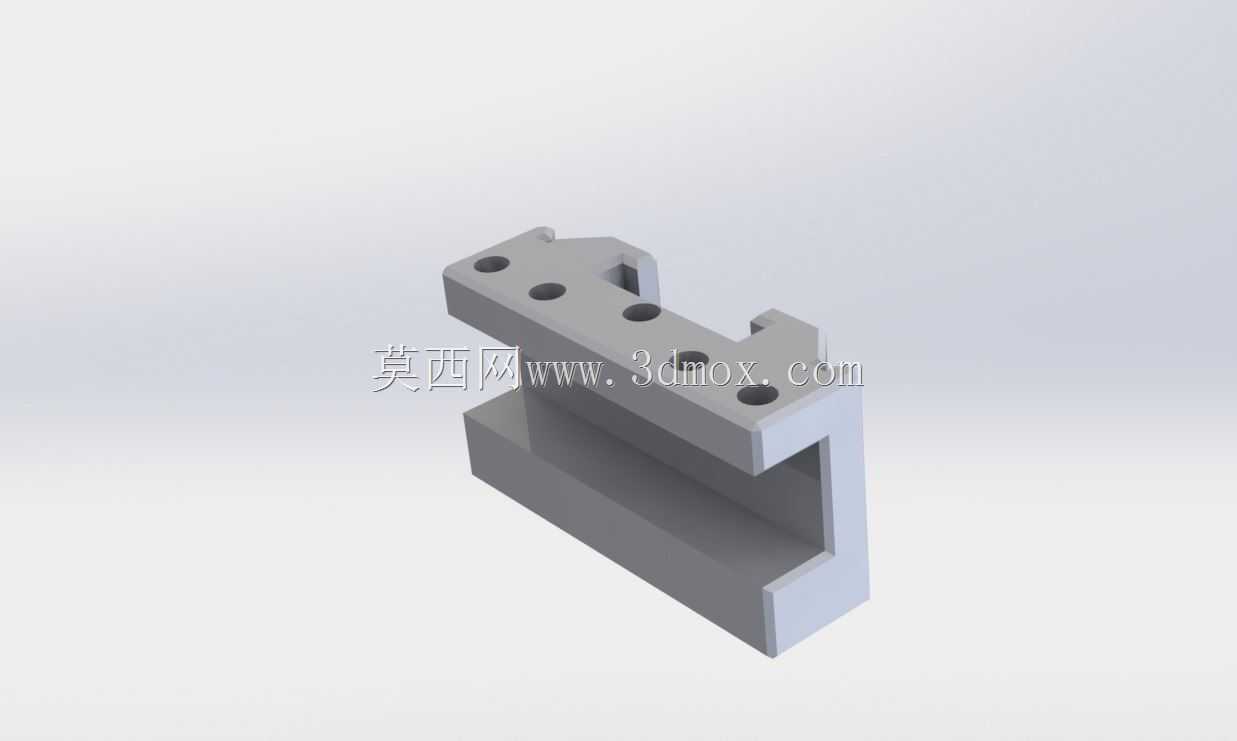

结构设计上,件体整体呈阶梯式L形布局,下部为长槽夹持段,上部为带孔刀具压紧段,中间通过立壁连接,形成较高的刚性框架。立壁与底板之间保留较大的实体过渡区域,可在切削力传递过程中减少局部应力集中;上部平台的厚度经过加强,能够抵抗螺栓锁紧时的局部变形以及切削时的弯曲力矩。多个圆孔不仅用于穿装压紧螺钉,也在一定程度上减轻了件体重量,同时保证孔周有足够的壁厚,避免频繁锁紧后出现孔口压溃。
外形与安装边界方面,模型需要重点控制下部开口槽的宽度、深度以及与上部刀具安装面的平行度。92毫米槽对槽决定了它能够匹配的刀架或滑板尺寸,若槽宽过大,安装后会产生间隙并在重载切削时引发晃动;若槽宽过小,则无法顺利装配。上部平台的长度、孔间距和孔位高度决定了可装夹车刀的截面范围以及螺栓压紧行程,设计时应保证刀杆放入后,压紧螺栓能够垂直作用在刀杆中心线附近,使夹紧力方向尽量指向定位基准面。
建模过程中,应先建立下部安装槽与上部承载面的基准关系,再完成立壁、平台和孔系的实体造型。开口槽的内侧面、底面与上部刀具贴合面属于关键配合面,需保证平面度和相互位置精度;孔系位置应结合标准刀具压紧方式布置,避免孔边距过小。圆角过渡处不宜盲目增大,既要缓解应力集中,也要防止与车刀、压板或相邻刀位发生干涉。
在机床加工现场,这类刀架部件的可靠性直接影响尺寸稳定性和表面质量。刚性不足时,粗车外圆或强力切槽容易出现让刀、振纹和螺钉松动;定位面加工不良时,重复换刀后刀尖高度会发生偏差。因此,结构设计既要满足92毫米槽宽的安装约束,也要通过实体壁厚、孔位布置和夹紧力路径,让刀具受力后能够稳定传递到床鞍和床身,而不是集中在薄弱的立壁或槽口位置。
该模型适用于机床附件设计、车床刀架改造、车削工装校核以及教学演示中的刀具装夹分析。使用时可围绕槽宽配合、刀具装入空间、螺栓锁紧位置和周边干涉范围进行检查,尤其要确认车刀装入后刀尖位置、压紧螺钉行程以及刀架转位时与工件、卡盘、尾座之间的安全距离。
