双塔悬索跨江公路桥梁结构

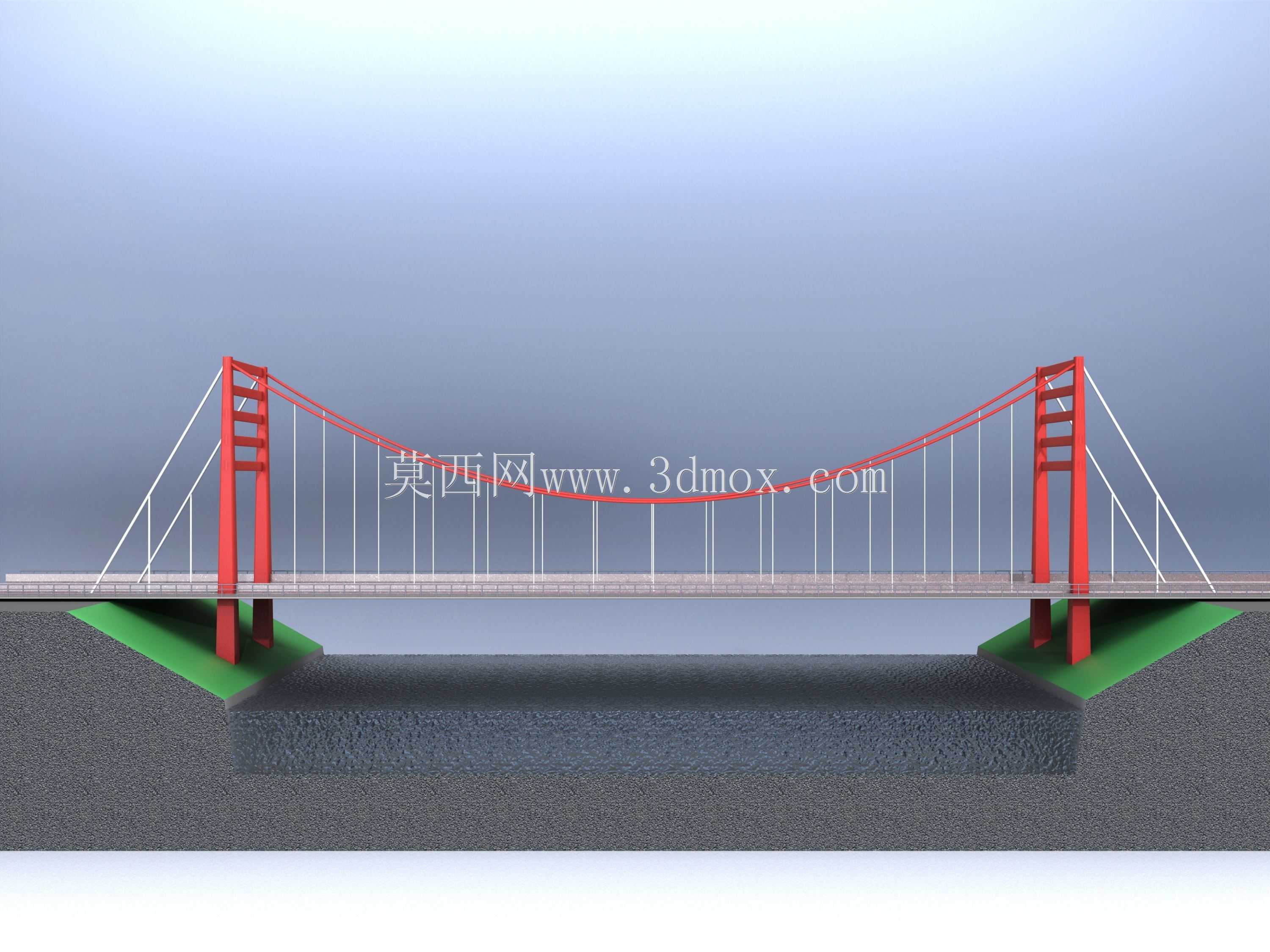

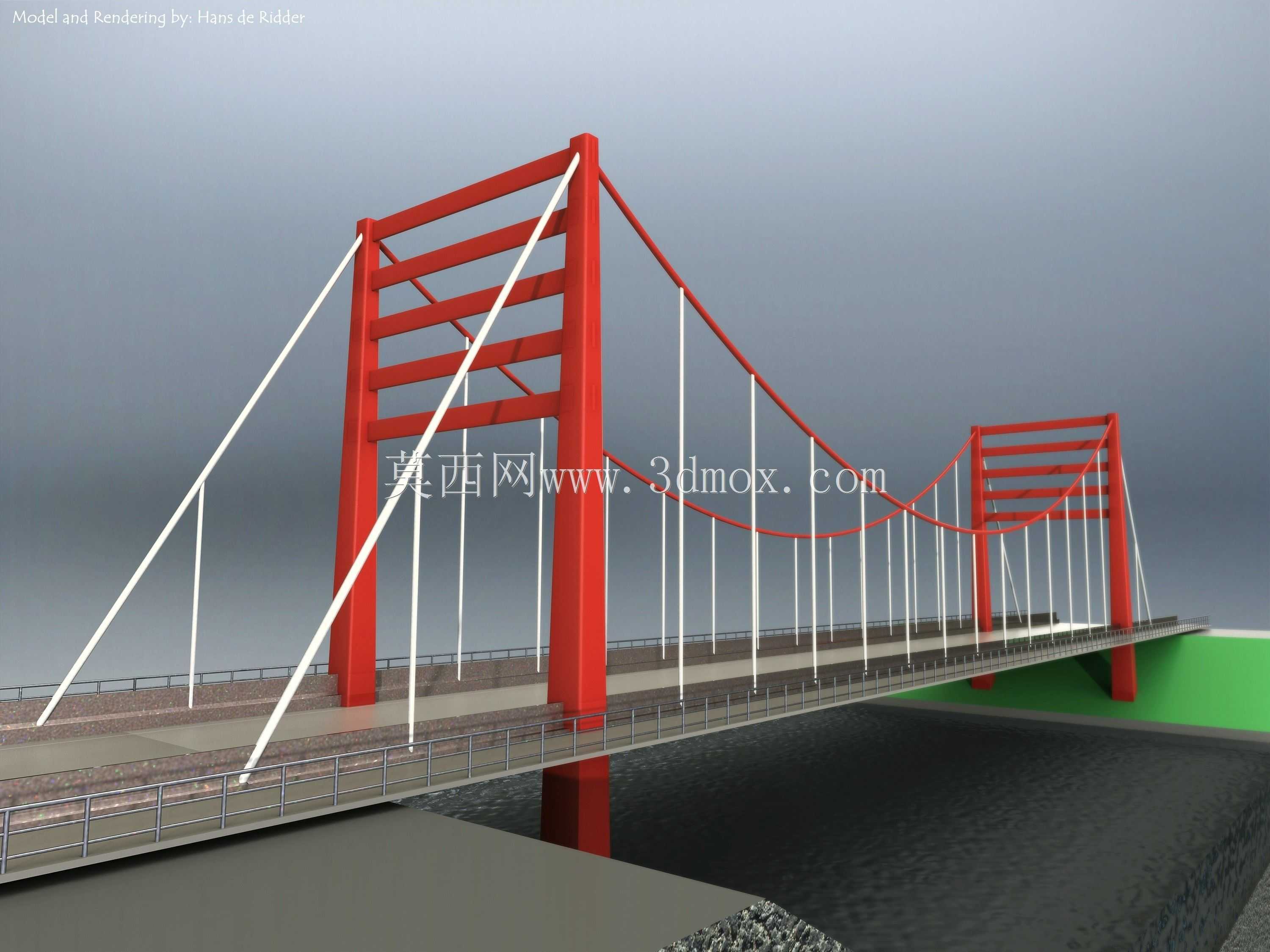

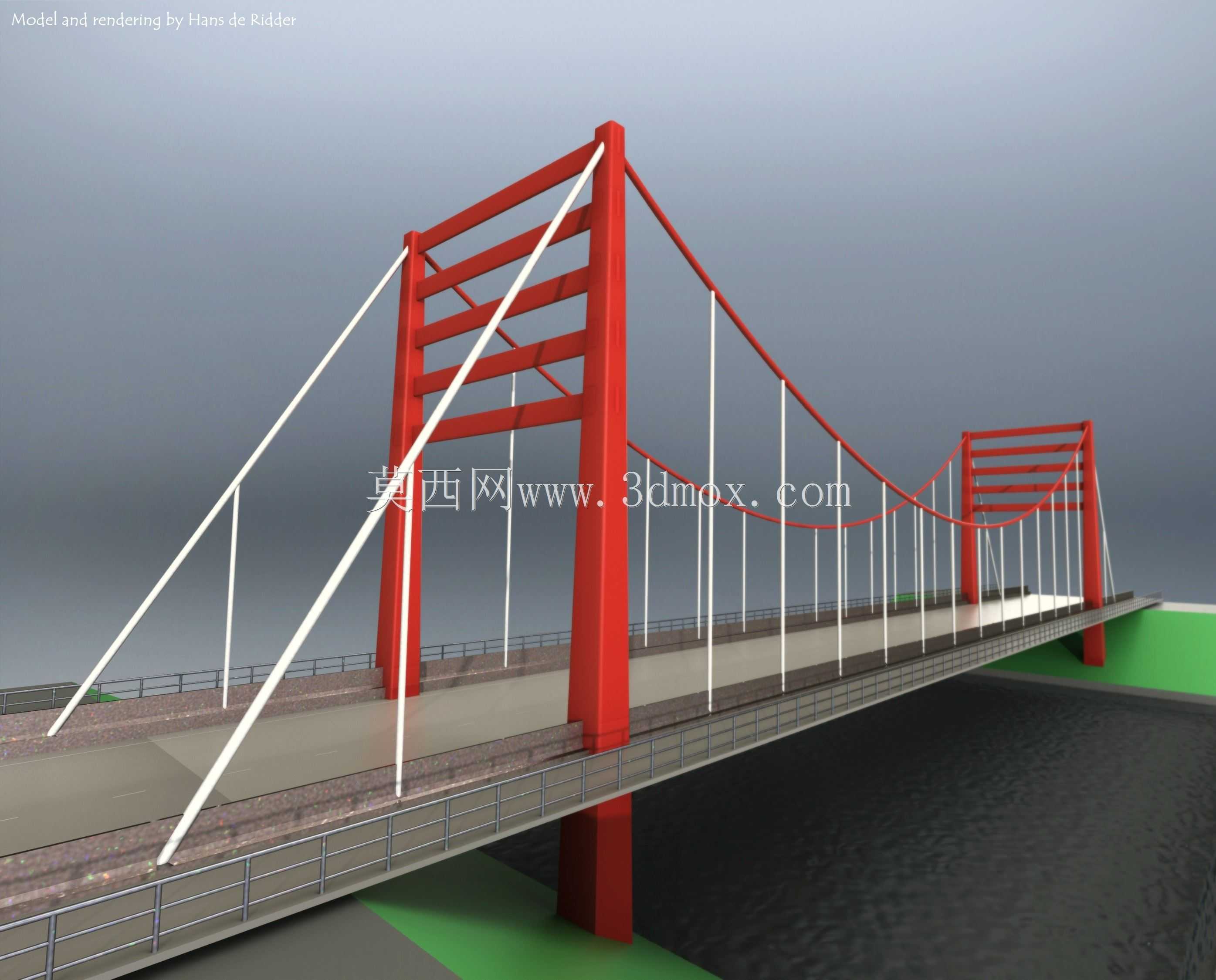

　　这套桥梁三维结构以双塔双跨悬索桥为原型展开建模，整体呈现红色门式钢塔、主缆、吊索、加劲梁桥面及下部桥墩的完整空间关系，适合路桥结构方案展示、施工模拟、教学演示与交通场景搭建使用。模型中桥塔采用框架式钢结构，塔柱与横梁形成稳定门架，承担主缆传递的竖向与水平荷载；主缆从塔顶鞍座位置向两侧锚碇方向舒展，通过密集垂直吊索将桥面荷载逐级传递至主缆，再经桥塔和锚碇传至基础。桥面部分包含行车道、护栏、边缘检修通道及梁体轮廓，能够直观表达悬索桥在大跨度跨越水域、峡谷或复杂地形时的受力优势。

　　从工程应用角度看，悬索桥常用于大跨径交通干线，其核心价值在于以柔性主缆承受拉力、以桥塔承受压力，使桥梁在较少中间支撑的条件下跨越宽阔水面。建模时需要重点控制主缆的空间曲线、吊索间距与桥面线形之间的对应关系：主缆在塔顶处标高最高，向跨中及锚碇方向逐渐降低；吊索并非孤立杆件，而是连接主缆与加劲梁的传力构件，其长度随主缆垂度和桥面纵坡变化。桥塔底部与桥墩、承台衔接，红色塔架在视觉上突出主体承重结构，也便于在装配环境中区分塔柱、横梁、缆索和桥面系统。

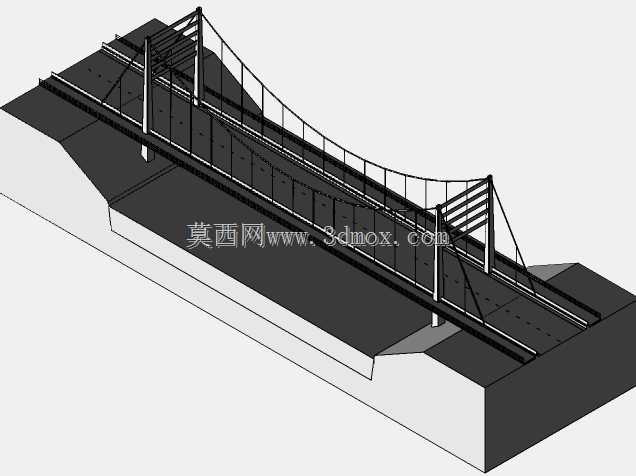

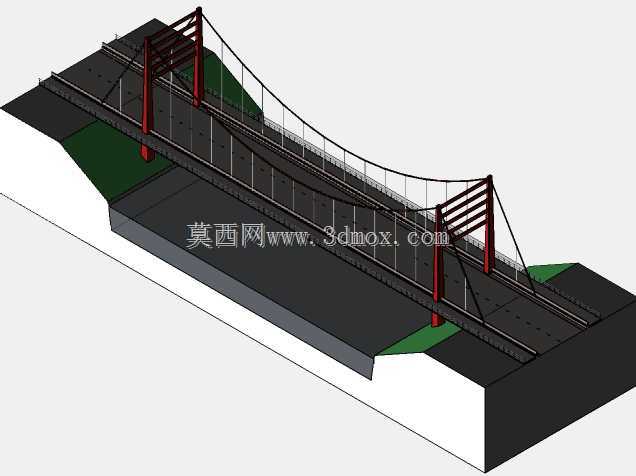

　　结构设计思路上，模型把桥梁拆分为桥塔、主缆、吊索、桥面梁、护栏、桥墩及周边地形几个层级，便于后续进行干涉检查、构件统计和场景渲染。桥塔横梁采用多层布置，既能增强塔柱横向联系，也为塔顶主缆鞍座提供安装边界；桥面两侧护栏连续布置，边缘构件与梁体保持统一走向，避免在曲线段出现错位。水面与岸坡作为场景参照，可帮助设计人员判断桥下净空、引桥衔接方向以及墩台落位。对于三维建模从业者而言，这类作品的难点不在单个零件复杂度，而在于长尺度构件的空间定位：主缆曲线需要平滑过渡，吊索阵列要沿桥宽和桥长方向保持规则，桥面梁与索夹位置需形成合理对应。

　　外形与安装边界方面，桥塔高度、主跨长度、边跨延伸长度和桥面宽度共同决定模型的整体包络。塔顶预留鞍座构造区域，塔底与墩顶接触面应保持明确基准；主缆在锚碇端需要保留转向和锚固的空间，不能与岸坡、引桥段发生冲突。吊索下端连接桥面梁边缘，上端与主缆索夹交汇，装配时应保证杆件垂直或按设计倾角布置。桥面系统还要考虑车辆通行宽度、护栏安全高度以及检修通道位置，这些边界虽然在展示模型中可适当简化，但在结构方案深化时会直接影响梁体截面和荷载布置。

　　在实际路桥工程中，此类悬索结构还需配合风振稳定、温度变形、主缆预拱度和塔梁约束关系进行分析；三维模型可作为可视化载体，将抽象的传力路径转化为清晰的构件关系。红色塔架与白色缆索形成鲜明对比，灰色桥面和深色水面强化工程场景感，使作品既能用于结构认知，也能服务于施工工序演示、桥梁科普展陈和虚拟交通环境构建。
