HCP平台主起重机支撑休息臂结构

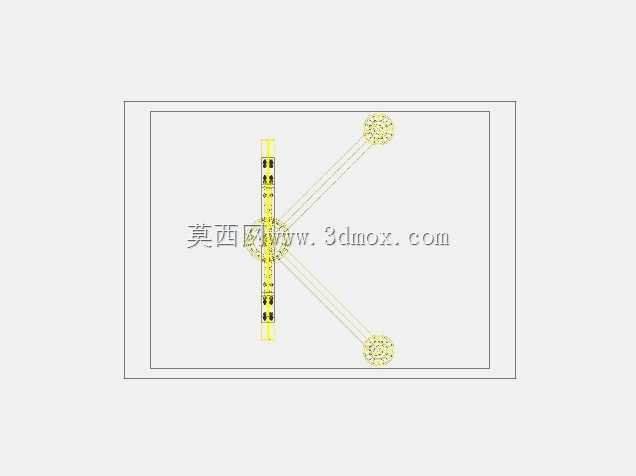

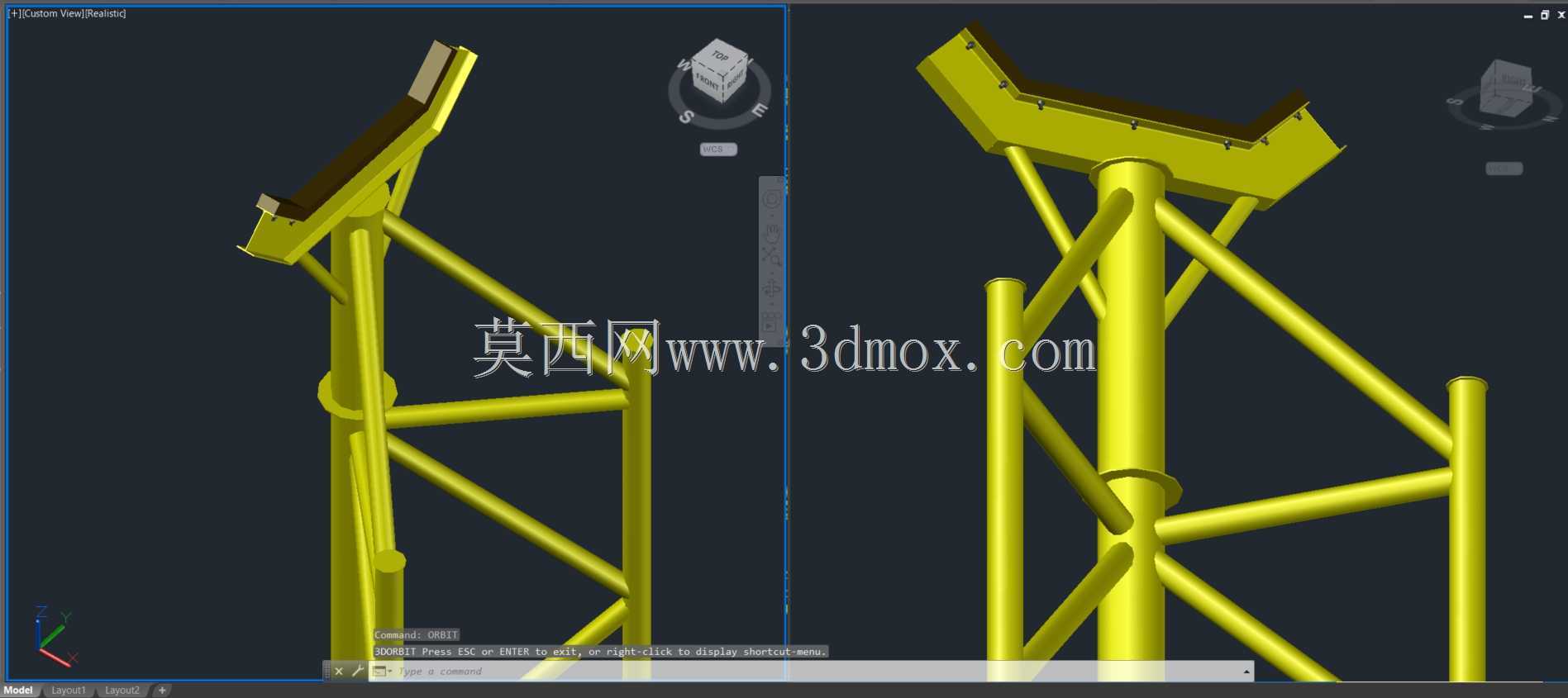

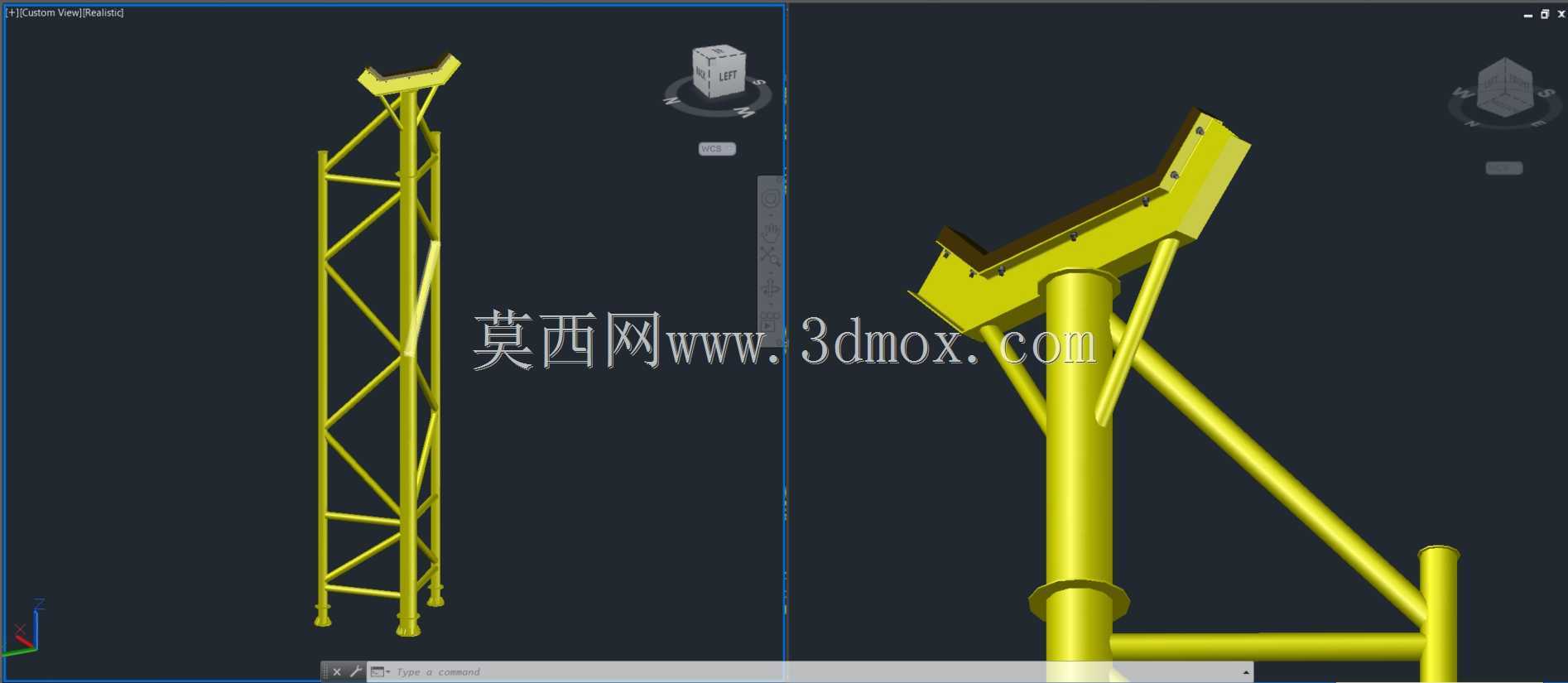

　　该休息臂用于HCP平台主起重机的支撑与停靠，核心作用是在非作业状态下为臂架提供稳定承托，降低臂架长期悬空带来的结构疲劳，同时限制臂架在风载、平台晃动或检修状态下的非预期摆动。从结构形式看，模型采用中心竖置主梁加两侧斜向撑臂的布置，两个端部支撑头分别对应臂架的停靠接触位置，整体受力路径清晰：竖向载荷先由端部支撑头传入斜撑，再汇至中心主梁，最终向下传递到平台基础连接面。这种布置适合在平台空间有限、臂架停靠角度固定的场合使用，不需要复杂的随动机构，维护点少，定位关系直接。设计时首先要确定的是臂架收起后的实际停靠姿态，包括臂架中心线高度、水平偏角以及支撑点间距。中心主梁的长度决定了上下连接边界，两侧斜撑的夹角则影响支撑头的横向展开范围；

　　夹角过小会导致支撑头过于靠近主梁，臂架落座时容易与主结构干涉，夹角过大又会增加斜撑长度和整体占地宽度。端部支撑头采用近似圆形的接触座，建模时应保留与臂架接触区域的包络面，便于后续校核接触应力和加装缓冲垫。实际工程中，支撑头表面通常不会直接采用刚性接触，而会根据臂架材质和接触压力设置非金属垫层，以减少局部压痕和碰撞噪声。结构建模需要重点关注三处连接关系：中心主梁与平台基座的固定端、斜撑与主梁的交汇节点、斜撑与端部支撑头的连接端。固定端要预留螺栓或焊接连接边界，节点区域应避免截面突变，必要时通过加强筋或加厚节点板改善力流传递。由于HCP平台存在振动和风载工况，休息臂不能只按静态承重考虑，还应结合臂架落座时的冲击、

　　平台晃动引起的侧向力以及极端风况下的附加载荷进行组合校核。外形尺寸方面，该结构呈细长对称展开形态，安装前需核对平台上的预留通道、护栏和周边设备轮廓，确保臂架收起、支撑头承接以及人员检修时都有足够操作空间。中心主梁附近应留出紧固件操作空间，两个支撑头周围则要避免布置管线，防止臂架下落时发生挤压。对于三维结构设计人员，这类构件的建模重点不在复杂曲面，而在准确还原支撑点位置、杆件中心线和连接端面。先依据臂架停靠姿态建立骨架草图，再沿受力方向布置主梁与斜撑，最后补充端部支撑头和安装接口，能够较快验证整体布局是否合理。若后续需要进入详细设计，还可在该模型基础上增加筋板、垫板、螺栓组和检修平台，并据此进行有限元约束与加载分析。
