褶皱式咖啡滤纸滤杯结构造型

　　该造型围绕手冲咖啡场景中常见的褶皱式纸质过滤件展开，整体呈现上宽下窄的截锥形态，口沿采用连续波浪起伏的花瓣边设计，侧壁分布均匀的纵向折棱。工程建模时不能只把它当作简单圆锥壳体处理，滤纸属于薄型柔性耗材，折痕既承担成型支撑，也影响水流通道、贴壁状态和滤渣截留效果，因此曲面连续性、折棱间距、口沿回弹形态都需要在三维结构中表达清楚。

　　从实际使用看，这类过滤件放置在配套滤杯或滴滤支座内，底部尖端对准出液区域，上口张开后承托研磨咖啡粉。热水注入后，液体透过滤纸纤维向下汇集，咖啡颗粒被阻隔在滤材内侧，折棱形成的竖向沟槽可在滤纸与杯壁之间保留排气和导流空间，减少因滤纸紧贴杯壁造成的流速阻滞。波浪口沿并非单纯装饰，它增加了上口展开周长，使滤纸在装入不同口径滤杯时具有一定适配余量，同时翻折后能够挂住杯口，避免注水过程中整体下沉。

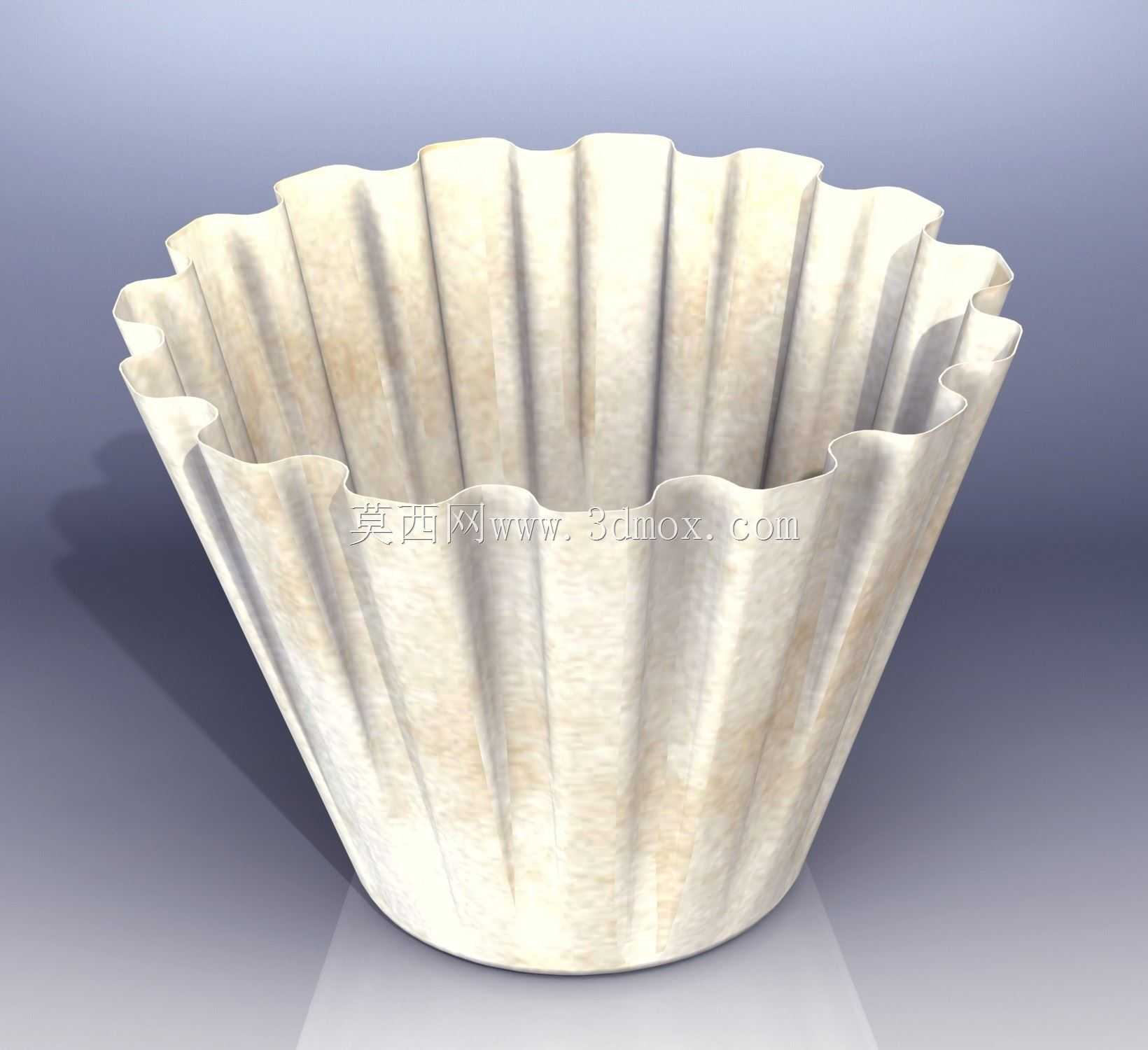

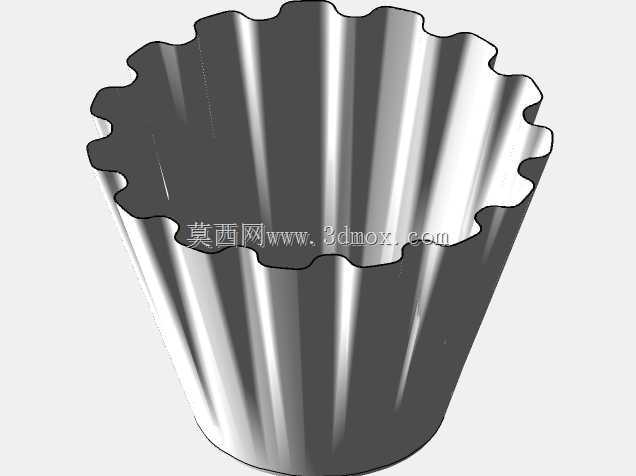

　　建模思路上，可先建立截锥基准曲面，确定上口直径、下底收束位置和整体高度，再沿周向阵列周期性折痕。折棱不宜做成尖锐硬边，真实滤纸经压制后具有小圆角和轻微厚度，侧壁越靠近口沿展开越明显，越靠近底部折痕越密集。曲面阶段需要控制母线斜率与周向波动的叠加关系，使褶皱从口沿到底部自然收束；若直接对平面扇形进行折弯，还要处理搭接边、纤维厚度和折痕压缩量。渲染表达时可保留纸张的米白底色、细微纤维纹理和局部受潮色差，以区分普通塑料滤杯。

　　尺寸边界方面，外形约束主要来自上口最大展开直径、底部收拢直径、有效高度以及口沿波浪峰谷差。上口需小于滤杯支撑边缘的最大容纳范围，底部不能遮挡滤杯出液孔；侧壁倾角要与常见滴滤杯内腔匹配，过陡会导致滤纸尖端折叠堆积，过缓则可能使粉层厚度不足、水流停留时间变短。褶皱数量决定滤纸与杯壁的接触面积，折距过小会增加建模面数并使沟槽狭窄，折距过大则支撑刚度不足，注水后容易出现局部塌陷。

　　在结构校核中，应重点关注湿态承载后的形态变化。干粉和热水共同作用时，滤纸底部承受液体重量，尖端区域容易软化贴底，因此底部收束不能完全封死，需保留液体向出液口汇聚的空间。侧壁折棱相当于环形加强筋，可提高薄纸在圆径方向的抗失稳能力；口沿波浪边则提供外翻定位边界。对于设备配套设计而言，该件虽不是刚性机械零件，却直接影响滴滤装置的流道组织，滤杯内腔筋条、排气槽和承托台阶都应围绕滤纸外形进行避让。

　　应用层面，该造型既可用于手冲咖啡器具的外观展示，也可作为咖啡机滴滤模块、茶饮过滤耗材、实验小型固液分离器具的结构参考。设计人员在配套滤杯时，可依据滤纸外轮廓确定杯壁锥度、支撑肋高度和出水口位置；在包装或自动落料机构中，则需考虑褶皱口沿的最大外廓和堆叠后的压缩高度，避免取料时因波浪边互相嵌套而影响分离。整体模型把薄材褶皱、锥面收束、口沿定位和过滤导流关系集中在同一构件上，适合用于滤具结构演示、耗材适配分析以及消费级咖啡设备的方案验证。
